システムアーキテクト試験 2014年 午前2 問23

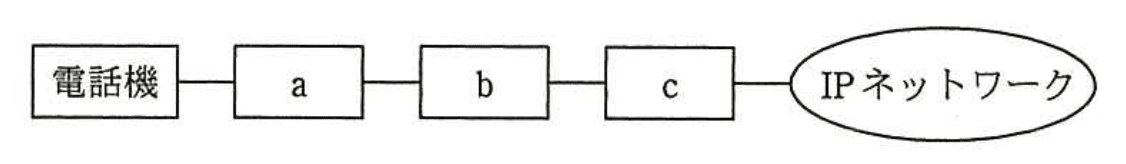

図は、既存の電話機とPBXを使用した企業内の内線網を、IPネットワークに統合する場合の接続構成を示している。図中のa～cに該当する装置の適切な組合せはどれか。

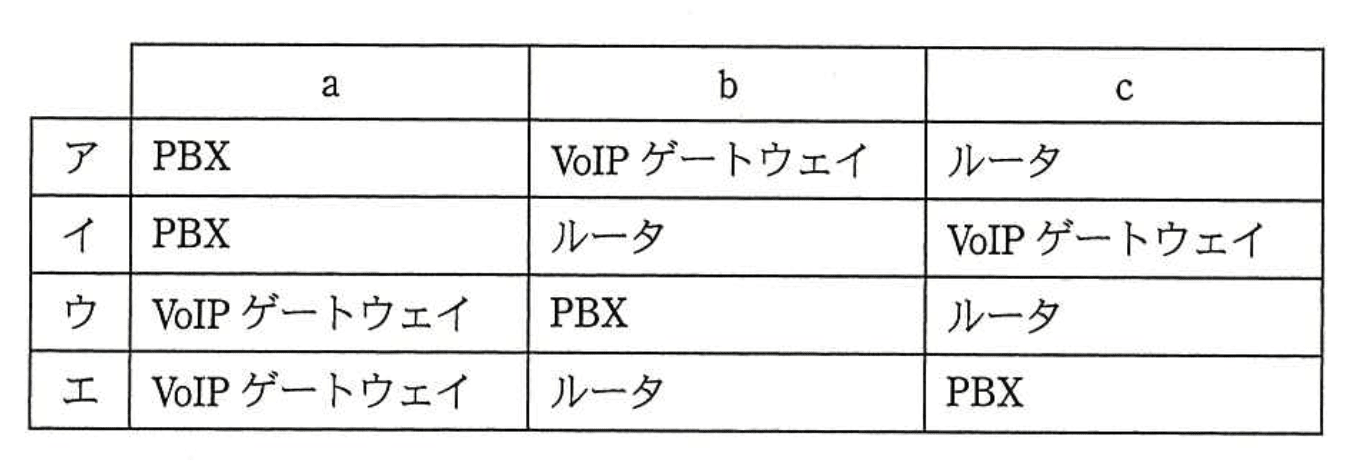

ア：（正解）
イ：
ウ：
エ：
解説
既存電話機とPBXをIPネットワークに統合する接続構成【午前2 解説】
要点まとめ
- 結論：aはPBX、bはVoIPゲートウェイ、cはルータの組み合わせが正解です。
- 根拠：既存電話機はPBXに接続し、PBXからIPネットワークへはVoIPゲートウェイを介して変換し、ルータでIPネットワークに接続します。
- 差がつくポイント：PBXとVoIPゲートウェイの役割の違いを正確に理解し、IPネットワーク接続の流れを把握することが重要です。
正解の理由
aは既存の電話機を管理するPBXであり、内線交換機能を持ちます。bはPBXのアナログ信号や専用線信号をIPパケットに変換するVoIPゲートウェイです。cはIPネットワークへのルーティングを行うルータで、IPネットワークとの接続点となります。この順序と役割分担が正しいため、選択肢アが正解です。
よくある誤解
PBXとVoIPゲートウェイの役割を混同し、PBXが直接IPネットワークに接続できると誤解しがちです。実際にはVoIPゲートウェイが必要です。
解法ステップ
- 既存電話機の信号を管理・交換する装置はPBXであると認識する。
- PBXからIPネットワークに接続するためには信号変換が必要で、これを行うのがVoIPゲートウェイであると理解する。
- IPネットワークへの接続点はルータであることを確認する。
- 図のa～cの順にPBX→VoIPゲートウェイ→ルータの組み合わせを選ぶ。
選択肢別の誤答解説
- ア：正解。PBX→VoIPゲートウェイ→ルータの順で正しい。
- イ：bがルータ、cがVoIPゲートウェイで逆。VoIPゲートウェイはPBXとIPネットワークの間に必要。
- ウ：aがVoIPゲートウェイ、bがPBXで役割が逆。既存電話機はPBXに接続。
- エ：aがVoIPゲートウェイ、cがPBXで順序と役割が不適切。
補足コラム
VoIPゲートウェイはアナログ電話信号や専用線信号をIPパケットに変換し、IPネットワーク上で音声通信を可能にします。PBXは電話交換機として内線管理や外線接続を行い、ルータはIPネットワーク間の経路制御を担います。これらの役割を正確に理解することが通信ネットワーク設計の基本です。
FAQ
Q: PBXはなぜ直接IPネットワークに接続できないのですか？
A: PBXは従来の電話信号を扱う装置であり、IPパケットに変換する機能がないため、VoIPゲートウェイが必要です。
A: PBXは従来の電話信号を扱う装置であり、IPパケットに変換する機能がないため、VoIPゲートウェイが必要です。
Q: VoIPゲートウェイとルータの違いは何ですか？
A: VoIPゲートウェイは音声信号の変換装置、ルータはIPネットワーク間の経路制御装置です。役割が異なります。
A: VoIPゲートウェイは音声信号の変換装置、ルータはIPネットワーク間の経路制御装置です。役割が異なります。
