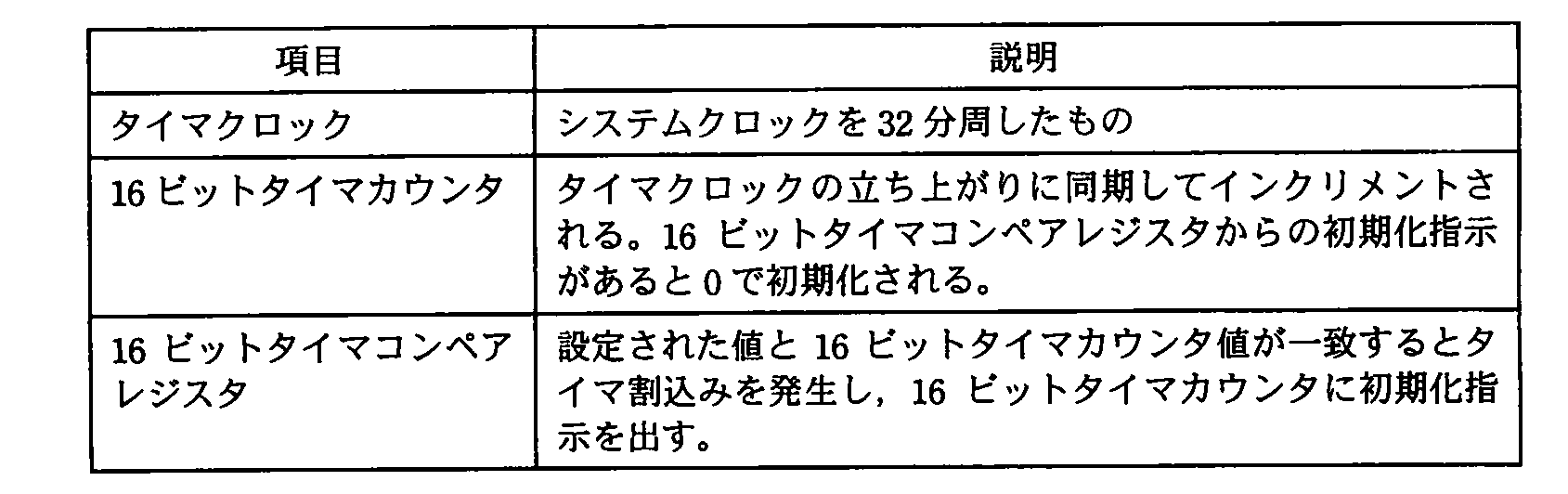

エンベデッドシステムスペシャリスト 2010年 午前2 問04

インターバルタイマの比較値【午前2解説】

正解の理由

解法ステップ

1. タイマクロックを求めます。
   $32\mathrm{MHz}÷32=1\mathrm{MHz}$
2. タイマクロック1周期の時間を求めます。
   $1÷1\mathrm{MHz}=1\mu \mathrm{s}$
3. 20ミリ秒に相当するカウント数を求めます。
   $20\mathrm{ms}÷1\mu \mathrm{s}=20,000$
4. カウンタが0から数えることを考慮し、1を引きます。
   $20,000-1=19,999$

選択肢別の誤答解説

• ア：1
  タイマクロックの周波数や、20ミリ秒に必要なカウント数を正しく反映できていません。
• イ：19
  20ミリ秒から1を引いただけの値です。比較値は時間をそのまま数値化するのではなく、タイマクロックの周期に基づいて求めます。
• ウ：1,999
  必要なカウント数を10分の1に見積もっています。タイマクロックは1MHzなので、20ミリ秒では20,000カウントが必要です。
• エ：19,999
  20,000カウント分の間隔を作る値です。カウンタが0から始まるため、設定値はカウント数から1を引いた値になります。

よくある誤解

• 20,000カウントなら設定値も20,000だと思う
  カウンタは0から始まるため、0から19,999までで20,000個の値を数えます。
• システムクロックをそのまま使って計算する
  この問題では、タイマクロックはシステムクロックを32分周したものです。分周後のクロックで計算します。
• ミリ秒とマイクロ秒の換算を間違える
  $1\mathrm{ms}=1,000\mu \mathrm{s}$ です。20ミリ秒は20,000マイクロ秒です。
