エンベデッドシステムスペシャリスト 2011年 午後1 問01

解答の導き方

1. 送信不可のメッセージをセンタが受信できていないため、センタは観測装置が送信不可の状態になったことを把握できません。また、観測装置は放電容量が送信できる下限値未満の間、送受信を中止するので、センタからの送信要求に応答できません。
2. センタは最初の送信要求の後、1秒経過しても観測データを正しく受信できなければ、送信要求を2回まで再送信します。設問では「1回目の送信要求の再送信から数えて」とあるため、最初に送った送信要求は数えず、最初の再送信と2回目の再送信の計2回を数えます。
3. その2回の再送信でも観測データを正しく受信できない場合、センタは10分後に改めて送信要求を送ります。この送信要求と、その後の再送信2回を合わせて、さらに3回です。
4. 最初の再送信から10分後の送信要求までの間に、観測データを送信できる9台にも送信要求を1回ずつ送ります。これらには再送信がないので、9回を加えます。

誤りやすいポイント

• 最初に送った送信要求も数えてしまうことです。設問は「1回目の送信要求の再送信から」数えるため、最初の送信要求は含めません。
• 2回目の送信要求後の再送信2回だけを数え、最初の送信要求後の再送信2回を見落とすことです。
• 送信可能な9台への送信要求を数え忘れることです。設問では、これらへの送信要求も含めて数えます。
• 送信不可のメッセージをセンタが受信できなかった場合でも、観測装置から応答があると考えてしまうことです。放電容量が送信できる下限値未満の間は、送受信が中止されています。

FAQ

解答の導き方

1. 送信要求を受信したときに送るのは、「最後に受信した完了通知以降に保存用メモリに保存したすべての観測データ」です。つまり、送信対象は送信要求を受信した時点ですでに保存されているデータです。
2. 送信要求を受信してから送信結果を判断するまでの間に観測したデータは、その送信要求に対してすでに送信を開始したデータには含まれません。このデータを観測後すぐに保存すると、送信が成功した場合、その後に受信する完了通知より前に保存されたデータになります。
3. 次回の送信対象は、最後に受信した完了通知より後に保存されたデータです。そのため、送信成功の判断前に保存した新しいデータは、現在の送信には含まれていないのに、次回の送信対象からも外れてしまいます。
4. そこで、送信結果の判断後に保存します。送信が成功した場合は、完了通知を受信した後に保存するため、そのデータは次回の送信対象になります。送信が失敗した場合も、データを保存しておけば、次の送信機会に送ることができます。

誤りやすいポイント

• 観測後すぐに保存すれば、次の送信で必ず送られると考えることです。送信成功時には、完了通知を基準に次回の送信対象が決まります。
• 送信結果の判断を待つ理由を、単にデータの書込み処理をまとめるためだと考えることです。重要なのは、送信されていないデータが完了通知より前のデータとして扱われ、送信対象から漏れるのを防ぐことです。
• 送信に失敗した場合も、観測データを保存する必要がある点を見落とすことです。送信失敗時には、そのデータを後の送信対象として残しておく必要があります。

FAQ

解答の導き方

誤りやすいポイント

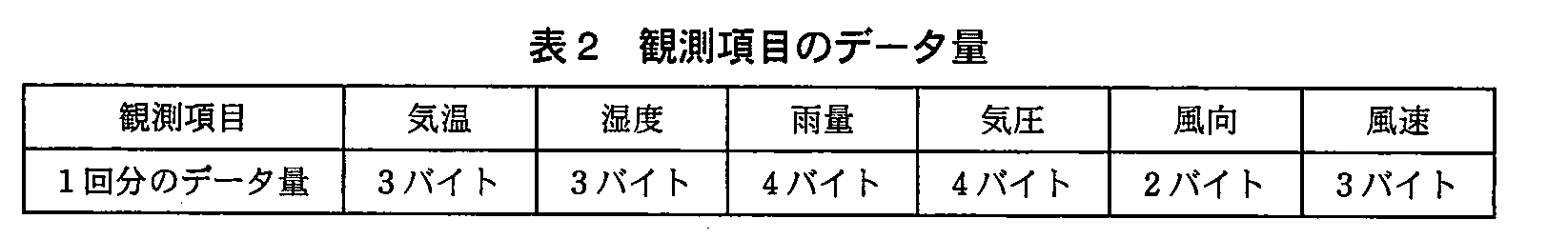

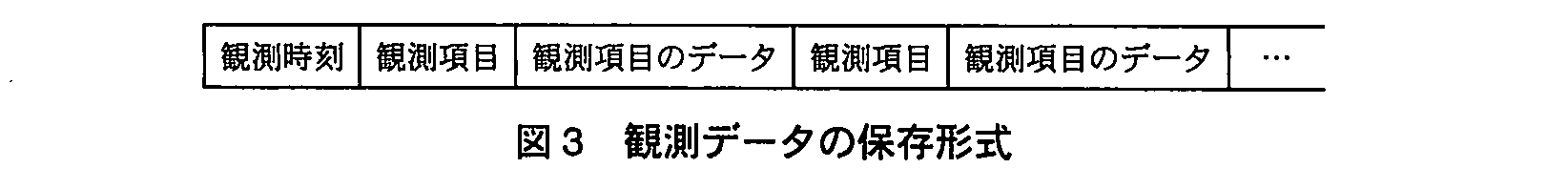

• 観測項目の値だけを合計し、各項目を表す1バイトのデータを加え忘れることがあります。
• 観測時刻の8バイトを、6項目それぞれに加えてしまう誤りがあります。時刻は1回の観測データにつき1回分です。
• 1日当たりの観測回数を、6分間隔から正しく求められないことがあります。1日は1,440分なので、1,440分を6分で割ります。
• kバイトへの換算で、問題文の指定ではなく1kバイト＝1,024バイトとして計算してしまうことがあります。

FAQ

解答の導き方

誤りやすいポイント

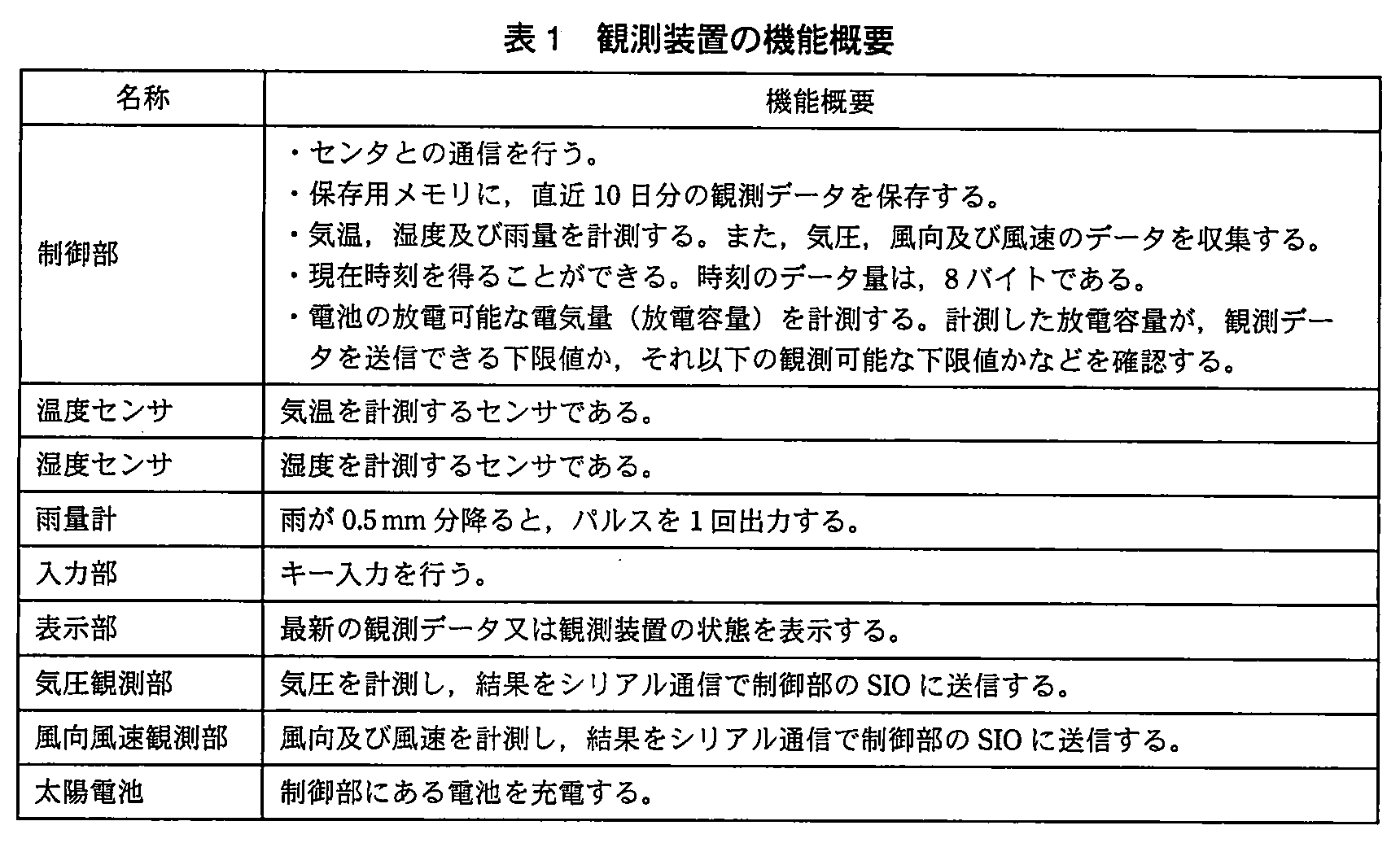

• 雨量の200mmを、そのままカウンタの値と考えないようにします。カウンタが数えるのは、雨量計が出力するパルスです。
• 400回のパルスに対して、400個の状態だけを用意すればよいと考えないようにします。初期値の0も含めて、0～400の値を表せる必要があります。
• 8ビットで表せる最大値は255です。400を数えられないため、8ビットでは不足します。

FAQ

解答の導き方

誤りやすいポイント

• カウンタを1回だけ読み取ればよいと考えることです。読取りとカウントアップが重なる可能性があるため、1回の値だけでは正しいと判断できません。
• 2回読んだ値が異なったときに、後の値だけを採用することです。どちらかの値が更新の影響を受けている可能性があるため、一致するまで読み直します。
• 「2回読む」だけで終わり、値の比較や再読取りを忘れることです。2回の値が同じになるまで確認することが重要です。

FAQ

解答の導き方

誤りやすいポイント

• 送信可能のメッセージと取り違えないようにします。送信可能のメッセージは、放電容量が送信できる状態になったことを知らせるときに送信します。
• 観測を中断する条件と混同しないようにします。観測中断は、放電容量が観測可能な下限値未満になった場合です。今回の空欄は、送信できる下限値を下回った場合の通知です。
• 送信不可のメッセージを送るのは1回で、その後は送受信を中止するという動作も、本文の条件と対応させて判断します。

FAQ

解答の導き方

誤りやすいポイント

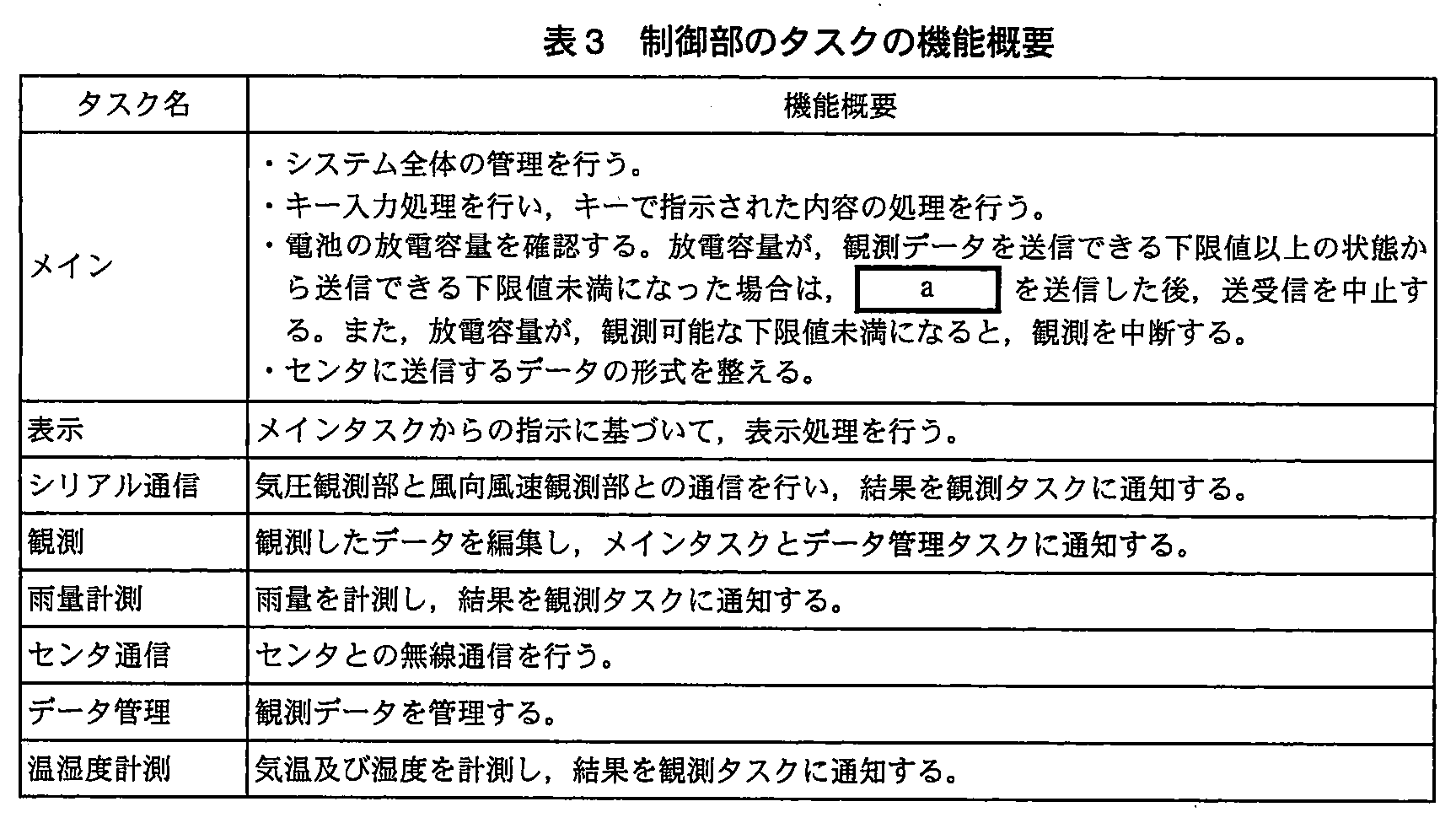

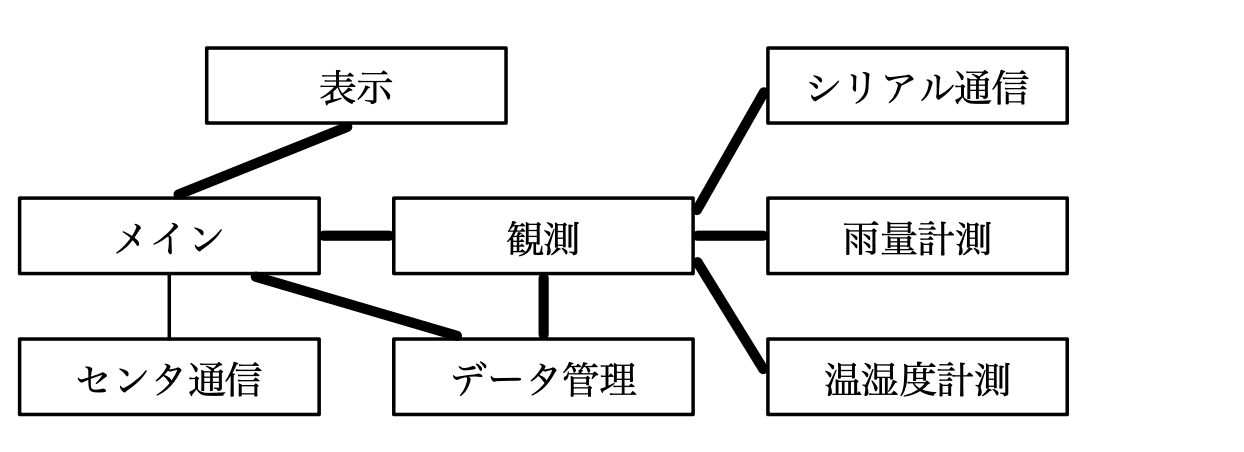

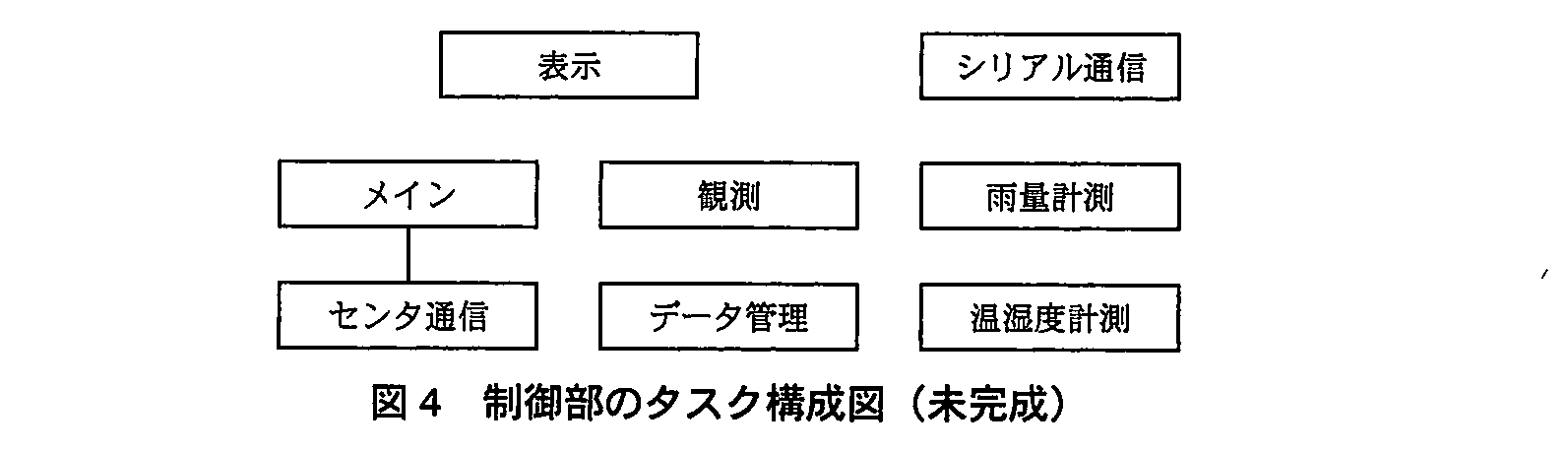

• 計測結果を「メイン」へ直接渡すと考えないようにします。表3では、各計測タスクの結果はまず「観測」に通知され、「観測」から「メイン」へ通知されます。
• 「観測」と「データ管理」の接続だけで済ませないようにします。保存済みデータを送信するときは、「データ管理」から「メイン」へデータを渡し、「メイン」が送信用の形式を整えるため、両タスク間にも接続が必要です。
• タスクの名称だけから接続を推測せず、「通知する」「指示に基づく」など、表3に示された処理の受渡し関係を確認します。
