エンベデッドシステムスペシャリスト 2011年 午前2 問21

組織の自己再帰的な多対多関連【午前2解説】

正解の理由

解法ステップ

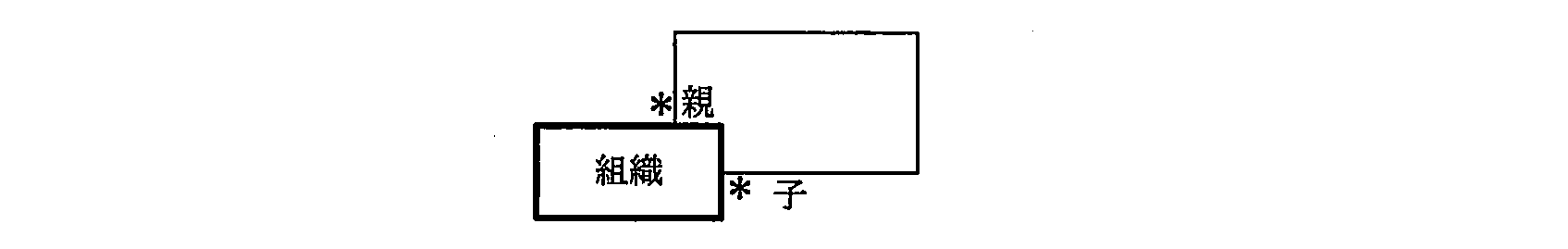

1. 同じ「組織」エンティティに戻る線なので、組織同士の自己関連だと判断します。
2. 線の両端にある「*」から、親側・子側のどちらも複数になり得る多対多の関連だと読み取ります。
3. 親組織の数と子組織の数を等しくする制約は図にありません。
4. よって、親組織の数が子組織の数より多い可能性を述べたアが適切です。

選択肢別の誤答解説

• ア：適切です。親組織と子組織はそれぞれ複数になり得るため、親の数が子の数を上回ることもあります。
• イ：不適切です。「*」は複数になり得ることを示しますが、すべての組織に子組織が必ず存在することまでは示しません。
• ウ：不適切です。図は階層の段数を2段階に限定していません。組織間の親子関係が何段階になるかは、この図だけでは決まりません。
• エ：不適切です。多対多の関連では、複数の親組織や子組織が関わるネットワーク状の構造になり得ます。

よくある誤解

• 「*」を「必ず1つ以上ある」という意味だと考えてしまうことがあります。ここでは複数になり得ることを示しており、必須かどうかは別の記号や制約で確認します。
• 親子関係という言葉から、必ず一本の階層構造だと思い込むことがあります。多対多なら、複数の親や子をもつネットワーク構造も可能です。
• 自己関連を「組織が自分自身を親や子にする」と解釈することがあります。設問では自己参照を除くため、同一組織自身との関連は考えません。
