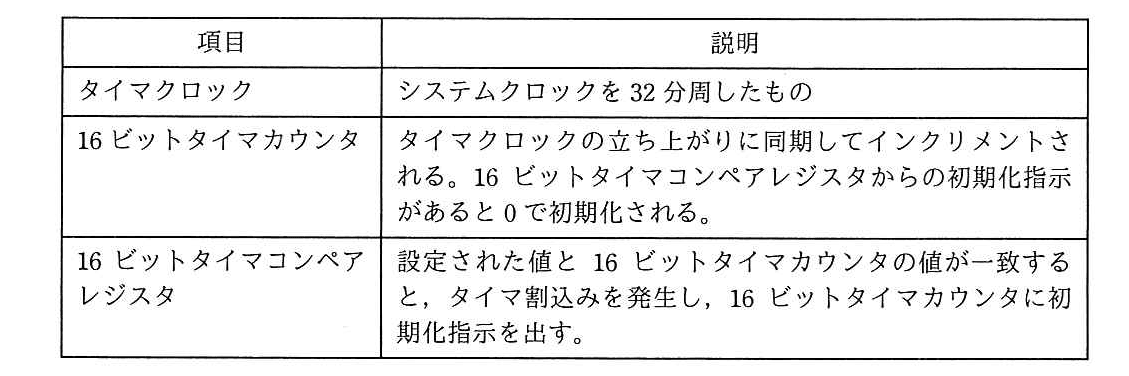

エンベデッドシステムスペシャリスト 2019年 午前2 問15

インターバルタイマの比較値【午前2解説】

正解の理由

解法ステップ

1. タイマクロックを求めます。
   $32\mathrm{MHz}÷32=1\mathrm{MHz}$
2. タイマクロックの周期を求めます。
   $1÷1\mathrm{MHz}=1\mu \mathrm{s}$
3. 20ミリ秒間のカウント回数を求めます。
   $20\mathrm{ms}÷1\mu \mathrm{s}=20,000$回
4. カウンタが0から数えることを考慮し、比較値を求めます。
   $20,000-1=19,999$

選択肢別の誤答解説

• ア：1
  タイマクロックの周期や分周比の扱いを誤り、必要なカウント数を求められていません。
• イ：19
  20ミリ秒を20として扱い、マイクロ秒単位でのカウント回数への換算を誤っています。
• ウ：1,999
  タイマクロックの周波数、または時間単位の換算を誤った場合に生じる値です。必要なカウント数は20,000回です。
• エ：19,999
  0から19,999までの値を数えると合計20,000回となり、1マイクロ秒ごとのカウントで約20ミリ秒になります。

よくある誤解

• 「20ミリ秒分のカウント数が20,000回だから、比較値も20,000」と考える誤りです。カウンタが0から始まるため、比較値は1小さくなります。
• システムクロックの32 MHzをそのままカウント周波数として使う誤りです。タイマクロックは32分周後の1 MHzです。
• 1 MHzを「1マイクロ秒ごとに100万回」と取り違える誤りです。1 MHzは1秒間に100万回、つまり周期は1マイクロ秒です。
