ITパスポート 2013年 春期 問68

ファイアウォール機能付きルータとハブを使った接続図【ITパスポート 解説】

正解の理由

解法ステップ

1. 問題の要件を確認する
   • 「全ての機器に対してルータのファイアウォール機能が生かせる配線」＝ 全端末のインターネット通信が必ずルータ内（またはルータとFWの間）を通ること。
2. 図の「どの機器がLAN側にあり、どれがWAN側（あるいはルータを通さず外側にあるか）」を判定する
   • LAN側に接続された機器はルータ経由でインターネットへ出る → FWで保護される。
   • WAN側やルータの外（インターネット側）に直接つながっている機器はFWを迂回する → 保護されない。

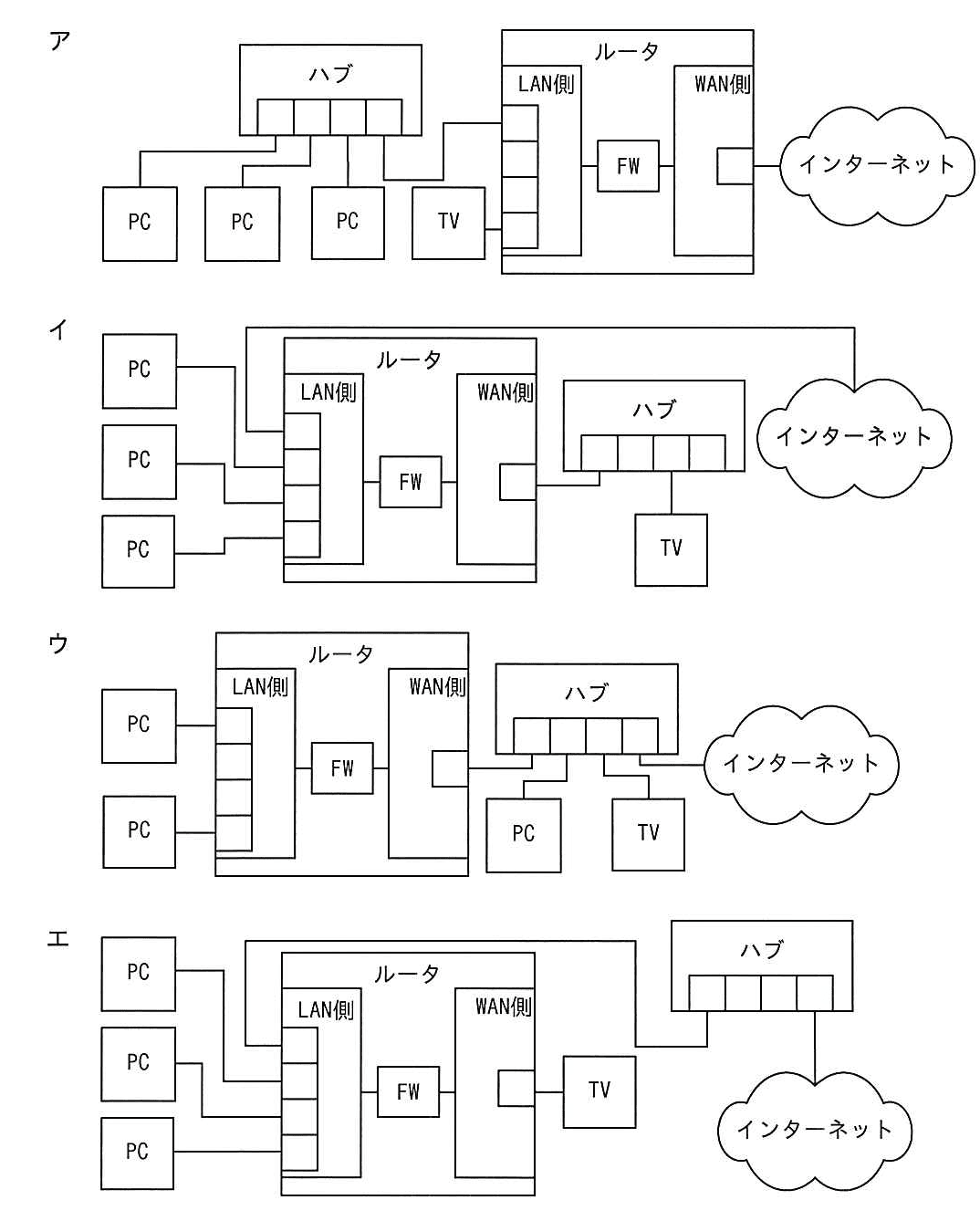

3. 各選択肢を当てはめる
   • ア：PC3台（ハブ経由）とTVが全てルータのLAN側に接続されている → 条件を満たす。
   • 他は一部機器がWAN側やルータ外にあるため条件を満たさない（以下で詳述）。
4. よって、全機器がFWを通るのは ア の配線のみ。

選択肢別の誤答解説

• ア（正解）
  • ハブ経由のPC3台とTVがルータのLAN側につながっている。ルータのLAN側とWAN側の間にFWがあるため、すべての端末の通信がFWで制御される。
• イ（誤り）
  • この図ではハブがルータのWAN側に接続されており、ハブ経由のTVがインターネット側のネットワークに近い位置にある（＝FWの外側）。そのため、その機器はルータのファイアウォールを通らず保護されない可能性がある。ルータ内部にFWがある設定だとしても、ハブがWAN側ならハブにつながる機器はFWを迂回する。
• ウ（誤り）
  • 一部（左側のPC群）はルータLAN側にいるが、ハブ経由でつながっているPCやTVの一部がWAN側（ルータの外）に接続されている。よって「全ての機器」がFWの保護下にあるとは言えない。
• エ（誤り）
  • TVがルータのWAN側（またはWAN側に直結）になっており、さらにハブがインターネット側に位置している。これではTVやハブ下の機器はFWの外側にあり、保護が及ばない。

よくある誤解

1. 「ハブを使えば安全に繋がる」は誤り
   • ハブ（hub：単純分配器）は通信の経路制御やフィルタリングを行いません。ハブをどこに置くか（LAN側かWAN側か）が重要で、置き場所次第で機器がFWを通るかが決まります。
2. 「ルータ＝必ず全てを守る」ではない
   • ルータ（router）がファイアウォール機能を持っていても、機器がルータの外側（WAN側）に直接つながっていると、その機器はFWを迂回します。設置場所（LAN側かWAN側か）を必ず確認してください。
3. 「図のFWが内蔵か外付けかの見分け方」についての混乱
   • 重要なのは物理的／論理的にFWがLANとWANの間にあるかどうかです。内蔵でも外付けでも、その位置関係が同じなら働き方は同じです。

補足コラム

• ハブの代わりに「スイッチ（switch：宛先だけに送信する賢い分配器）」を使うと効率的です。スイッチはネットワークの衝突を減らし速度やセキュリティの面で有利です。ただし、スイッチをLAN側に置くかWAN側に置くかでFWの有効性は変わりません。
• 「NAT（Network Address Translation：内部のIPアドレスを外部で見えないよう変換する機能）」も一般的な家庭/社内ルータにあります。NATとFWの組み合わせで、外から内部機器への不用意な接続を防ぎます。
