ITパスポート 2021年問70

問題文

条件①～④を全て満たすとき、出版社と著者と本の関係を示すE−R図はどれか。ここで、E−R図の表記法は次のとおりとする。

〔条件〕 ①　出版社は、複数の著者と契約している。 ②　著者は、一つの出版社とだけ契約している。 ③　著者は、複数の本を書いている。 ④　1冊の本は、1人の著者が書いている。

🖊️ 解答を隠して解いてみる

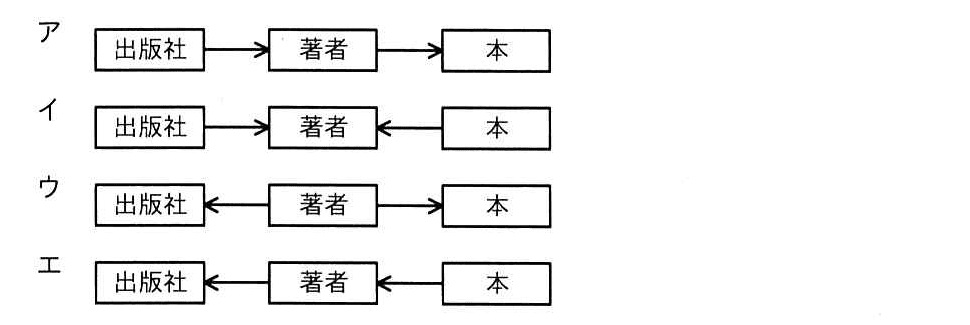

選択肢

ア：（正解）

イ：

ウ：

エ：

🔒 解説は解答すると表示されます

問題タイトル +【ITパスポート解説】

出版社・著者・本の関係を表す E−R 図の選択肢のうち、条件①〜④をすべて満たす図はどれか。

正解の理由

この問題では、次の条件が与えられています。

① 出版社は複数の著者と契約している（出版社 → 多著者）
② 著者は一つの出版社とだけ契約している（著者 → 1 出版社）
③ 著者は複数の本を書いている（著者 → 多本）
④ 1冊の本は1人の著者が書いている（本 → 1 著者）

E−R図（E-R図：Entity-Relationship図＝実体と関係を表す図）で使っている表記法は、図補足の説明から「矢印の向きの起点（尾）が『1側』、矢印の先（頭）が『多側』を表す」ものです。したがって「出版社→著者」は出版社が1で著者が多、「著者→本」は著者が1で本が多、という関係を示します。条件①〜④と完全に一致するのは、出版社から著者へ矢印、著者から本へ矢印が向いている図、つまり選択肢アです。

（要点：矢印の向き＝「1から多」を示す。出版社→著者、著者→本が条件に合致するためアが正しい。）

解法ステップ

用語と表記を確認する
- E−R図：実体（エンティティ＝長方形）と関係（矢印など）で業務ルールを表す図。
- この問題の矢印表記は「尾が1、先が多」を示す（図の注記より）。
条件を一つずつグラフの矢印に当てはめる
- 条件①・②（出版社と著者の関係）→「出版社が1、著者が多」→出版社から著者へ矢印が向く。
- 条件③・④（著者と本の関係）→「著者が1、本が多」→著者から本へ矢印が向く。
選択肢と突き合わせる
- 出版社→著者、著者→本の両方が右向き矢印で表現されている図が合致する（ア）。

選択肢別の誤答解説

ア（正解）
出版社→著者、著者→本の両方が「1対多」の向きになっており、条件①〜④すべてを満たす。
イ（誤り）
出版社→著者は合っているが、著者と本の関係が「本→著者」となっている。これは「1冊の本が複数の著者と関係する（本が1で著者が多）」ことを表すため、条件④（1冊は1人の著者）に反する。
ウ（誤り）
著者→本は正しい（著者が1で本が多）が、出版社と著者の関係が「著者→出版社」になっている。これは「一人の著者が複数の出版社と契約する」ように読めて、条件②（著者は一つの出版社だけ）に反する。
エ（誤り）
本→著者と著者→出版社の両方が逆向きになっている。これでは「本が1で著者が多」かつ「著者が1で出版社が多」と読み取れるため、条件②と④の両方に反する。

よくある誤解

矢印の先＝「1」だと思ってしまう
- 図によって表記ルールは異なります。今回の図は「尾＝1、先＝多」です。問題文の注記を必ず確認しましょう。
「1対多」と「多対1」を混同する
- 「A→B（尾がA、先がB）」が「Aが1、Bが多」なのか逆なのか、どちらを『基準』に見るかで混乱します。今回のルールは「矢印の向き（尾→先）＝1対多」です。実務では「多側に外部キーを置く」などの考え方も合わせて覚えると整理しやすいです。
表記のバリエーションを知らない
- E-R図は矢印以外に「カラスの足（Crow’s foot）」「(1,N) 表記」などがあります。試験では問題文の表記法に従って解釈してください。

補足コラム

関係をデータベースの表（リレーショナル）にすると、今回の関係は次のように実装できます。外部キー（他の表の主キーを参照する列）を使って「多側」が「1側」を参照します。

-- 出版社テーブル
Publisher(publisher_id PRIMARY KEY, name)

-- 著者テーブル（著者は一つの出版社のみ持つので publisher_id を持つ）
Author(author_id PRIMARY KEY, name, publisher_id REFERENCES Publisher(publisher_id))

-- 本テーブル（本は一人の著者のみ持つので author_id を持つ）
Book(book_id PRIMARY KEY, title, author_id REFERENCES Author(author_id))

もし「著者が複数の出版社と契約する」や「1冊の本を複数の著者が共同執筆する」などのケースがあると、出版社と著者や著者と本の間は「多対多」になり、中間（結合）テーブルを用意する必要があります。

FAQ

Q1: 矢印の向きだけで覚えていいですか？
A1: 問題ごとに図の表記法が示されることが多いです。必ず設問の注記（今回のように「1対多」を示す方法）がどう定義されているか確認してください。

Q2: E−R図で「1対多」と「多対1」はどう使い分けるのですか？
A2: 見る視点によりますが、実務では「多側のテーブルに1側の主キーを外部キーとして持たせる」ことで表現します。図ではどちらが「多」かを示す記号（矢印・カラスの足など）を見れば判断できます。

Q3: 問題文の条件が「著者は出版社と複数契約できる」だったら図はどうなる？
A3: その場合は出版社と著者の関係は「多対多」になります。E−R図では中間の関係（例：Contract）を設けるか、多対多記法で表します。リレーショナル実装では中間テーブルが必要です。

関連キーワード: E-R図、エンティティ、リレーションシップ、カーディナリティ、外部キー、正規化、1対多、多対多、データベース設計
