ネットワークスペシャリスト 2011年 午前2 問05
問題文

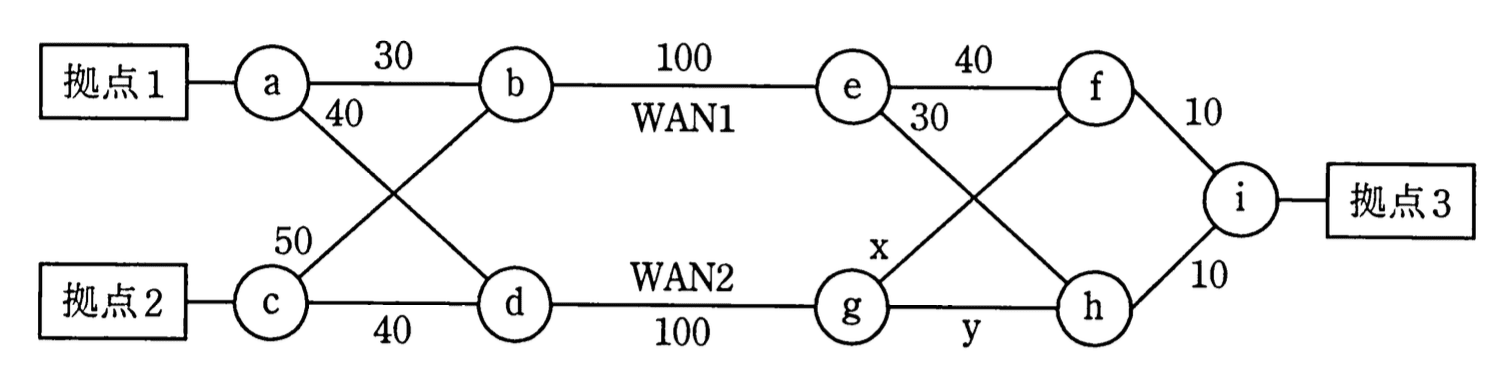

図は,OSPFを使用するルータa〜iのネットワーク構成を示す。拠点1と拠点3の間の通信はWAN1を、拠点2と拠点3の間の通信はWAN2を通過するようにしたい。xとyに設定するコストとして適切な組合せはどれか。ここで、図中の数字はOSPFコストを示す。

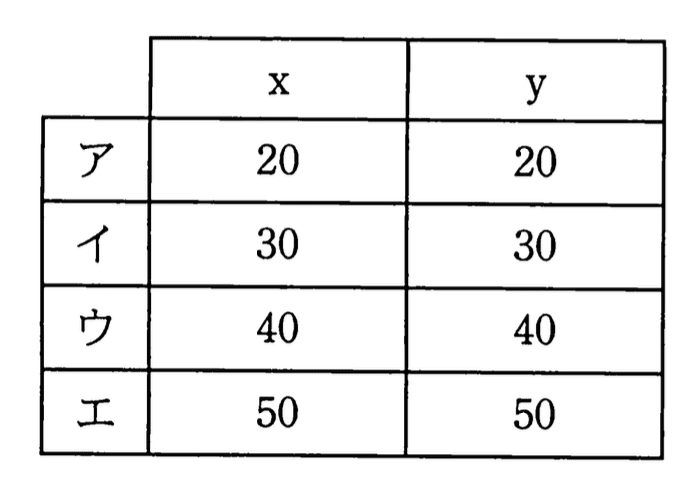

選択肢
ア：
イ：（正解）
ウ：
エ：
OSPFのコスト設定問題【午前2 解説】
要点まとめ
- 結論：拠点1と拠点3間はWAN1経由、拠点2と拠点3間はWAN2経由にするため、xとyは30に設定すべきです。
- 根拠：OSPFは最小コスト経路を選択するため、WAN1経路とWAN2経路の合計コストが他経路より低くなるように調整します。
- 差がつくポイント：WAN1・WAN2のコスト100に加え、xとyの値を適切に設定し、他の経路の合計コストより低くすることが重要です。
正解の理由
選択肢イ（x=30、y=30）が正解です。
拠点1→a→b→e→f→i→拠点3の経路コストは、30（a→b）＋100（WAN1）＋40（e→f）＋10（f→i）＝180に対し、x=30（g→f）を設定することで、拠点2→c→d→g→f→i→拠点3の経路コストも同様に調整され、拠点2から拠点3はWAN2経由（100）を通る最短経路となります。
xとyを30に設定することで、WAN1経路とWAN2経路のコストが均衡し、指定通りの経路選択が実現します。
拠点1→a→b→e→f→i→拠点3の経路コストは、30（a→b）＋100（WAN1）＋40（e→f）＋10（f→i）＝180に対し、x=30（g→f）を設定することで、拠点2→c→d→g→f→i→拠点3の経路コストも同様に調整され、拠点2から拠点3はWAN2経由（100）を通る最短経路となります。
xとyを30に設定することで、WAN1経路とWAN2経路のコストが均衡し、指定通りの経路選択が実現します。
よくある誤解
- コストを小さくすれば良いと考えがちですが、他経路との比較で最短経路になることが重要です。
- WANのコスト100を無視して設定すると誤った経路選択になります。
解法ステップ
- 拠点1→拠点3間の経路コストを計算し、WAN1経由の合計コストを把握する。
- 拠点2→拠点3間の経路コストを計算し、WAN2経由の合計コストを把握する。
- xとyの値を変化させ、WAN1・WAN2経由の経路コストが他の経路より低くなる組み合わせを探す。
- 最も適切なxとyの値を選択肢から選ぶ。
選択肢別の誤答解説
- ア（x=20、y=20）：WAN2経路のコストが低すぎて、拠点2→拠点3間の経路が意図しない経路に変わる可能性があります。
- イ（x=30、y=30）：正解。WAN1・WAN2経路のコストバランスが取れているため、指定の経路選択が可能です。
- ウ（x=40、y=40）：WAN2経路のコストが高くなりすぎ、拠点2→拠点3間の通信がWAN2経由にならない恐れがあります。
- エ（x=50、y=50）：さらにコストが高くなり、WAN2経路が最短経路から外れ、意図した経路制御ができません。
補足コラム
OSPF（Open Shortest Path First）はリンクステート型のルーティングプロトコルで、各リンクにコストを設定し、最小コスト経路を自動的に選択します。コストは帯域幅や遅延などを基に設定され、ネットワーク設計者が適切に調整することで、通信経路の制御が可能です。
FAQ
Q: OSPFのコストはどのように決めるべきですか？
A: 通常は帯域幅の逆数を基準に設定し、重要な経路は低コストに設定して優先的に選択されるようにします。
A: 通常は帯域幅の逆数を基準に設定し、重要な経路は低コストに設定して優先的に選択されるようにします。
Q: WANのコストが高い場合、どう影響しますか？
A: WANのコストが高いと、その経路は最短経路から外れ、別の経路が選択される可能性があります。
A: WANのコストが高いと、その経路は最短経路から外れ、別の経路が選択される可能性があります。
