ネットワークスペシャリスト 2012年 午後1 問03

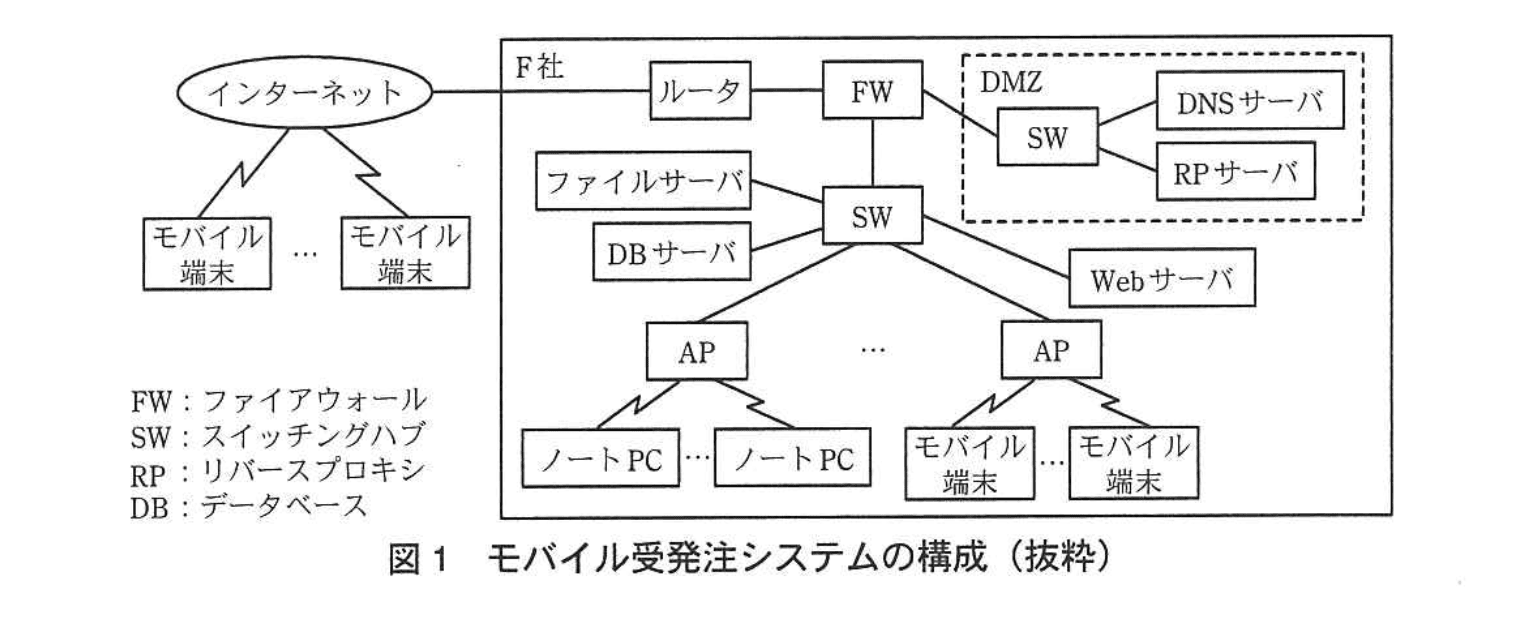

　F社は、機械部品の卸売業を営む中堅の企業であり、社内で受発注システムを利用している。 　F社の受発注システムは、Webアプリケーションで構成されており、社内にネットワーク機器及び各種サーバが設置されている。社内の有線LANは、100BASE-TXを用いたイーサネットで構築されている。会議室には無線LANのアクセスポイント（以下、APという）が設置され、IEEE 802.11g規格の無線LANを利用して、会議室に設置したPCから社内ネットワークにアクセスできる。受発注システムのWebアプリケーションは、商品名と数量を受け付け、在庫の確認と製造元への発注処理を行う。一度の注文で複数の商品が発注可能になっている。多岐にわたる取扱商品の説明は、Webサーバのカタログページとファイルサーバのカタログデータに保存している。 　現在、F社では顧客の注文依頼を、電話とファックスで受け付け、オペレータが社内のPCをクライアント端末に用いて、受発注システムに入力している。しかし、営業部員からは、客先を訪問した際に、その場でインターネットを通じて受発注処理をしたいという要望が出されていた。 　F社は、営業部員の要望を受け、受発注システムをインターネット経由でも利用可能にし、クライアント端末を、ノートPCとモバイル端末に変更して、クライアント端末と社内ネットワークを無線LANで接続できるよう、受発注システムの変更を行うことにした。F社が開発計画中の新しい受発注システム（以下、モバイル受発注システムという）の構成を、図1に示す。

　モバイル受発注システムでは、新たに IEEE 802.11n を実装した AP、ノート PC 及びモバイル端末を導入する予定である。モバイル端末には、スマートフォン、タブレット端末など複数の種類を用意し、社員は業務に適したものを利用する。ノート PC は社内だけで利用するが、モバイル端末は社外への持ち出しを許可し、社外から RP サーバを経由してWebサーバにアクセスできるようにする。 　 〔無線LAN の設計〕 　システム企画課のG君は、まず、社内の無線LAN の設計に着手した。次は、無線LAN ネットワークの設計に関する、G君と上司の H氏の会話である。 　H氏：今回無線LAN の規格として IEEE 802.11n を利用できるということだが、今まで使っていた IEEE 802.11g とはどこが違うのかな。 　G君：はい。IEEE 802.11g では帯域幅 20 MHz であったのに対し、IEEE 802.11n では 40 MHz も利用可能となっています。これは隣り合う帯域幅 20 MHz のチャネルを二つ束ねることによって、送信データ量を 2 倍以上に増やすアという技術を使ったものです。これによって、例えば 20 MHz では理論値で 144 M ビット/秒だった伝送速度が、最大でイM ビット/秒となります。また、送信側と受信側の双方で複数のアンテナを使い、同時に異なるデータを送信して受信時に合成するウという技術によって、データをより高速にやり取りすることができます。 　H氏：同時に、従来の IEEE 802.11g を引き続き利用しても問題ないのかな。 　G君：IEEE 802.11n と IEEE 802.11g で同じチャネルを使った場合には、通信ができないことがあります。それを回避するために、IEEE 802.11n の mixed mode では、フレームの先頭に IEEE 802.11g と同じエを付加して通信のタイミングをとり、同時利用を可能にすることができます。ただし、遅い方の通信速度に影響を受けて、スループットが低下します。 　H氏：その他にも、IEEE 802.11n を利用すると上で、留意すべきことはあるかな。 　G君：IEEE 802.11n では、フレームアグリゲーションを使って、①フレームの送信待ち時間と確認応答の回数を減らすことで遅延時間を短縮し、データの高速なやり取りが可能になります。ただし、使用するアプリケーションによっては、②フレームアグリゲーションの影響を考慮する必要があります。 　H氏：なるほど。フレームアグリゲーションを使用するかどうかは、アプリケーションとの組合せなど、様々な試行をして決定する必要があるということだな。 　その他、無線LAN以外の部分では、一部をギガビットイーサネットに変更することを検討すべきではないかな。インターネット経由のデータのやり取りを減らすために、客先へ行く前に、ファイルサーバからモバイル端末に、カタログデータをダウンロードしておきたいのだが。 　G君：そうですね。APの設置と併せて検討してみます。 　 〔Webアプリケーションの改修〕 　次にG君は、Webアプリケーションの改修について検討した。G君が考えた、モバイル端末とWebサーバ間の送受信シーケンスを、図2に示す。

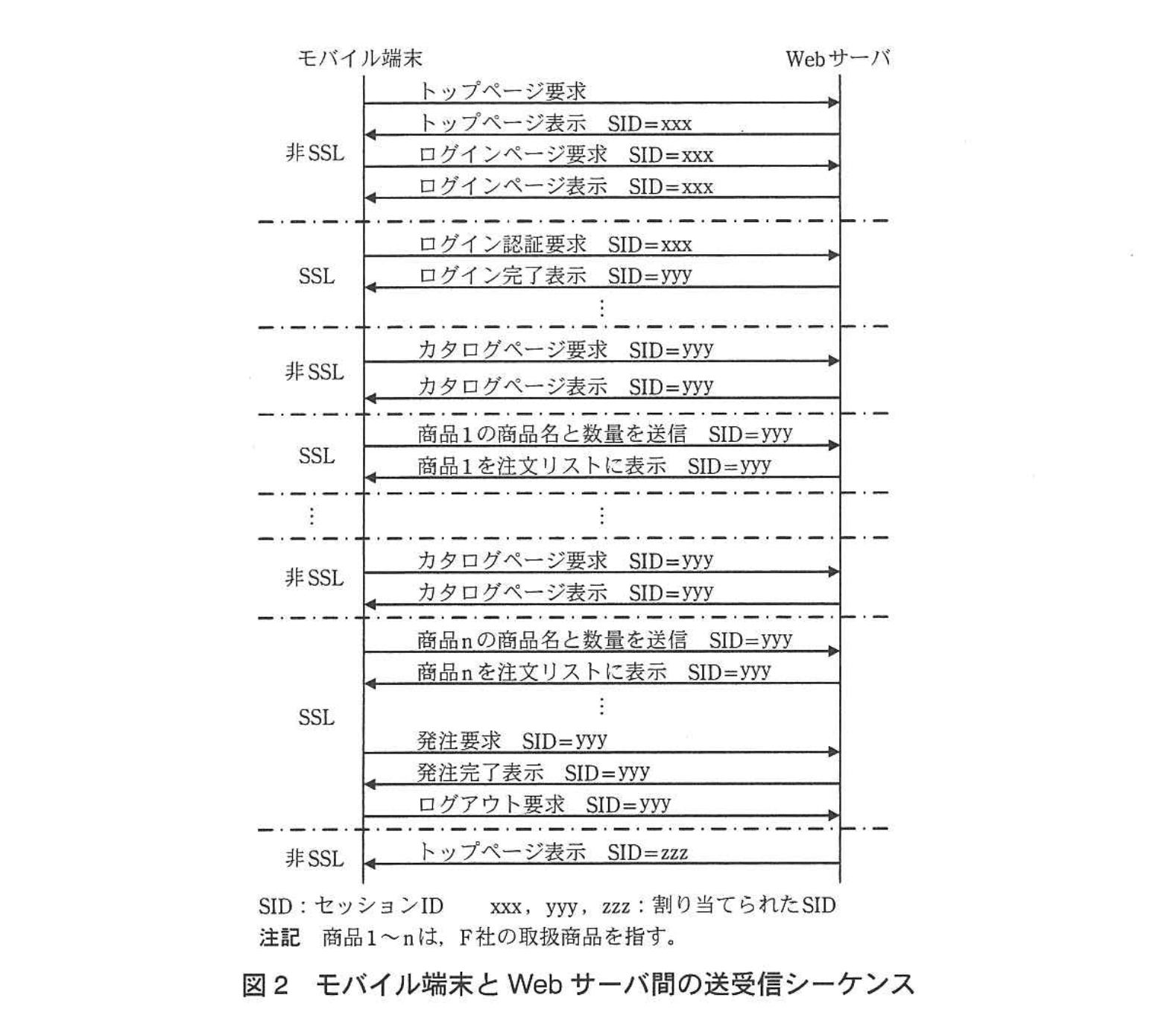

　従来、F社のクライアント端末は同一機種のPCだけであり、Webアプリケーションでは、セッション管理にクッキーを利用していた。③今回導入するノートPCとモバイル端末は、画面の大きさやブラウザの種類など、様々な仕様となっている。また、それらのブラウザの中にはクッキーを受け入れないものがあることから、G君は、Webアプリケーションがブラウザに送るURLに、パラメタとしてSIDを埋め込む方法を採用することにした。これを オ という。さらに、G君は、モバイル端末を使って、インターネット網の受発注処理を受け付けるようにするため、必要と思われる通信はSSLを使用することにした。 　図2を検証したH氏は、Webサーバの負荷を軽減するために、SSLをWebサーバ以外の機器に実装するよう、G君に指示した。さらに、H氏は、セキュリティ上の問題があることから、SIDの付与に関して改善すべき点があることを指摘し、G君はH氏の指摘に従って、見直しを実施した。 　G君の検討結果を反映して、F社のモバイル受発注システムは無事完成し、順調に稼働した。
