情報処理安全確保支援士 2019年 秋期 午前2 問22
問題文

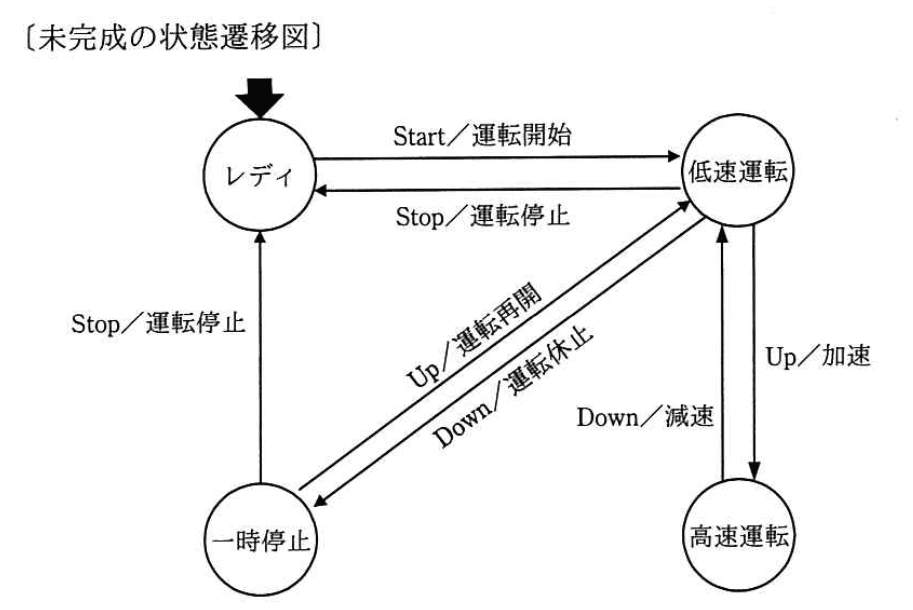

次の仕様で動作する装置がある。未完成の状態遷移図を完成させるために、追加すべき遷移はどれか。
〔仕様〕
・レディでStartボタンが押された場合、運転開始して低速運転に遷移する。
・低速運転でUpボタンが押された場合、加速して高速運転に遷移する。
・低速運転でDownボタンが押された場合、運転休止して一時停止に遷移する。
・高速運転でDownボタンが押された場合、減速して低速運転に遷移する。
・一時停止でUpボタンが押された場合、運転再開して低速運転に遷移する。
・レディ以外の状態でStopボタンが押された場合、運転停止してレディに遷移する。

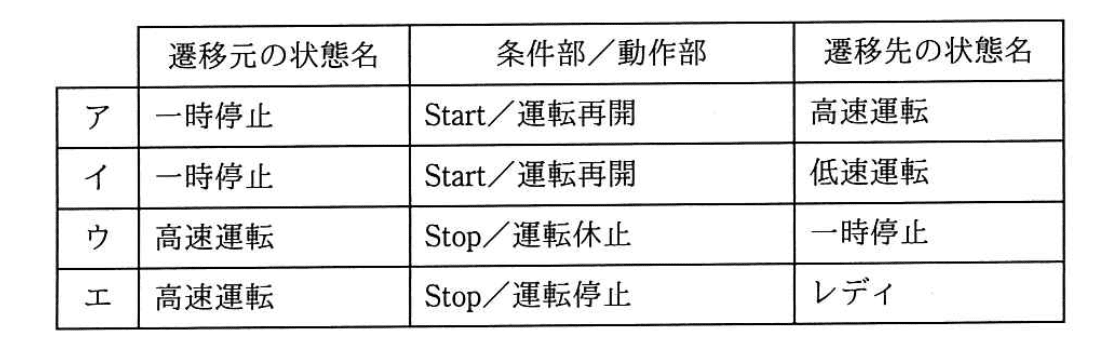

選択肢
ア：
イ：
ウ：
エ：（正解）
🔒 解説は解答すると表示されます
状態遷移図の遷移追加【午前2解説】
正解の理由
正解はエの「高速運転 → Stop／運転停止 → レディ」です。
問題の仕様では「レディ以外の状態でStopボタンが押された場合、運転停止してレディに遷移する」とあり、低速運転や一時停止からのStop遷移は図に存在しますが、高速運転からのStop遷移が未記載です。
したがって、高速運転状態からStopボタンが押された場合の遷移を追加する必要があり、エが正解となります。
問題の仕様では「レディ以外の状態でStopボタンが押された場合、運転停止してレディに遷移する」とあり、低速運転や一時停止からのStop遷移は図に存在しますが、高速運転からのStop遷移が未記載です。
したがって、高速運転状態からStopボタンが押された場合の遷移を追加する必要があり、エが正解となります。
解法ステップ
- 仕様文を丁寧に読み、「レディ以外の状態でStopボタンが押された場合」の条件を確認する。
- 図にある遷移をチェックし、Stopボタン押下時の遷移がどの状態からどこへあるかを整理する。
- 低速運転、一時停止からレディへのStop遷移はあるが、高速運転からの遷移がないことに気づく。
- 選択肢の中で高速運転からレディへStopで遷移するものを探す。
- エが該当するため、これを正解と判断する。
選択肢別の誤答解説
- ア：一時停止からStartで高速運転へ遷移は仕様にない。Startはレディから低速運転への遷移のみ。
- イ：一時停止からStartで低速運転へ遷移も仕様にない。再開はUpボタンが条件。
- ウ：高速運転からStopで一時停止へ遷移は仕様にない。Stopは運転停止でレディへ遷移。
- エ：高速運転からStopで運転停止しレディへ遷移は仕様通りで正解。
よくある誤解
- 一時停止状態からのStart遷移（ア、イ）は仕様に「一時停止でUpボタンが押された場合」とあり、StartではなくUpが条件です。
- 高速運転からのStop遷移は「運転休止」ではなく「運転停止」である点を混同しやすいです。
補足コラム
状態遷移図はシステムの動作を視覚的に表現し、仕様の抜け漏れを発見しやすくします。
特に「レディ以外の状態でStopボタンが押された場合」のような包括的な条件は、すべての該当状態からの遷移を網羅する必要があります。
この問題は状態遷移の網羅性を確認する良い練習になります。
特に「レディ以外の状態でStopボタンが押された場合」のような包括的な条件は、すべての該当状態からの遷移を網羅する必要があります。
この問題は状態遷移の網羅性を確認する良い練習になります。
FAQ
Q: なぜ一時停止からのStart遷移は誤りなのですか？
A: 仕様では一時停止からの運転再開はUpボタンが条件であり、Startボタンはレディ状態からの運転開始に限定されています。
A: 仕様では一時停止からの運転再開はUpボタンが条件であり、Startボタンはレディ状態からの運転開始に限定されています。
Q: Stopボタン押下時の遷移はすべてレディに戻るのですか？
A: はい、仕様に「レディ以外の状態でStopボタンが押された場合、運転停止してレディに遷移する」と明記されています。
A: はい、仕様に「レディ以外の状態でStopボタンが押された場合、運転停止してレディに遷移する」と明記されています。
関連キーワード: 状態遷移図、状態遷移、制御装置、システム設計、イベント駆動、状態管理、運転制御
