システムアーキテクト 2019年 午前2 問22
問題文

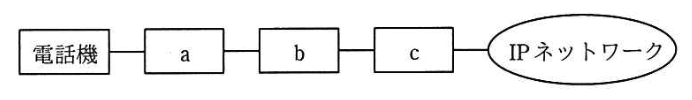

図は、既存の電話機とPBXを使用した企業内の内線網を、IPネットワークに続合する場合の接続構成を示している。図中のa～cに該当する装置の適切な組合せはどれか。

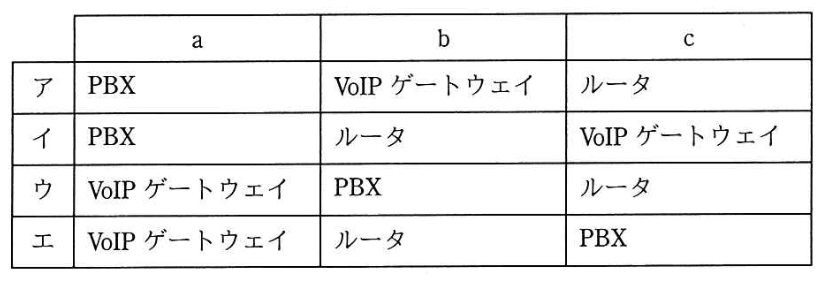

選択肢
ア：（正解）
イ：
ウ：
エ：
図に示された既存電話機とPBXをIPネットワークに接続する構成【午前2 解説】
要点まとめ
- 結論：aはPBX、bはVoIPゲートウェイ、cはルータの組み合わせが正解です。
- 根拠：既存電話機はPBXに接続し、PBXからIPネットワークへはVoIPゲートウェイを介して変換し、ルータでIPネットワークに接続します。
- 差がつくポイント：VoIPゲートウェイの役割を理解し、PBXとルータの接続順序を正しく把握することが重要です。
正解の理由
aは既存の電話機を接続するPBXで、内線交換を行います。bはPBXの音声信号をIPパケットに変換するVoIPゲートウェイで、IPネットワークとの橋渡しを担います。cはIPネットワークへのルーティングを行うルータであり、これらの順序が通信の流れとして自然かつ正しいため、選択肢アが正解です。
よくある誤解
VoIPゲートウェイとルータの役割を混同し、順序を逆に考える誤りが多いです。PBXがIPネットワークに直接接続できると誤解することもあります。
解法ステップ
- 既存電話機の接続先はPBXであることを確認する。
- PBXからIPネットワークに接続するためには音声信号をIP化する装置（VoIPゲートウェイ）が必要と理解する。
- IPネットワークに接続するための装置はルータであることを確認する。
- 図の順序に沿ってa→b→cにそれぞれPBX、VoIPゲートウェイ、ルータを割り当てる。
- 選択肢の中からこの組み合わせを選ぶ。
選択肢別の誤答解説
- ア：正解。PBX→VoIPゲートウェイ→ルータの順で正しい。
- イ：PBXの後にルータが来てVoIPゲートウェイが最後では、音声信号のIP変換が適切に行われない。
- ウ：VoIPゲートウェイが電話機の直後に来るのは誤り。PBXが電話機の管理装置であるため順序が逆。
- エ：VoIPゲートウェイが電話機の直後、ルータの後にPBXが来るのは通信の流れとして不自然。
補足コラム
VoIPゲートウェイはアナログやデジタルの音声信号をIPパケットに変換し、逆にIPパケットを音声信号に戻す役割を持ちます。PBXは電話交換機として内線通話や外線接続を管理し、ルータは異なるネットワーク間のパケット転送を行います。これらの役割を理解することがネットワーク構成問題の解答に直結します。
FAQ
Q: PBXはIPネットワークに直接接続できないのですか？
A: 既存のPBXはIP通信に対応していないため、VoIPゲートウェイを介してIPネットワークに接続します。
A: 既存のPBXはIP通信に対応していないため、VoIPゲートウェイを介してIPネットワークに接続します。
Q: ルータとVoIPゲートウェイの違いは何ですか？
A: ルータはネットワーク間のパケット転送装置で、VoIPゲートウェイは音声信号とIPパケットの変換装置です。
A: ルータはネットワーク間のパケット転送装置で、VoIPゲートウェイは音声信号とIPパケットの変換装置です。
関連キーワード: PBX, VoIPゲートウェイ、ルータ、IPネットワーク、内線網、音声通信、ネットワーク接続
