システムアーキテクト 2022年 午前2 問25

VoIPゲートウェイの配置【午前2解説】

正解の理由

解法ステップ

1. 接続元の端末（電話機）のインターフェースを確認する：アナログ/音声TDMであることが多い。
2. どの装置が電話交換（内線制御）を担当するかを特定する：PBX が内線スイッチングを行う。
3. アナログ/TDM 信号を IP パケットに変換する装置を特定する：VoIP（メディア）ゲートウェイが必要。
4. IP 化された音声を外部ネットワークへ送る装置を特定する：ルータがIP経路制御を行う。

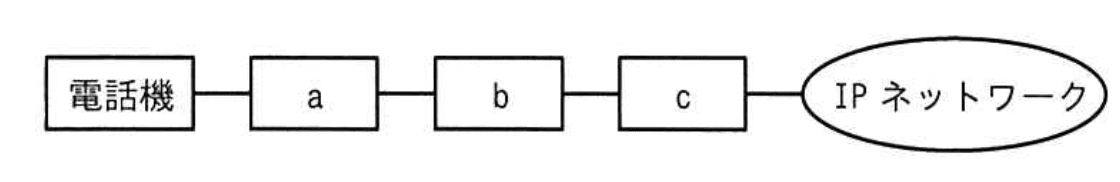

5. 図の順序（電話機→a→b→c→IP）に当てはめ、各役割を対応させる。

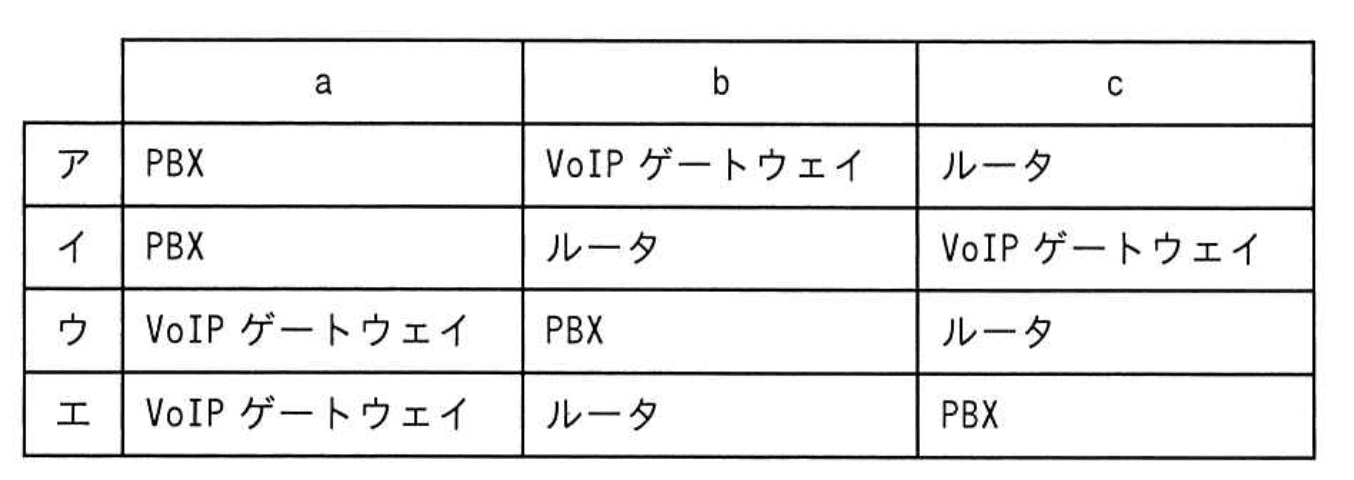

選択肢別の誤答解説

• ア（正）：a=PBX、b=VoIPゲートウェイ、c=ルータ — 電話機の内線処理はPBX、PBXからの音声変換はゲートウェイ、IP側への転送はルータで正しい順序。
• イ：a=PBX、b=ルータ、c=VoIPゲートウェイ — ルータはパケット転送を行うが、TDM/アナログ音声の変換機能は持たない（または持っていても専用ゲートウェイほどの役割を果たさない）。順序が逆で、変換前にルーティングしようとしているため不適切。
• ウ：a=VoIPゲートウェイ、b=PBX、c=ルータ — 電話機がまずゲートウェイに接続されると、ゲートウェイで音声をIP化してしまうためPBXの内線制御を経由できない（内線呼制御や拡張機能がPBX側にある場合に矛盾する）。また図ではPBXに接続された電話機を想定している。
• エ：a=VoIPゲートウェイ、b=ルータ、c=PBX — PBXがネットワーク側の末端に置かれており、内線網の中心であるPBXの位置が不自然。PBXは電話機側に近い位置にあるのが通常で、選択肢の順序は論理的でない。

よくある誤解

• ルータ＝何でもできるという誤解：ルータはIPパケットの経路選択を行う装置で、アナログ/TDM→IP のメディア変換（コーデック処理やタイムスロットのマッピング）は通常 VoIPゲートウェイの役割です。
• PBXは常に物理的に離れた場所にあるという誤解：PBXは内線制御を行う装置で、電話機側に近接して接続されるべきで、IP網側の前段で変換を挟むのが一般的です（ただしIP-PBXは例外）。
• 「ゲートウェイが不要」は誤り：既存のアナログ/ＴＤＭ電話機をそのままIP網に接続するには、ゲートウェイやATAが必要です。IP対応のPBX（IP-PBX）であれば直接IP接続できる場合がありますが、設問は既存の電話機とPBXを用いる前提です。

補足コラム

• IP-PBX と従来PBXの違い：IP-PBX は内線制御自体がIPベースで、電話機がIP対応なら直接IPネットワークに接続可能です。今回の設問は「既存の電話機とPBX」を使うケースなので、変換機（VoIPゲートウェイ）が必要になります。
• ゲートウェイの機能：アナログ回線→RTPへのメディア変換、シグナリング変換（ISDN/SS7 ↔ SIP/H.323 など）、コーデック変換（G.711↔G.729）やトランクの多重化を行います。
• 一体型装置：近年はルータにVoIPゲートウェイ機能が統合されている場合もあります。この場合見た目はルータだが内部でゲートウェイ処理をするため、物理的表記だけで判断できないことに注意してください。
