応用情報技術者 2009年 秋期 午前2 問30

部品在庫管理台帳におけるエンティティの関係【午前2 解説】

要点まとめ

• 結論：エンティティa〜cは「部品」「在庫」「仕入先」の順で表現し、aとbは1対多、bとcは多対1の関係が正しいです。
• 根拠：部品は複数の在庫情報を持ち、在庫は一つの仕入先に紐づくため、ER図の関係線と整合します。
• 差がつくポイント：在庫が部品と仕入先の中間的役割を果たすことを理解し、関係の向きと多重度を正確に把握することが重要です。

正解の理由

• a（部品）とb（在庫）が1対多（部品1つに対し複数の在庫記録）
• b（在庫）とc（仕入先）が多対1（複数の在庫が1つの仕入先に紐づく）
  というER図の関係を正しく表現しています。
  部品コードを軸に複数の仕入れ（在庫）があり、それぞれの仕入れは特定の仕入先から行われるため、この構造が妥当です。

よくある誤解

解法ステップ

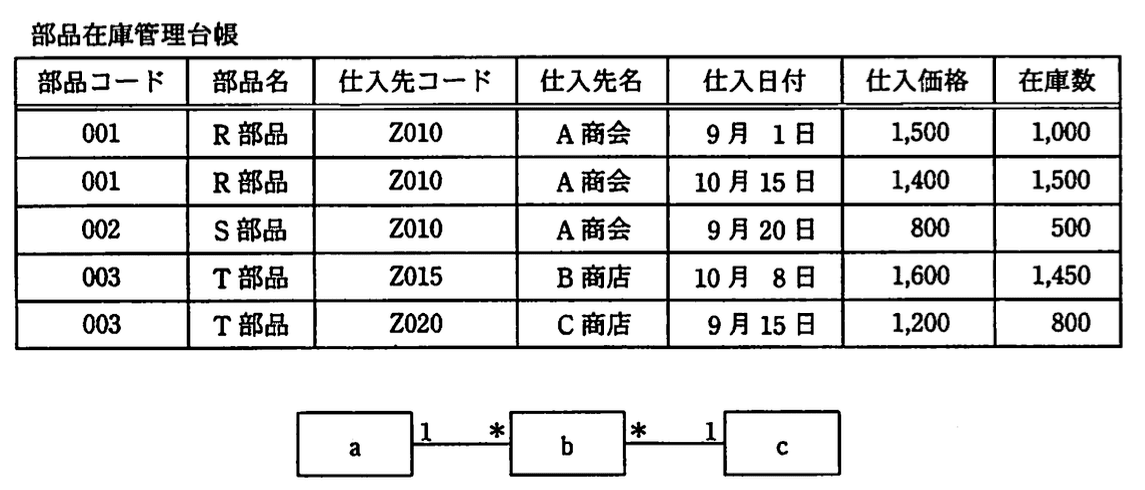

1. 問題文の表から「部品コード」「仕入先コード」「在庫数」などの属性を確認する。
2. ER図の関係線の多重度（1対多、多対1）を読み取る。
3. 「a」と「b」の関係が「a側1、多側b」であることから、aが「部品」、bが「在庫」と推測。
4. 「b」と「c」の関係が「b側多、c側1」であることから、cが「仕入先」と判断。
5. 選択肢の中でこの関係性を正しく表現しているものを選ぶ。

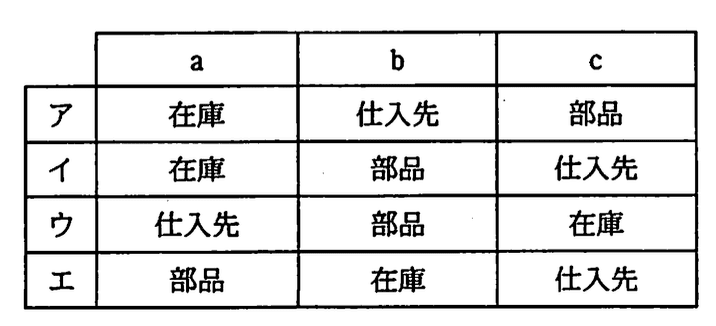

選択肢別の誤答解説

• ア（a:在庫、b:仕入先、c:部品）：在庫が1側で仕入先が多側となり、実際の関係と逆。
• イ（a:在庫、b:部品、c:仕入先）：aとbの関係が逆で、部品が多側になるため不適切。
• ウ（a:仕入先、b:部品、c:在庫）：仕入先が1側で部品が多側は誤り。
• エ（a:部品、b:在庫、c:仕入先）：ER図の多重度と属性の関係が正しく合致。
