応用情報技術者 2009年 秋期 午前2 問37
問題文

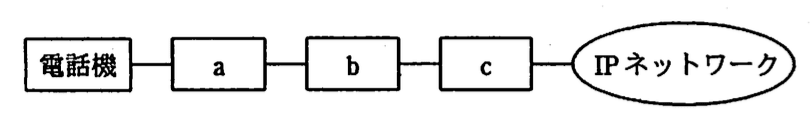

図は、既存の電話機を使用した企業内 PBXの内線網を、IPネットワークに統合する場合の接続構成を示している。図中の acに該当する装置の適切な組合せはどれか。

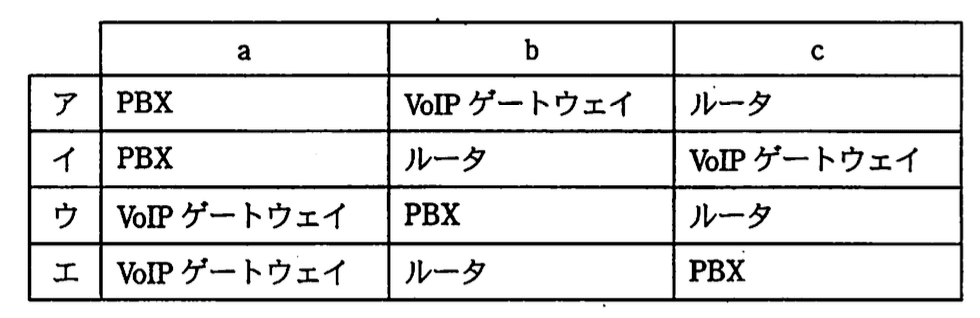

選択肢
ア：（正解）
イ：
ウ：
エ：
既存PBXの内線網をIPネットワークに統合する接続構成【午前2 解説】
要点まとめ
- 結論：aはPBX、bはVoIPゲートウェイ、cはルータの組合せが正解です。
- 根拠：電話機からPBXを経てVoIPゲートウェイで音声をIPパケットに変換し、ルータでIPネットワークへ接続する構成が一般的です。
- 差がつくポイント：VoIPゲートウェイとルータの役割を正確に理解し、順序を間違えないことが重要です。
正解の理由
aは既存の電話機を管理するPBXで、内線通話や外線制御を行います。
bはPBXからの音声信号をIPパケットに変換するVoIPゲートウェイで、アナログやデジタル音声をIP化します。
cはIPパケットを適切なネットワークにルーティングするルータで、IPネットワークとの接続点です。
この順序で接続することで、既存の電話機を活かしつつIPネットワークに統合できます。
bはPBXからの音声信号をIPパケットに変換するVoIPゲートウェイで、アナログやデジタル音声をIP化します。
cはIPパケットを適切なネットワークにルーティングするルータで、IPネットワークとの接続点です。
この順序で接続することで、既存の電話機を活かしつつIPネットワークに統合できます。
よくある誤解
VoIPゲートウェイとルータの役割を混同し、順序を逆に考えることがあります。
また、PBXがIP変換機能を持つと誤解しがちですが、通常はVoIPゲートウェイが担当します。
また、PBXがIP変換機能を持つと誤解しがちですが、通常はVoIPゲートウェイが担当します。
解法ステップ
- 既存電話機の信号を管理する装置はPBXであると認識する。
- 音声信号をIP化する装置はVoIPゲートウェイであることを確認する。
- IPパケットをネットワークに送る装置はルータであると理解する。
- 図の接続順（電話機→a→b→c→IPネットワーク）に装置を当てはめる。
- 選択肢の中でa=PBX、b=VoIPゲートウェイ、c=ルータの組合せを選ぶ。
選択肢別の誤答解説
- イ：bがルータ、cがVoIPゲートウェイとなり、IP変換とルーティングの順序が逆で誤り。
- ウ：aがVoIPゲートウェイ、bがPBXで、電話機直後にVoIPゲートウェイが来るのは不自然。
- エ：aがVoIPゲートウェイ、cがPBXで、PBXがIPネットワーク側にあるのは構成として不適切。
補足コラム
VoIPゲートウェイは音声信号をデジタルIPパケットに変換し、逆にIPパケットを音声信号に戻す役割も持ちます。
ルータはIPネットワーク間の経路制御を行い、異なるネットワークを接続するために不可欠です。
PBXは企業内の電話交換機として、内線通話や外線接続を管理します。
ルータはIPネットワーク間の経路制御を行い、異なるネットワークを接続するために不可欠です。
PBXは企業内の電話交換機として、内線通話や外線接続を管理します。
FAQ
Q: PBXはIP電話機にも対応できますか？
A: 近年のIP-PBXはIP電話機に対応しますが、既存のアナログ電話機を使う場合はVoIPゲートウェイが必要です。
A: 近年のIP-PBXはIP電話機に対応しますが、既存のアナログ電話機を使う場合はVoIPゲートウェイが必要です。
Q: VoIPゲートウェイとルータは同じ装置ですか？
A: 役割が異なり、VoIPゲートウェイは音声信号のIP変換、ルータはIPパケットの経路制御を行います。
A: 役割が異なり、VoIPゲートウェイは音声信号のIP変換、ルータはIPパケットの経路制御を行います。
関連キーワード: PBX, VoIPゲートウェイ、ルータ、IPネットワーク、内線網、音声通信、ネットワーク統合
