応用情報技術者 2009年 春期 午後 問06

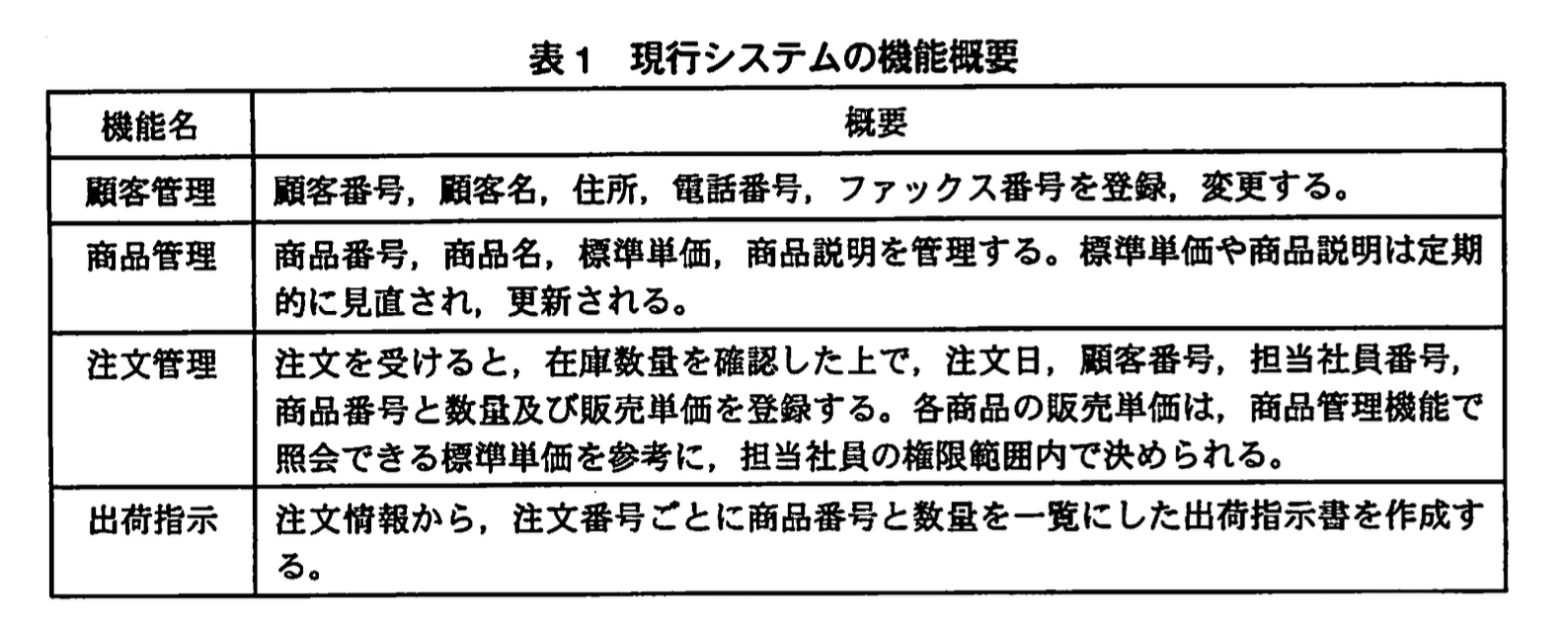

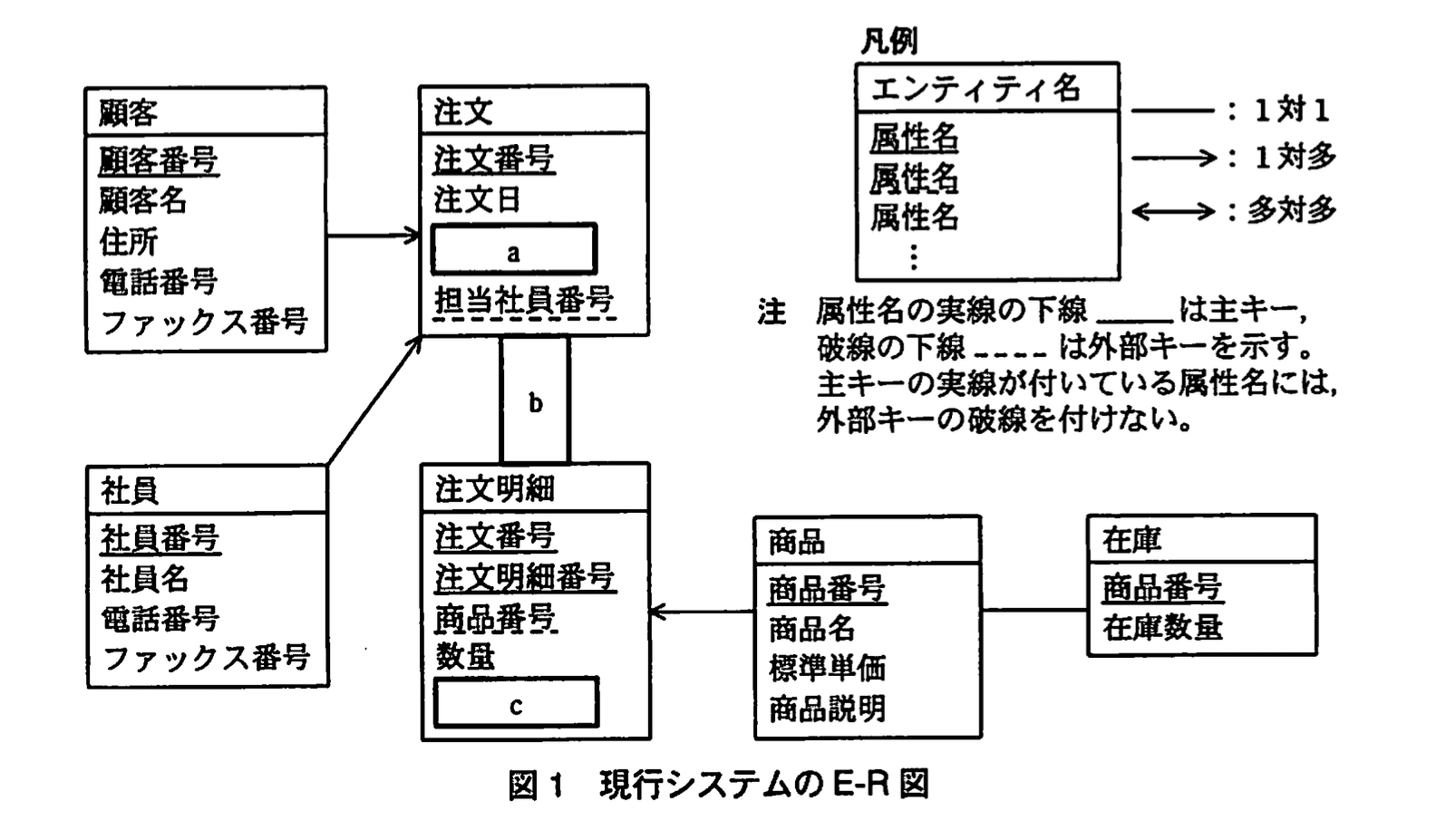

　S社は、園芸用品の製造及び販売を行う中堅企業である。顧客である農家やホームセンターから電話やファックスで注文を受け、注文管理システム（以下、現行システムという）で管理している。現行システムの機能概要を表1に、E-R図を図1に示す。

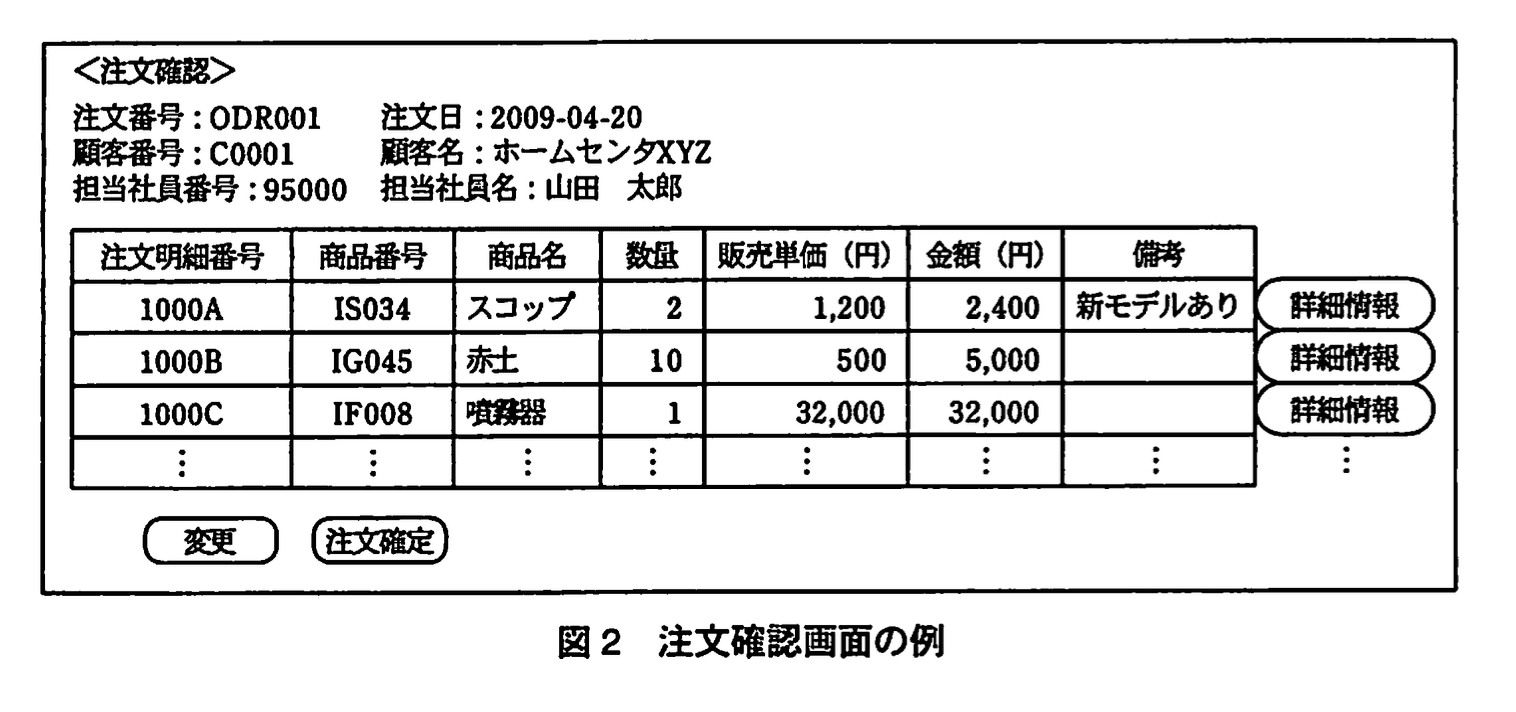

〔新注文管理システムについて〕 　近年、家庭菜園やガーデニングの流行などによって、園芸用品の個人需要が高まってきた。そこで、販売力強化と顧客満足度向上を目的に、次の機能強化を行った新注文管理システム（以下、新システムという）を開発することになった。 　(1) セット商品の導入 　　目的別に複数の商品を組み合わせたセット商品を導入する。さらに、単品で商品を購入しようとしている顧客に、その商品が含まれているセット商品を案内することによって、セット商品を購入するように誘導し、顧客単価の向上を図る。 　　セット商品も、通常の商品と一緒に商品エンティティに登録する。両者を区別するために商品エンティティに属性“セットフラグ”を追加し、通常の商品の場合は“0”を、セット商品の場合は“1”を設定する。そして、セット商品エンティティを追加し、セットに含まれる商品の商品番号とその数量を管理する。 　(2) 新モデルお知らせ機能の追加 　　毎年新しいモデル（以下、新モデルという）が出る商品では、その履歴を管理し、顧客が古いモデルの商品を発注しようとした場合に、アドバイスする機能を追加する。具体的には、図2のような注文確認画面を設け、担当社員が注文内容を確認するとともに、備考欄のような表示で、新モデルがあることを知らせることができる。 　　さらに、注文明細一覧の各行末にある“詳細情報”ボタンから、各商品の詳細な情報を照会することができ、新モデルに関する情報もそこから照会できる。

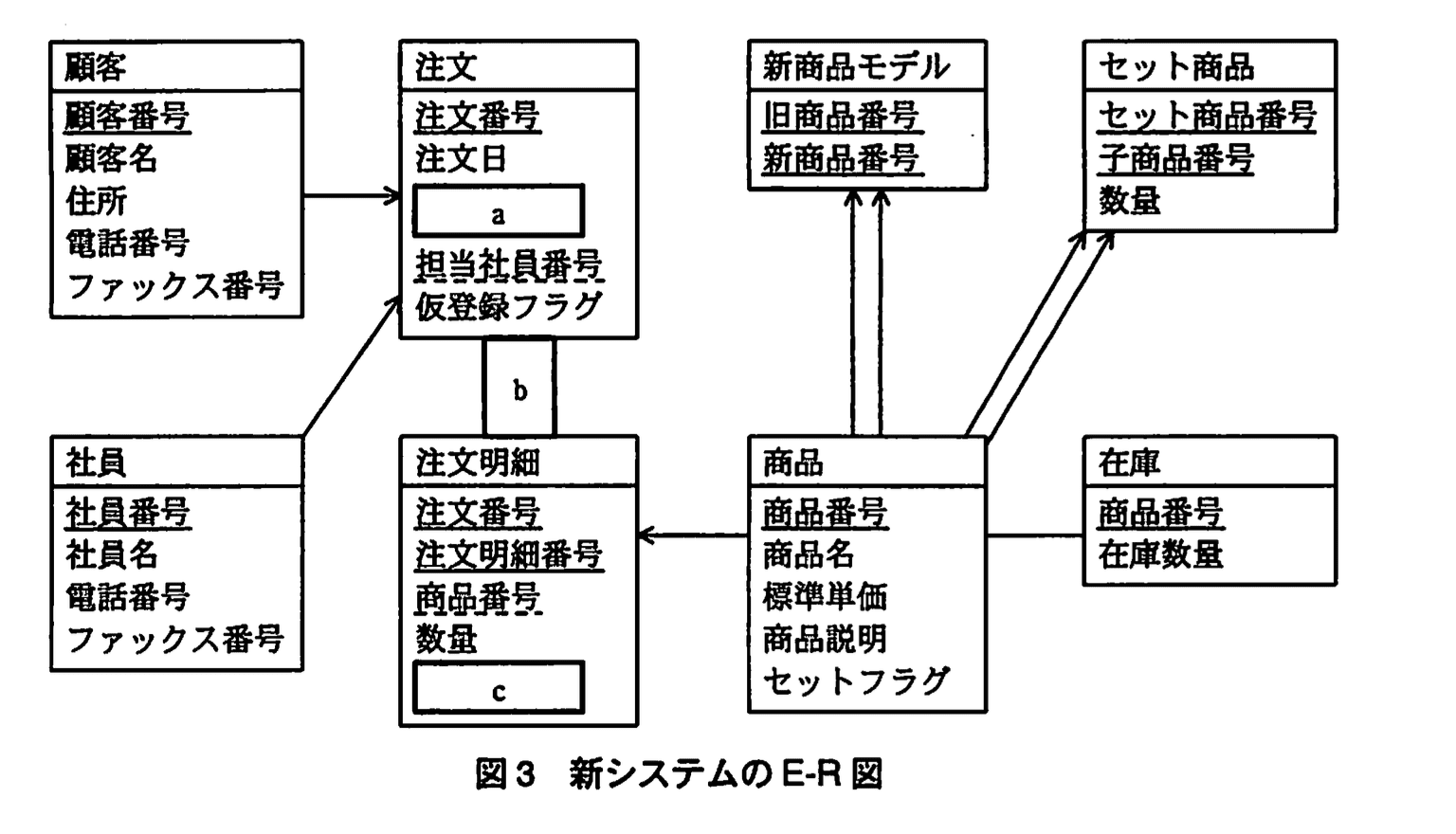

　なお、注文内容の確認時点では、まだ注文が確定していないので、確定した注文との区別がつくように、注文エンティティに属性“仮登録フラグ”を追加する。このフラグが“1”の場合は確認中の注文、“0”の場合は確定した注文と定義する。 　 　新システムのE－R図を図3に示す。図3中のa～cには、図1中のa～cと同一のものが入る。

　現行システム及び新システムでは、E-R図のエンティティを表名、属性を列名にして、適切なデータ型で表定義した関係データベースによって、データを管理する。
