応用情報技術者 2013年 秋期 午後 問07

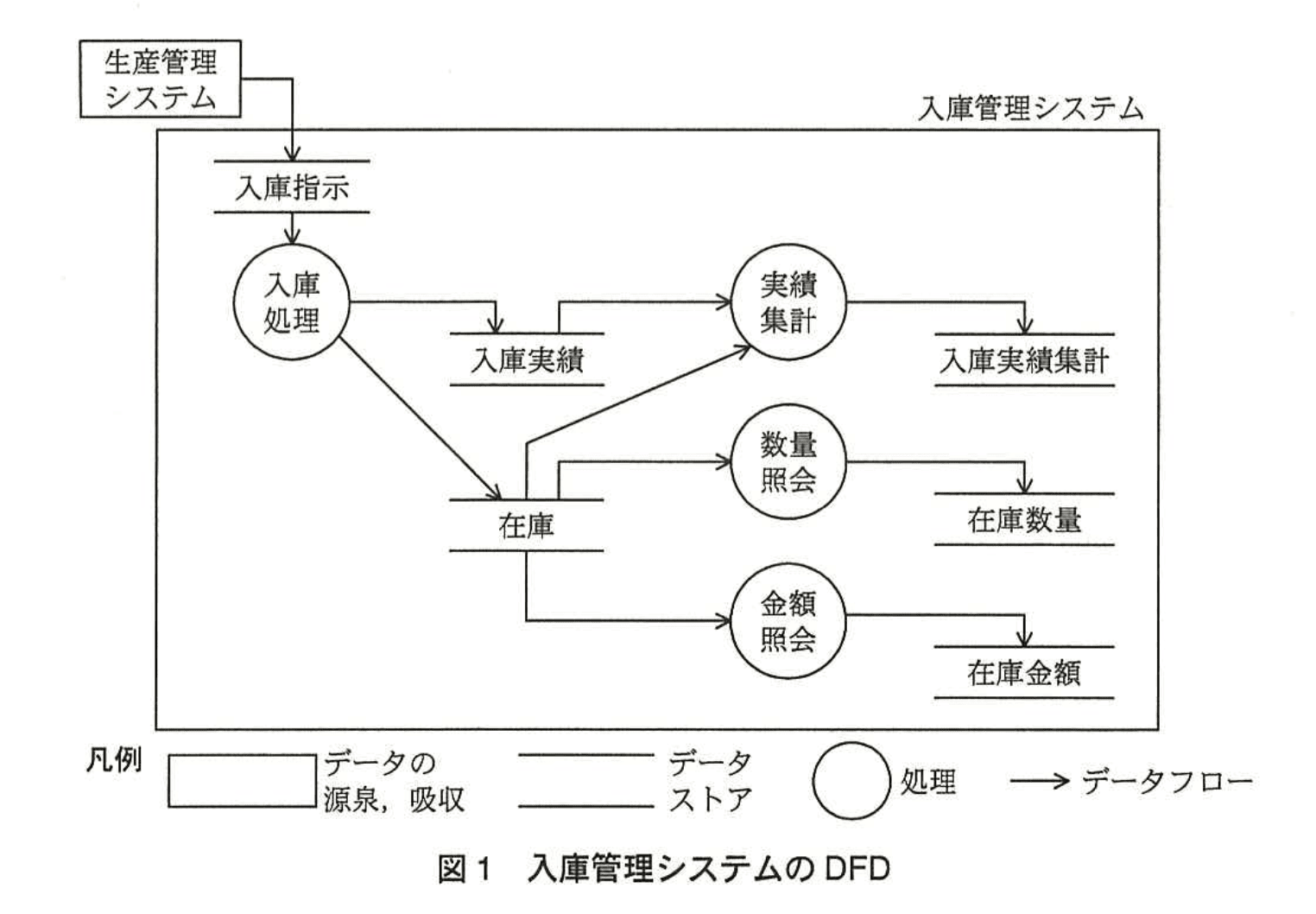

　 　K社は、電化製品を製造販売する会社である。今回、入庫管理システムを開発することになり、情報システム部に所属するL君が開発リーダに任命された。K社では、開発に複数のプログラム言語を用いている。開発するソフトウェアの要件が定義された時点で、ファンクションポイント法を用いてソフトウェアの機能規模の見積りを行う。 　 〔入庫管理システムの開発〕 　入庫管理システムのうち、生産管理システムからの入庫指示に関連する機能は、図1に示す入庫管理システムのDFDのとおりである。

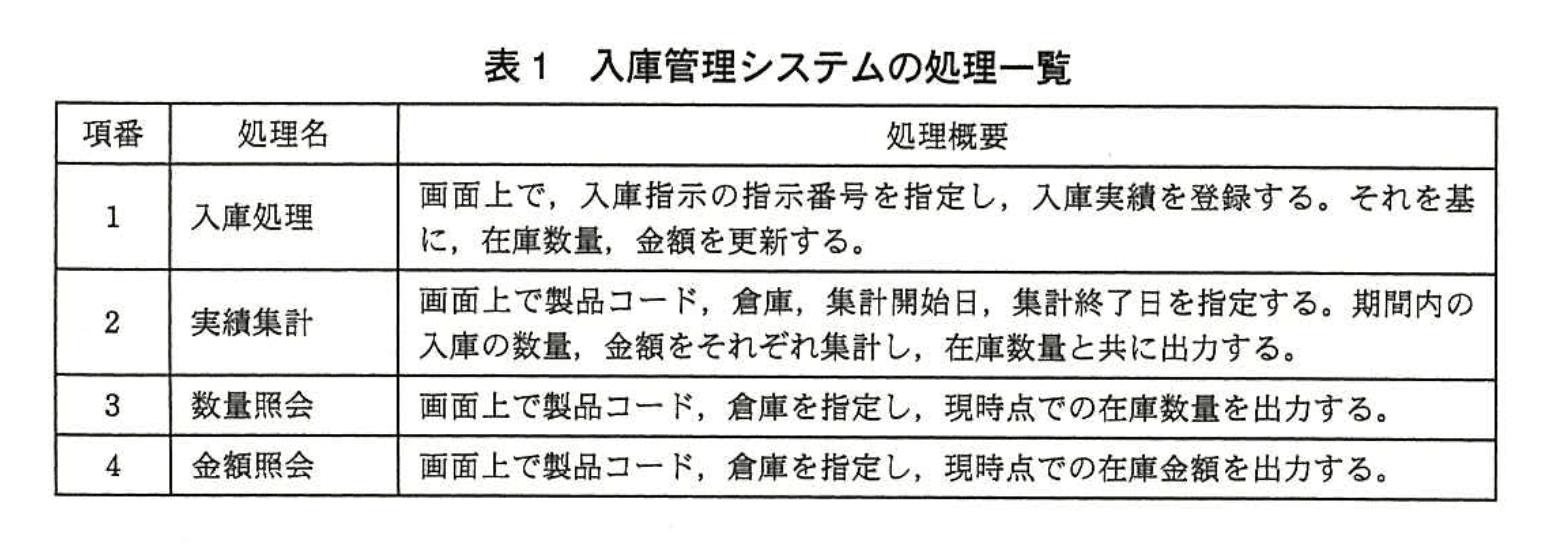

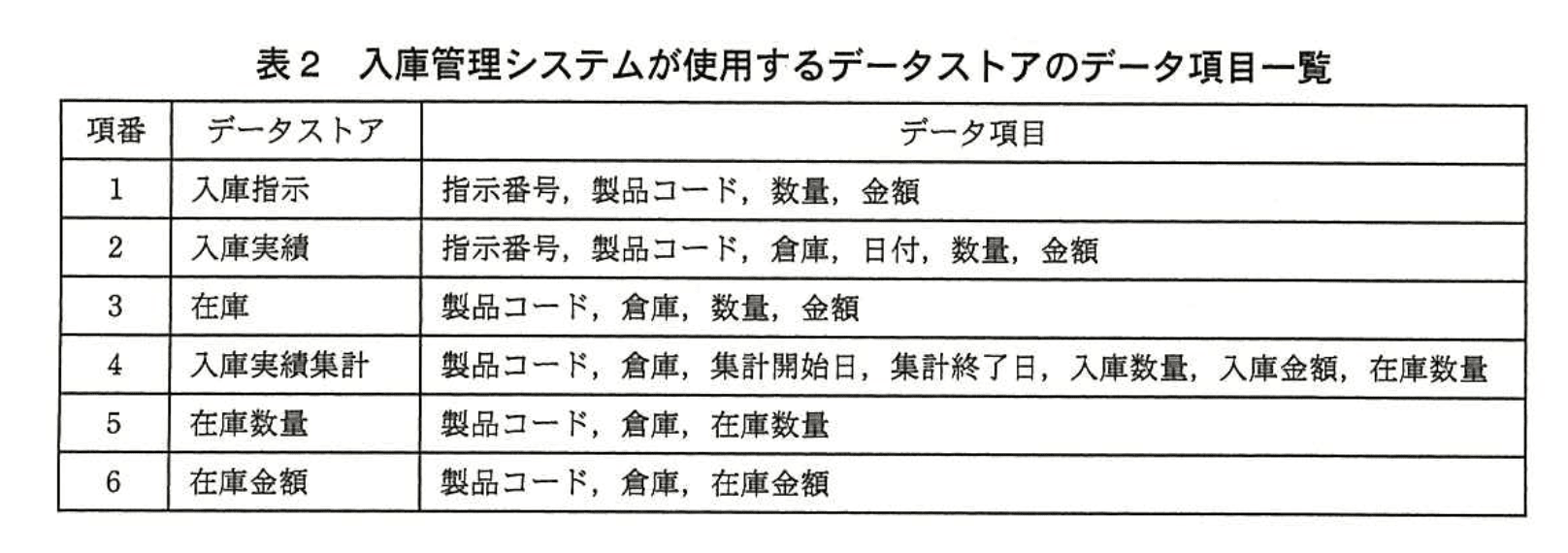

　表1は、入庫管理システムの処理一覧である。表2は、入庫管理システムが使用するデータストアのデータ項目一覧である。倉庫は、三つあるものの中から担当者が一つを指定する。

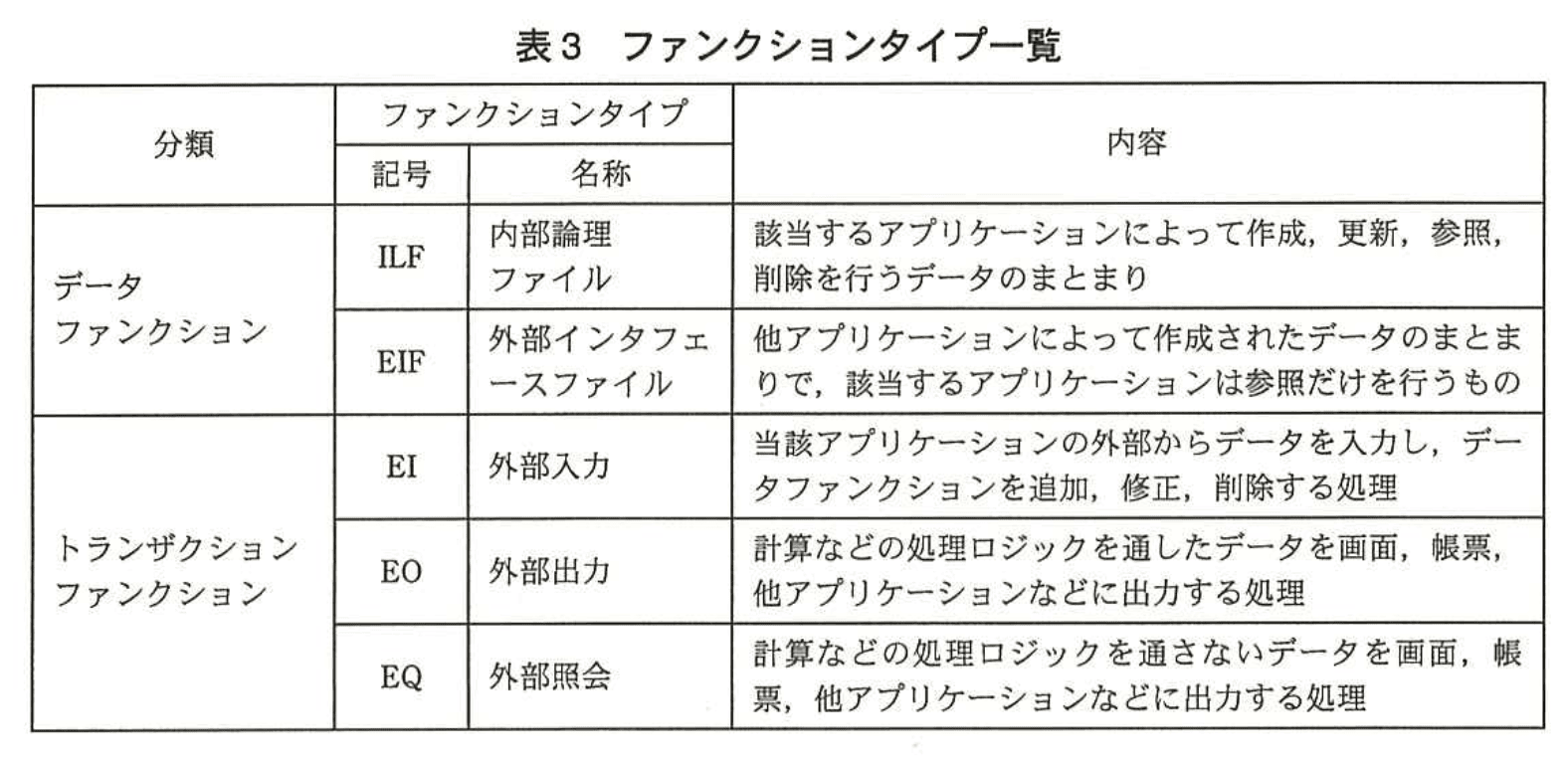

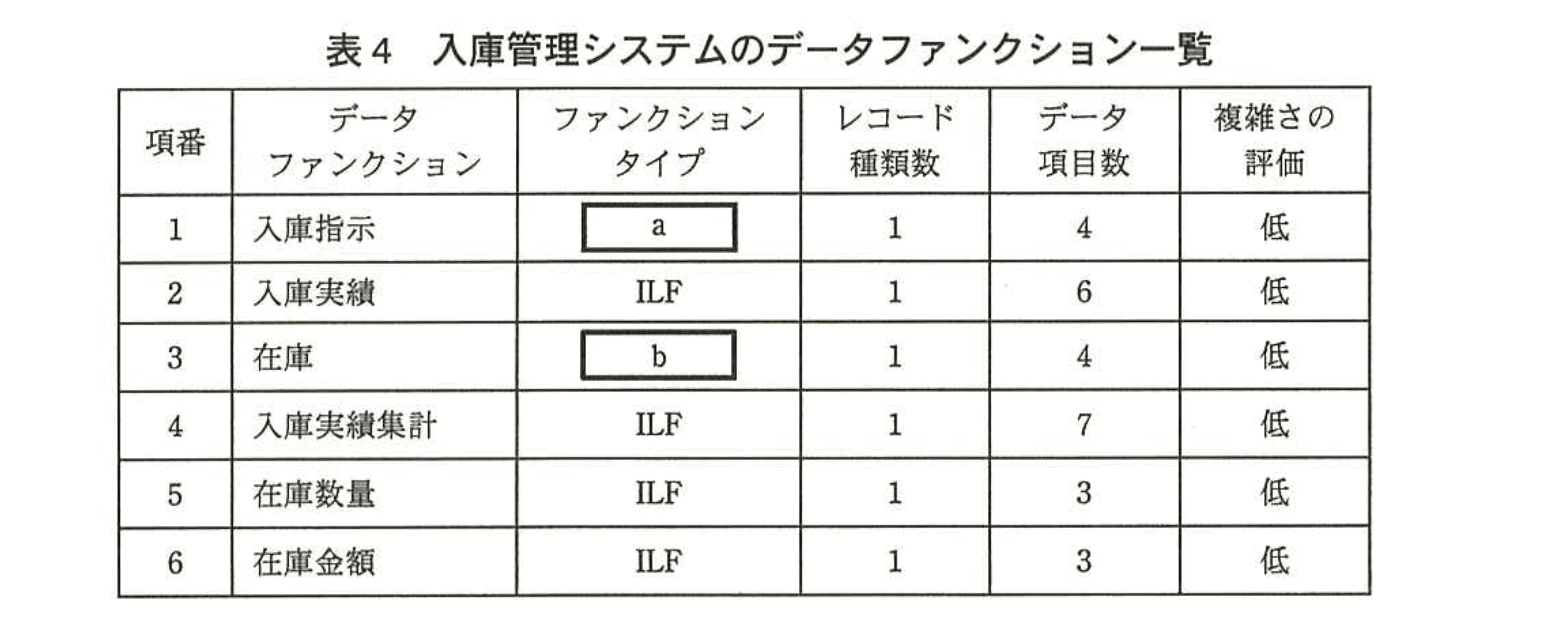

　ファンクションポイント法においては、データファンクション、トランザクションファンクションを抽出し、それぞれの複雑さを、データ項目数などに基づいて計測して、低・中・高の3段階で評価する。データファンクション、トランザクションファンクションは、表3に示すファンクションタイプに分けられる。 　L君は、データストアのデータ項目一覧から表4のデータファンクションを計測した。ここで、レコード種類数は、一つのデータファンクションの中に、異なる意味をもつデータのまとまりが存在した場合のそれらの個数であり、入庫管理システムが使用するデータストアのレコード種類数はいずれも1であった。複雑さの評価基準は省略する。

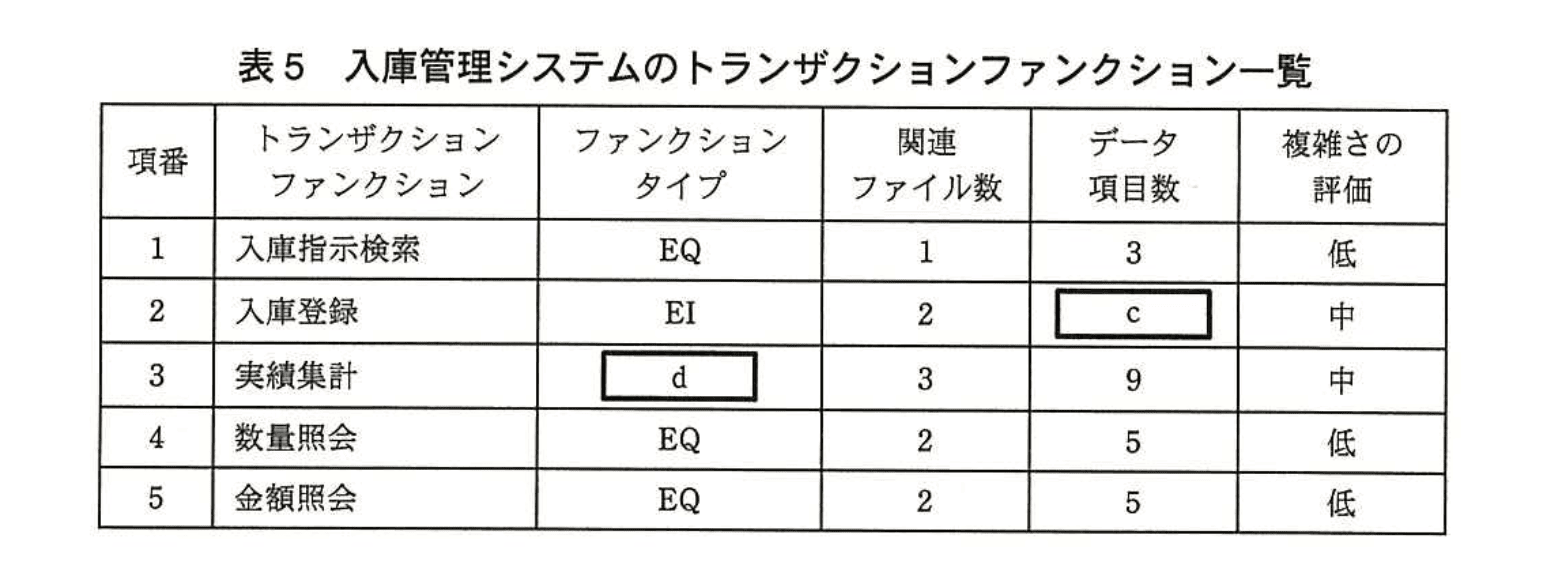

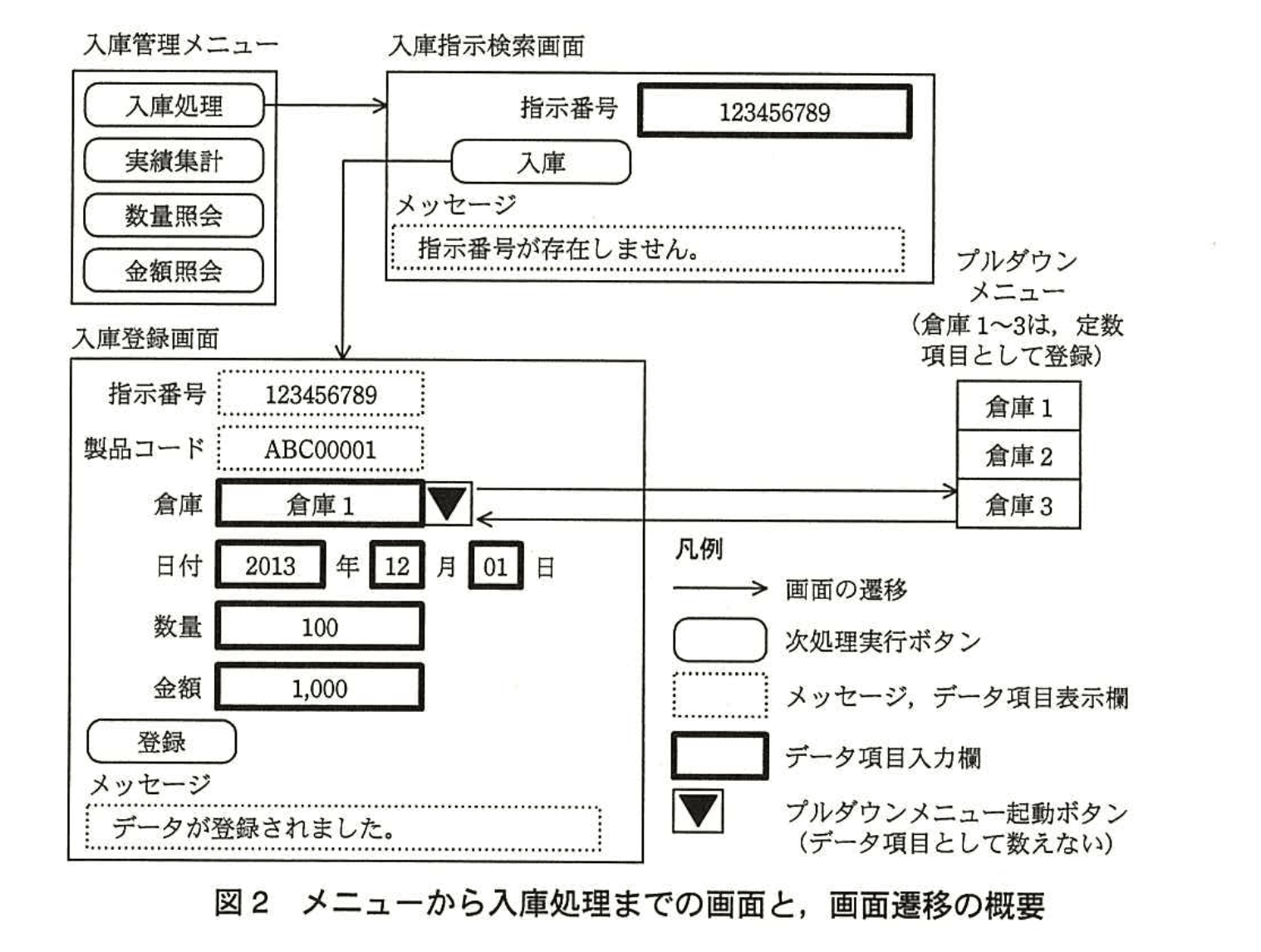

　また、画面と、画面遷移の概要に基づいて、表5のトランザクションファンクションを計測した。図2は、その際に利用したメニューから入庫処理までの画面と、画面遷移の概要である。入庫処理は、指示番号を指定して対象製品の入庫指示を検索する入庫指示検索と、検索された指示番号に対応する入庫実績を登録して在庫を更新する入庫登録の二つのトランザクションファンクションとして計測した。実績集計、数量照会及び金額照会の関連ファイル数、データ項目数の算出根拠は省略する。 　ここで、トランザクションファンクションのデータ項目数は、見出しや定数項目などの固定値項目を除く、アプリケーションに出入りする可変なデータ項目の個数である。画面上で同じデータ項目が複数回繰り返し表示される場合は最初の1回だけを数え、データ項目数は1とする。データストアの一つの項目が、画面設計の都合によって複数の表示項目に分割される場合も、データ項目数は1とする。また、ボタンなどの処理のトリガは、トランザクションファンクションごとにまとめて一つのデータ項目とみなす。各種メッセージについても、同様である。トランザクションファンクションの関連ファイル数とは、アプリケーションが読み書きするデータストアの個数である。 　それぞれのトランザクションファンクションについて、関連ファイル数、データ項目数に基づいて複雑さを評価した。複雑さの評価基準は省略する。

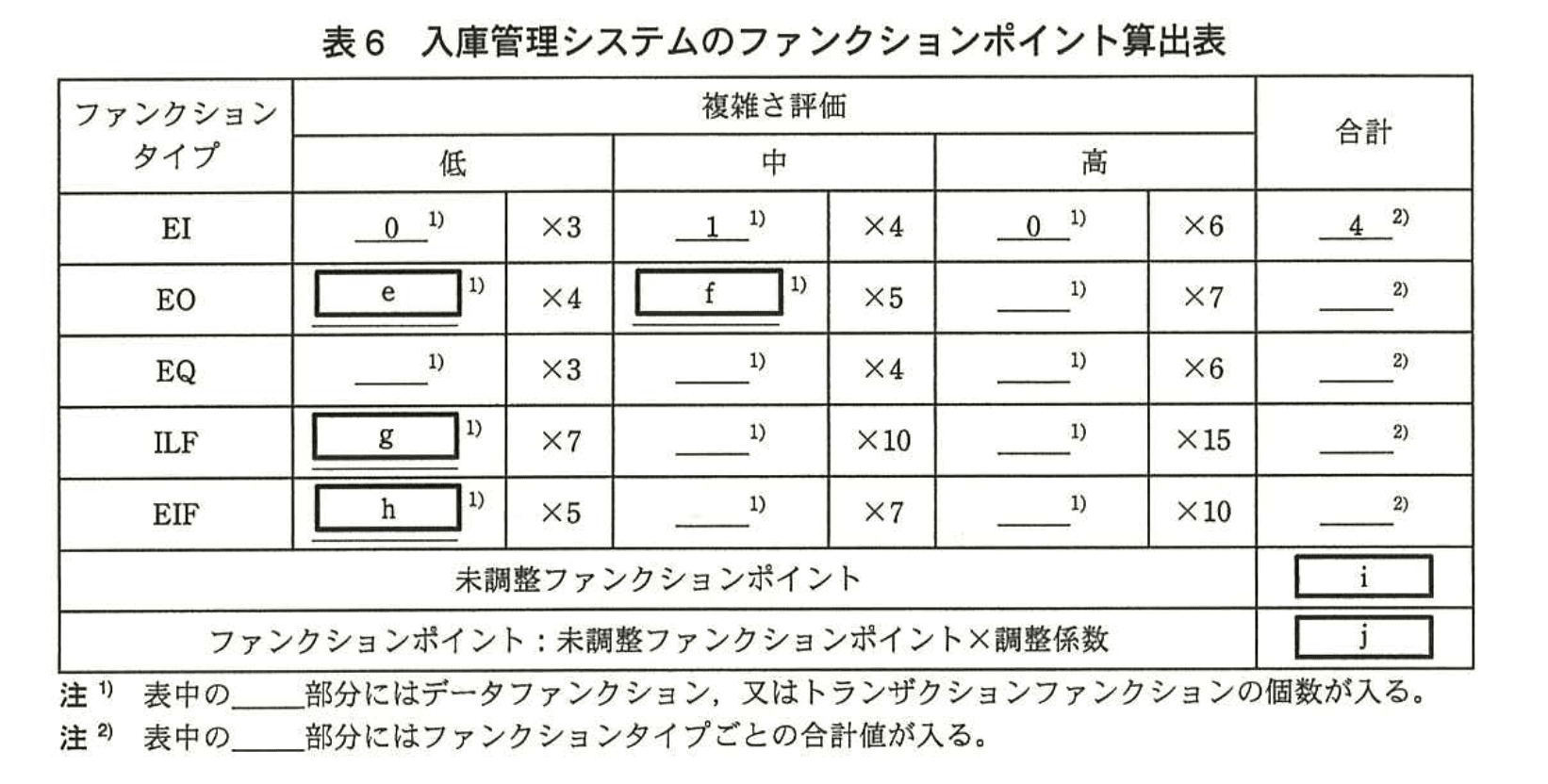

　L君は、表4、表5のデータファンクション一覧、トランザクションファンクション一覧を基に、表6の入庫管理システムのファンクションポイント算出表を作成した。ファンクションポイント算出表では、ファンクションタイプごとに、低・中・高それぞれの複雑さで計測されたファンクションタイプの個数と、複雑さの重み付け係数を掛けて足し合わせ、ファンクションタイプごとの合計値を求める。こうして求めた合計値の総和は、性能や頼性といったシステムの特性を考慮していないことから未調整ファンクションポイントと呼ばれる。システムの特性を調整係数として未調ファンクションポイントに掛け算し、ファンクションポイントを求めた。調整係数は、0.8とする。
