応用情報技術者 2013年 秋期 午前2 問49

流れ図における分岐網羅と条件網羅を満たすテストデータの選択【午前2 解説】

要点まとめ

• 結論：選択肢エのテストデータが分岐網羅と条件網羅の両方を満たす最適な組み合わせです。
• 根拠：分岐網羅は全ての分岐（Yes/No）を通ること、条件網羅は条件式の真偽をそれぞれ網羅することが必要です。
• 差がつくポイントは、条件式「x ≥ 1 or y = 1」と「y > 1」の両方の真偽を漏れなくテストできているかどうかです。

正解の理由

• 条件「x ≥ 1 or y = 1」の真（Yes）を (1,2) で、偽（No）を (0,1)、(0,2) でカバー。
• 条件「y > 1」の真（Yes）を (1,2)、(0,2) で、偽（No）を (0,1) でカバー。
• これにより、全ての分岐（Yes/No）と条件の真偽を網羅し、分岐網羅と条件網羅を同時に満たしています。

よくある誤解

解法ステップ

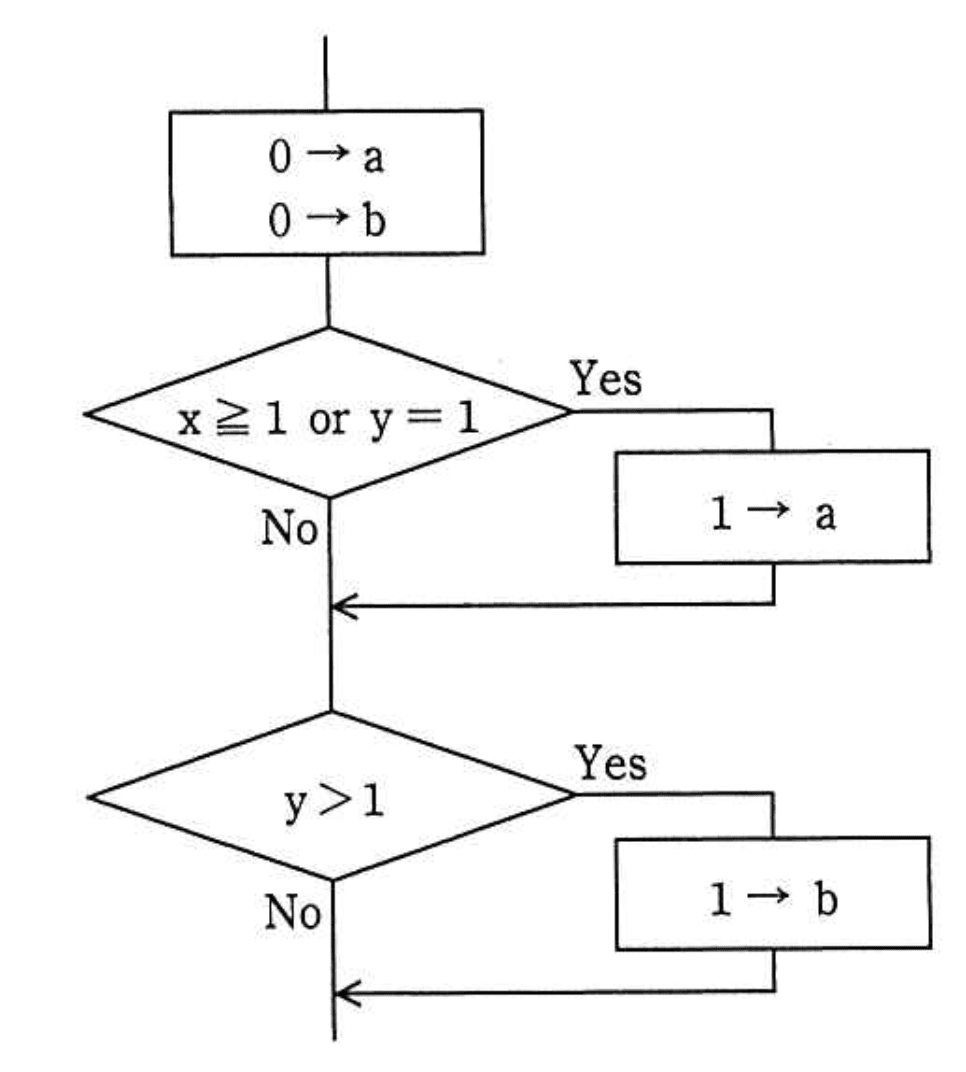

1. 流れ図の条件判断を確認し、条件式を理解する。
2. 分岐網羅のために各条件判断のYes/Noの両方を通るテストデータを探す。
3. 条件網羅のために条件式の各部分（x ≥ 1、y = 1、y > 1）の真偽を個別に網羅する。
4. 各テストデータが条件の真偽と分岐をカバーしているかをチェック。
5. 全ての条件と分岐を満たすテストデータの組み合わせを選択する。

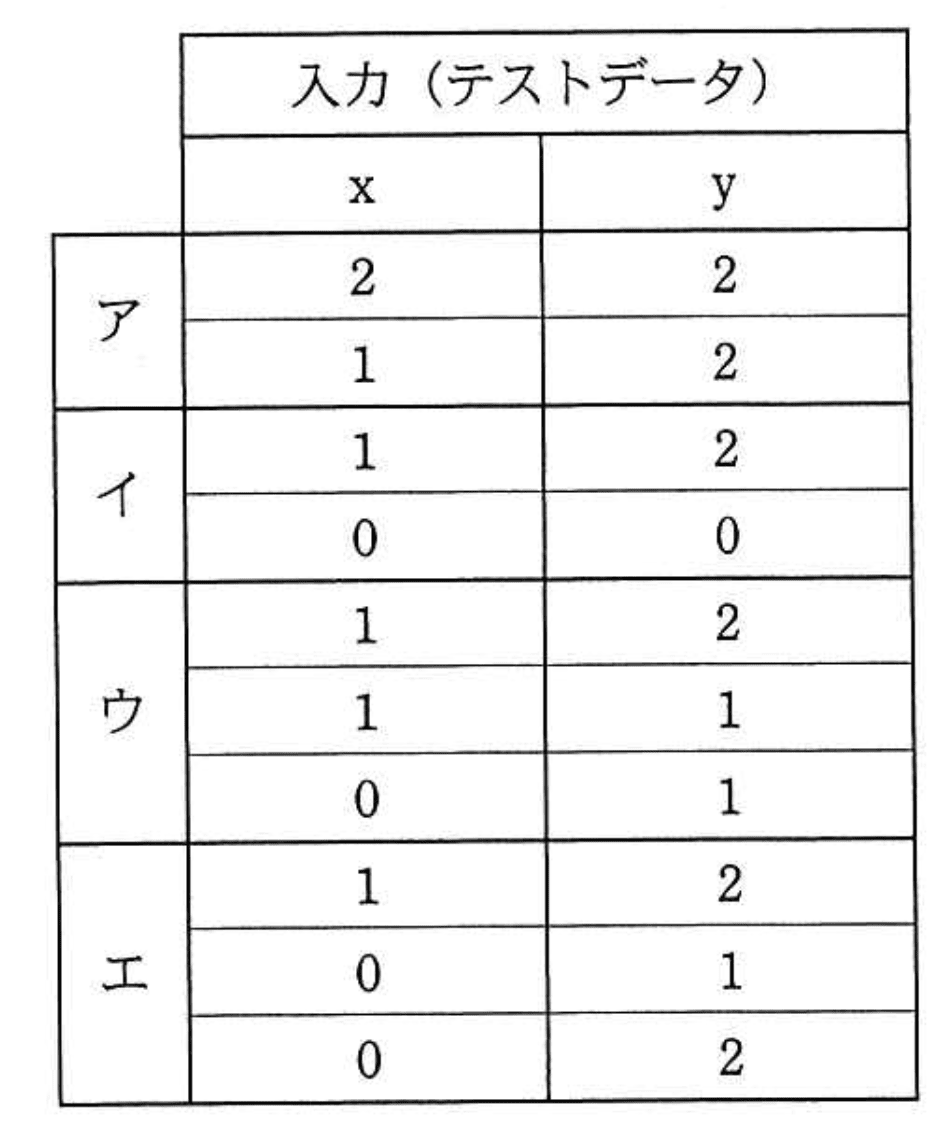

選択肢別の誤答解説

• ア：条件「x ≥ 1 or y = 1」の偽をカバーしていないため条件網羅を満たさない。
• イ：条件「y > 1」の真をカバーできていないため分岐網羅が不十分。
• ウ：条件「y > 1」の偽をカバーしているが、「x ≥ 1 or y = 1」の偽を十分に網羅できていない。
• エ：全ての条件と分岐を網羅しており、正解。
