応用情報技術者 2014年 春期 午前2 問26
問題文

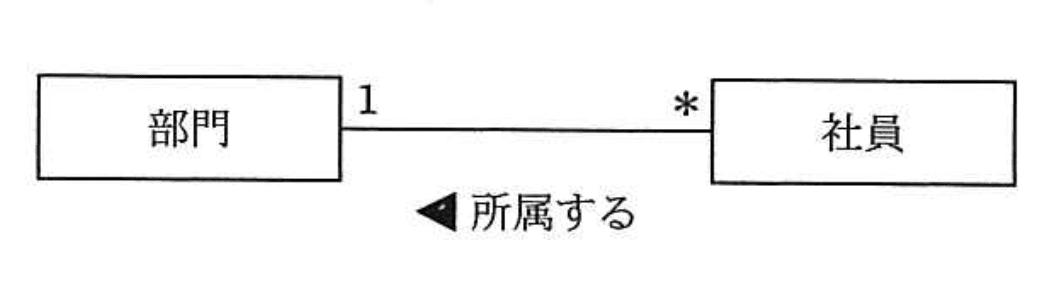

UMLを用いて表した部門と社員の関係を表すデータモデルの説明のうち、適切なものはどれか。
選択肢
ア：社員が1人も所属していない部門は登録できない。
イ：社員は複数の部門に所属することができる。
ウ：どの部門にも所属しない社員は登録できない。（正解）
エ：一つの部門に複数の社員は所属できない。
UMLを用いた部門と社員の関係【午前2 解説】
要点まとめ
- 結論：社員は必ずどこかの部門に所属しなければならない（社員側の多重度は「*」、部門側は「1」で必須所属を示す）。
- 根拠：UMLの多重度「1」は必須の一対多関係を表し、黒塗り三角矢印は所属先の方向を示す。
- 差がつくポイント：多重度の意味と矢印の方向を正確に理解し、必須所属か任意所属かを見極めることが重要。
正解の理由
選択肢ウ「どの部門にも所属しない社員は登録できない」が正解です。
図の社員側の多重度は「*」で複数の社員が存在可能ですが、部門側の多重度は「1」となっており、社員は必ず1つの部門に所属しなければならないことを示しています。黒塗り三角矢印は「所属する」の関係の方向を部門側に向けており、社員が部門に所属する必須関係を表しています。
図の社員側の多重度は「*」で複数の社員が存在可能ですが、部門側の多重度は「1」となっており、社員は必ず1つの部門に所属しなければならないことを示しています。黒塗り三角矢印は「所属する」の関係の方向を部門側に向けており、社員が部門に所属する必須関係を表しています。
よくある誤解
多重度の「1」が「1人だけ」という誤解や、矢印の方向を逆に解釈して「社員は部門に所属しなくてもよい」と考えることがあります。
解法ステップ
- UMLの多重度記号の意味を確認する（「1」は必須、「*」は任意か複数）。
- 矢印の方向を確認し、関係の主導側と従属側を理解する。
- 「所属する」という関係名から意味を推測する。
- 各選択肢の内容と図の情報を照合し、矛盾がないか検証する。
- 最も図の意味に合致する選択肢を選ぶ。
選択肢別の誤答解説
- ア: 「社員が1人も所属していない部門は登録できない」→部門側の多重度は「1」ではなく、社員側の多重度が「*」なので、社員がいなくても部門は存在可能。誤り。
- イ: 「社員は複数の部門に所属できる」→社員側の多重度は「*」だが、部門側は「1」であり、社員は1つの部門にしか所属できない。誤り。
- ウ: 「どの部門にも所属しない社員は登録できない」→社員は必ず1つの部門に所属しなければならないため正解。
- エ: 「一つの部門に複数の社員は所属できない」→社員側の多重度が「*」で複数所属可能なので誤り。
補足コラム
UMLの多重度は「0..1」「1」「*」などで表され、関係の必須性や複数性を示します。黒塗り三角矢印は一般化や集約、依存関係などで使われますが、ここでは「所属する」関係の方向を示すために用いられています。正確な読み取りが合否を分けます。
FAQ
Q: UMLの多重度「1」と「」の違いは何ですか？
A: 「1」は必ず1つ存在することを示し、「」は0個以上の複数存在可能を意味します。
A: 「1」は必ず1つ存在することを示し、「」は0個以上の複数存在可能を意味します。
Q: 矢印の方向は何を示していますか？
A: 矢印は関係の方向性を示し、ここでは社員が部門に所属する方向を表しています。
A: 矢印は関係の方向性を示し、ここでは社員が部門に所属する方向を表しています。
関連キーワード: UML, 多重度、データモデル、所属関係、部門と社員
