応用情報技術者 2017年 春期 午後 問07

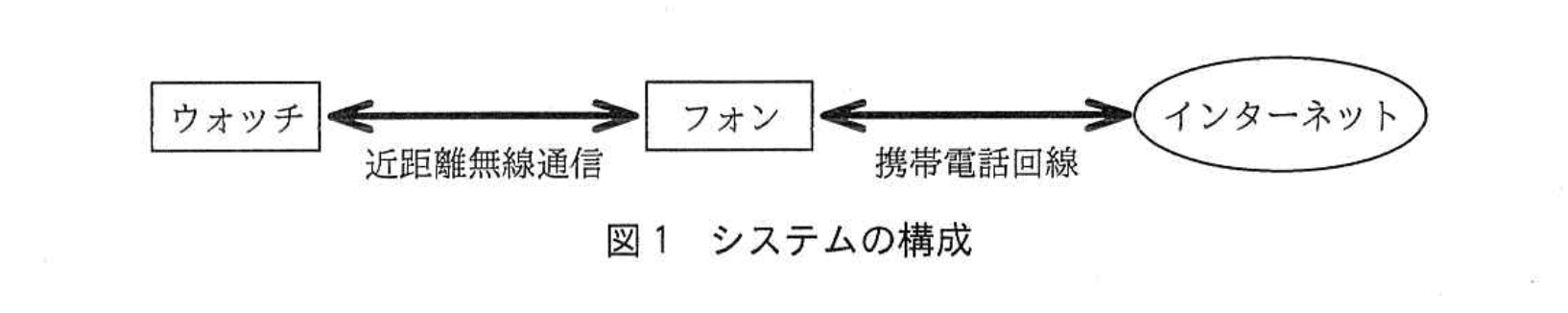

　G社は、腕時計型のスマートウォッチ（以下、ウォッチという）を開発している。ウォッチは、スマートフォン（以下、フォンという）と連携して、電子メール（以下、メールという）の内容表示などを行う。ウォッチとフォンから成るシステムの構成を図1に示す。ウォッチは、フォンを経由してインターネットに接続できる。 　

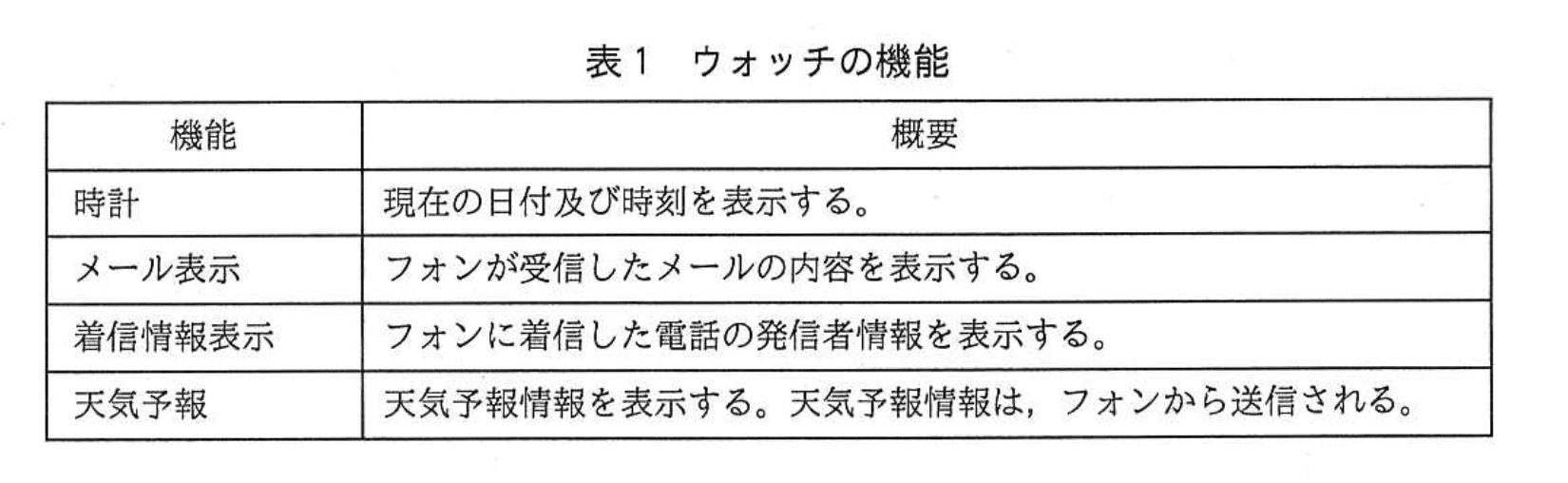

〔ウォッチの構成〕 　ウォッチは、MPU及び日付時刻用タイマを内蔵しており、マイク、通信部、画面表示部及び音声入力スイッチを備えている。画面表示部には、タッチパネルが付随している。 　 〔ウォッチの機能〕 　ウォッチは、タッチパネルへのタッチとマイクへの音声入力によって、機能を切り替えることができる。ウォッチの機能を表1に示す。 　

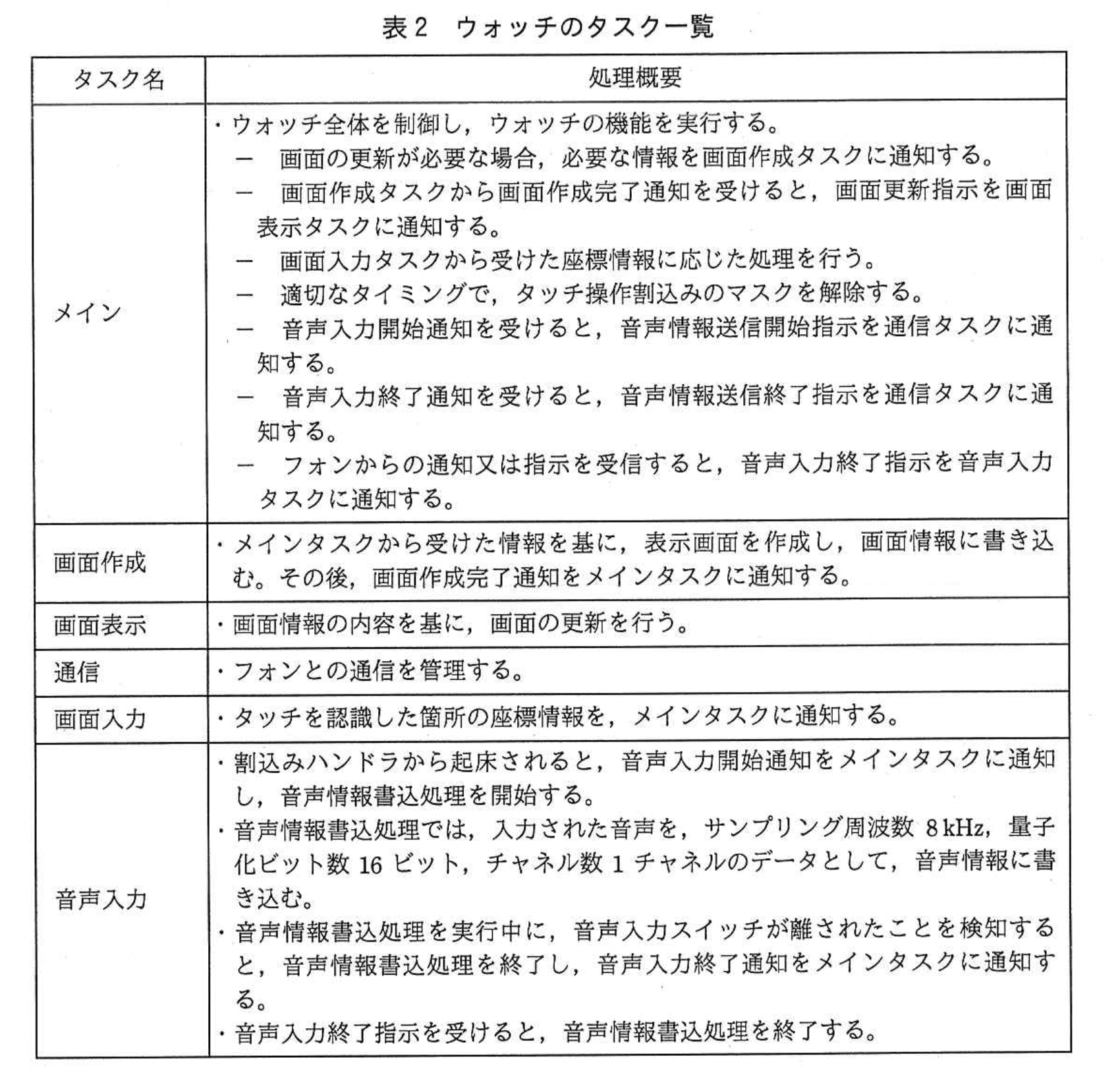

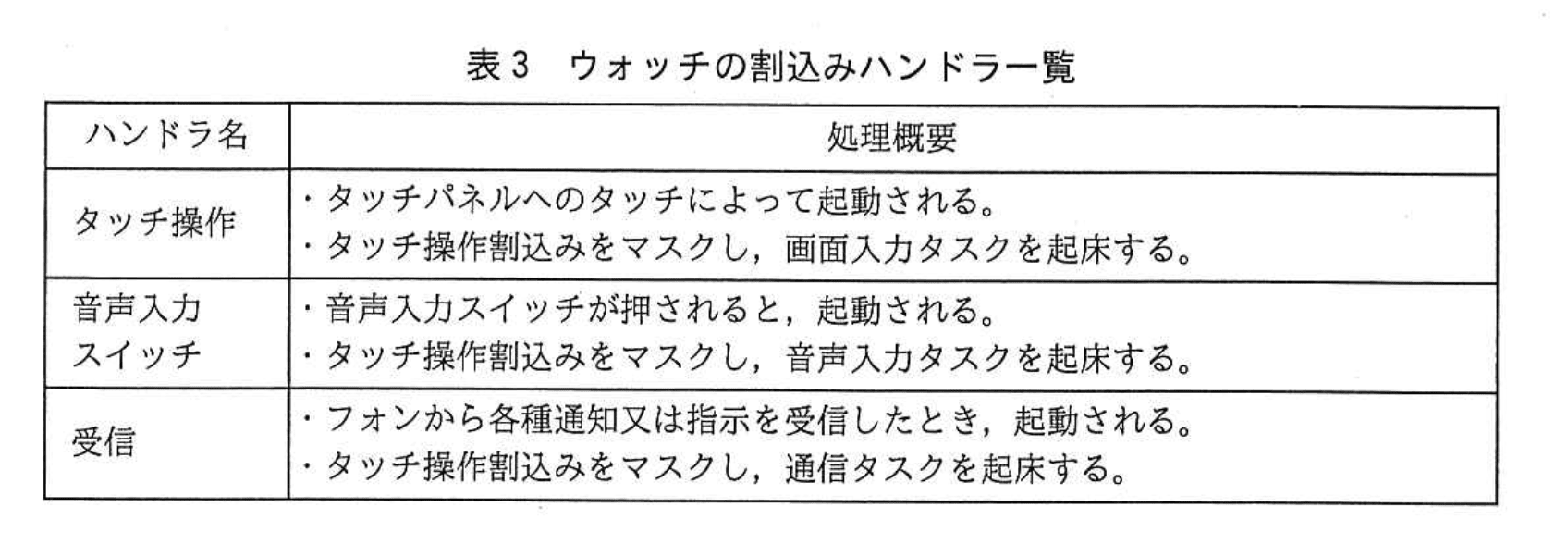

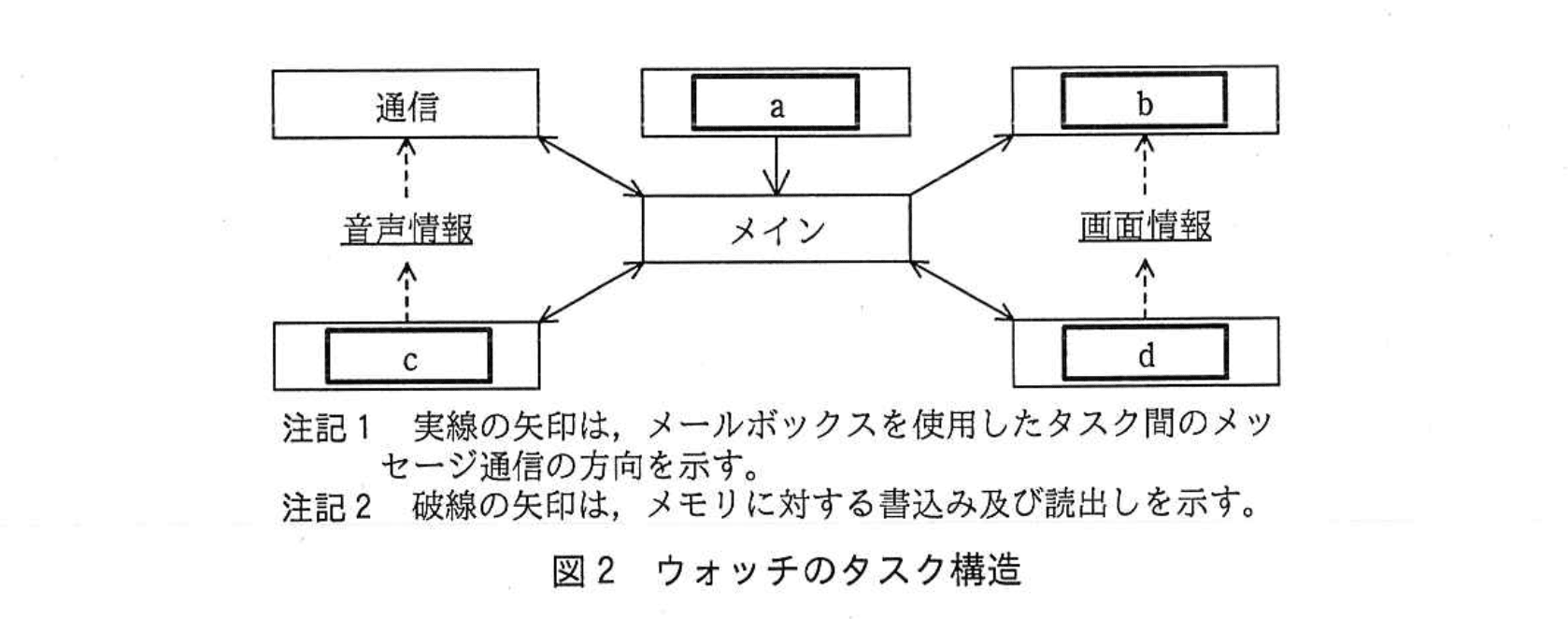

〔ウォッチの動作仕様〕 　ウォッチは、利用者の操作及びフォンからの通信によって、次のとおり動作する。 　・電源が投入されると、時計機能を実行する。 　・フォンから時刻表示指示、メール受信通知、電話着信通知又は天気予報表示指示を受信すると、対応する表1中の機能を実行する。 　・タッチパネルへのタッチを認識すると、機能選択画面を表示する。機能選択画面では、“時計” 及び “天気予報” の二つのボタンが表示される。ボタンへのタッチを認識すると、対応する表1中の機能を実行する。 　・機能選択画面では、ボタン以外の部分へのタッチは無効である。 　・利用者が音声入力スイッチを押すと、フォンに対して音声受付開始通知を送信し、利用者が音声入力スイッチを押し続けている間は、音声受付状態となる。音声受付状態では、音声受付画面を表示し、マイクが感知した音声を、フォンに送信する。利用者が音声入力スイッチを離すと、音声受付状態は解除される。 　・音声受付状態では、タッチパネルへのタッチは無効である。 　・音声受付状態で、フォンから各種通知又は指示を受信した場合は、音声受付状態は解除され、受信した通知又は指示に対応する、表1中の機能を実行する。この連の処理の間、利用者が音声入力スイッチを離さずに押し続けていたとしても、音声受付状態は解除されたままである。再びウォッチを音声受付状態にするには、利用者は、一度、音声入力スイッチを離して、再度、押す必要がある。 　 〔フォンにおける音声処理〕 　フォンは、ウォッチから音声受付開始通知を受信すると、音声処理アプリケーションを起動して、ウォッチからの音声情報の受信を待つ。 　ウォッチから音声情報を受信すると、音声処理アプリケーションは、受信した音声情報を解析する。解析の結果、“時計” という音声を認識した場合には、ウォッチに時刻表示指示を送信する。“天気” という音声を認識した場合には、ウォッチに天気予報表示指示を送信する。いずれの音声も認識できなかった場合には何もしない。 　 〔ウォッチのソフトウェア構成〕 　ウォッチは、イベントドリブンプリエンプション方式のリアルタイム OS を使用する。ウォッチのタスク構造を図2に、ウォッチのタスク一覧を表2に、ウォッチの割込みハンドラ一覧を表3に、それぞれ示す。
