応用情報技術者 2018年 秋期 午前2 問26

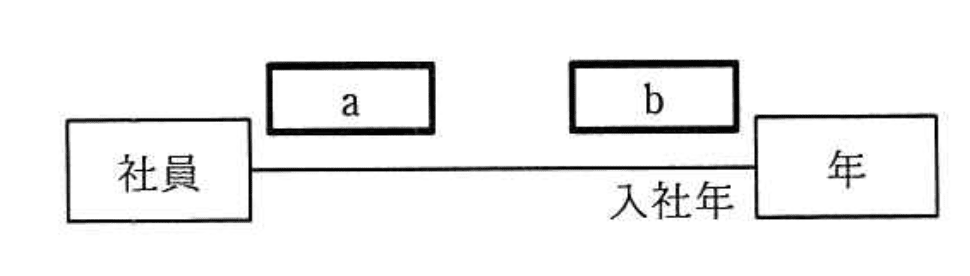

社員と年の対応関係を UMLのクラス図で記述する問題【午前2 解説】

要点まとめ

• 結論：社員側の多重度は「0..*」、年側は「1」が正解です。
• 根拠：全社員は必ず入社年（年クラスのインスタンス）を特定できるため、年側は必ず1つ存在し、年側は毎年存在するため「1」となる。
• 差がつくポイント：年によって社員が入社しないことがあるため、社員側は「0..*」で表し、社員が必ず年に属することを見落とさないことが重要です。

正解の理由

• (1)「全ての社員は入社年を特定できる」→社員は必ず1つの年に属するため、年側の多重度は「1」。
• (2)「年によっては社員が入社しないこともある」→年側は社員を0人以上持つ可能性があるため、社員側は「0..*」。
  また、「年」クラスのインスタンスは毎年存在するため、年側の多重度は「1」と固定されます。

よくある誤解

• 「社員は必ず年に属する」ことを忘れて「0..1」とする誤り。
• 「年に必ず社員がいる」と誤解し「1」とする誤り。年は社員がいなくても存在するため「0..*」が正しい。

解法ステップ

1. 問題文の条件を丁寧に読み、社員と年の関係を整理する。
2. 「全ての社員は入社年を特定できる」→社員は必ず1つの年に属する。
3. 「年によっては社員が入社しないこともある」→年は社員を0人以上持つ可能性がある。
4. 「年」クラスのインスタンスは毎年存在する→年側の多重度は「1」。
5. 以上を踏まえ、多重度を「社員側：0..*」「年側：1」と決定する。

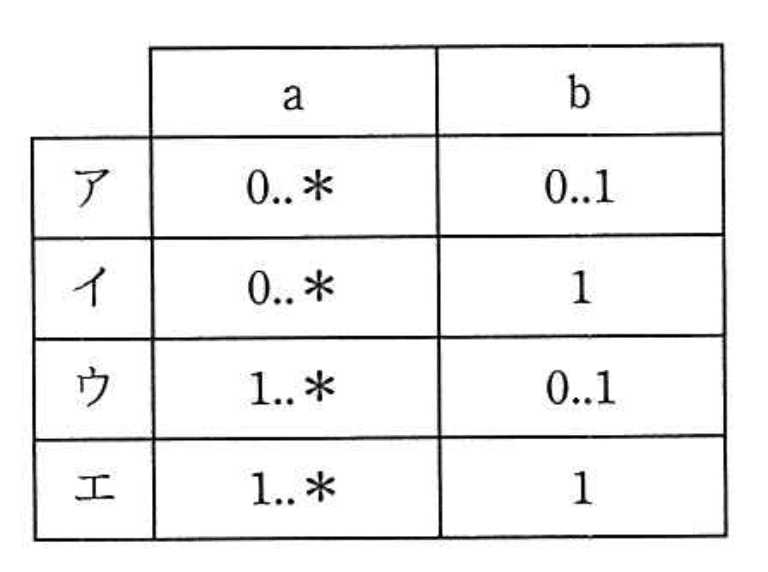

選択肢別の誤答解説

• ア（0..*、0..1）：年側が「0..1」は誤り。全社員は必ず入社年があるため年側は「1」。
• イ（0..*、1）：正解。社員は0人以上、年は必ず1つ存在。
• ウ（1..、0..1）：社員側が「1..」は誤り。社員は0人以上でよく、年側は「1」が正しい。
• エ（1..、1）：社員側が「1..」は誤り。社員は0人以上でよく、必ず1人以上とは限らない。

補足コラム

• 「0..*」は0人以上の任意の数を意味し、存在しなくてもよいことを示します。
• 「1」は必ず1つ存在することを示し、必須の関連を表します。
  この問題では「社員は必ず入社年を持つ」ため、年側は「1」となり、年は毎年存在するため「0..*」ではなく「1」となります。
