応用情報技術者 2020年 秋期 午前2 問27

UMLデータモデルの関係データベース定義に関する問題【午前2 解説】

要点まとめ

• 結論：部品番号とメーカ番号の組み合わせが“納入”表の候補キーの一部となるのが正しい解釈です。
• 根拠：UMLの1対多（1:*）の関係から、“納入”表は部品とメーカーの複合的な関係を表し、両方の主キーを外部キーとして持ちます。
• 差がつくポイント：関係の多重度（1と*）の意味を正確に理解し、外部キーと候補キーの役割を区別できるかが重要です。

正解の理由

よくある誤解

解法ステップ

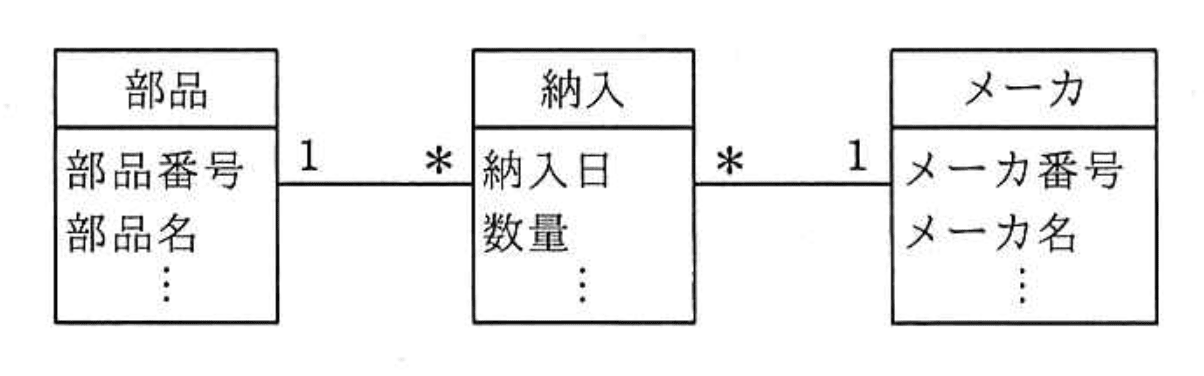

1. UML図の関係線の多重度（1 と *）を確認する。
2. 「納入」表が「部品」と「メーカー」の間の多対多関係を仲介していることを理解する。
3. 「納入」表に両方の主キー（部品番号、メーカー番号）が外部キーとして存在することを認識する。
4. これらの外部キーの組み合わせが「納入」表の候補キーの一部になることを判断する。
5. 選択肢を照らし合わせて正しいものを選ぶ。

選択肢別の誤答解説

• ア: 「同一の部品を同一のメーカーから複数回納入することは許されない」
  → 多重度「*」があるため、複数回の納入は可能であり誤り。
• イ: 「納入表に外部キーは必要ない」
  → 「納入」表は「部品」と「メーカー」の外部キーを持つ必要があるため誤り。
• ウ: 「部品番号とメーカ番号の組みを納入表の候補キーの一部にできる」
  → 正解。複合キーとして適切。
• エ: 「メーカー表は外部キーとして部品番号を持つ」
  → メーカー表は独立したエンティティであり、部品番号を外部キーとして持たないため誤り。
