応用情報技術者 2022年 春期 午後 問05

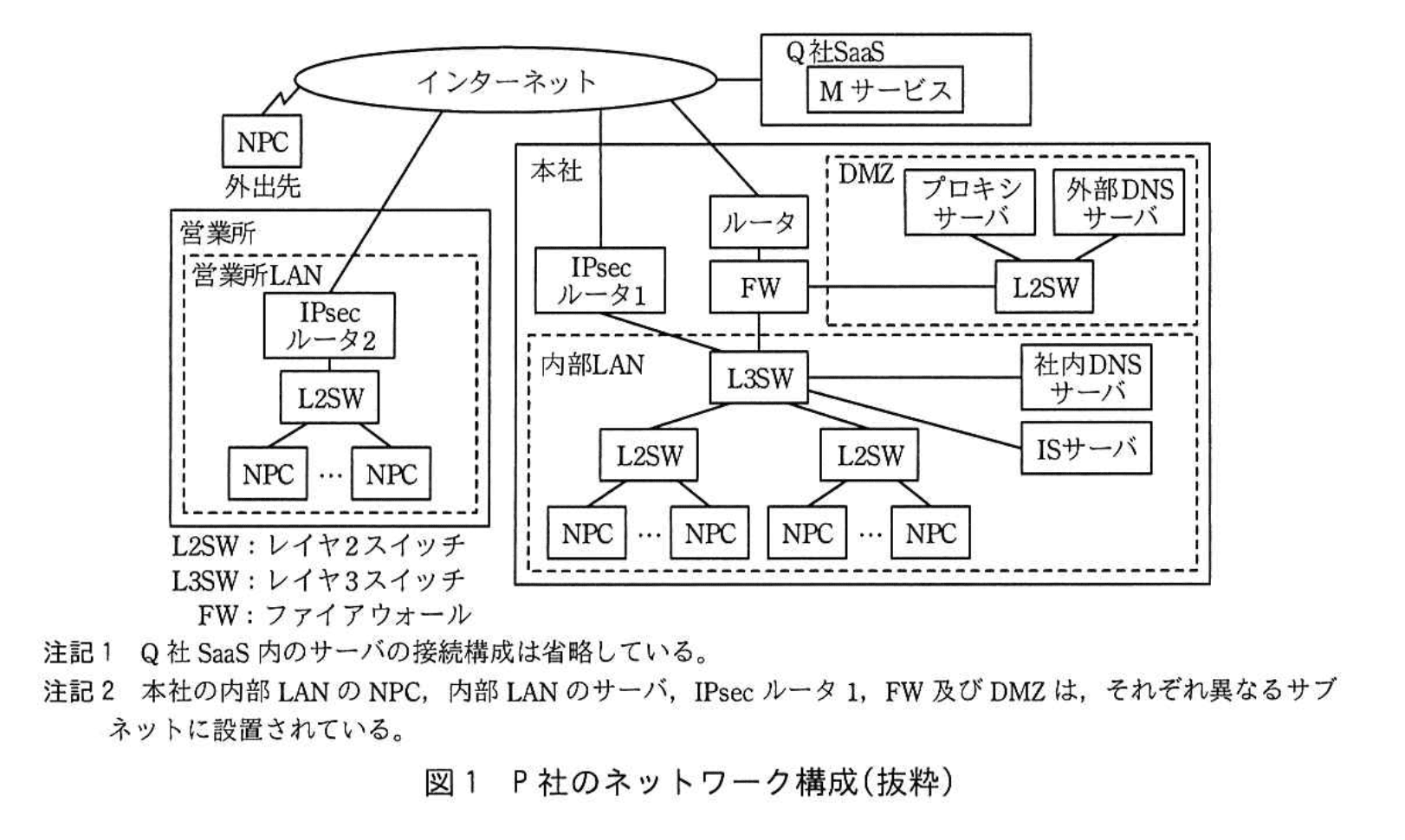

　P社は、本社と営業所をもつ中堅商社である。P社では、本社と営業所の間を、IPsecルータを利用してインターネットVPNで接続している。本社では、情報共有のためのサーバ（以下、ISサーバという）を運用している。電子メールの送受信には、SaaS事業者のQ社が提供する電子メールサービス（以下、Mサービスという）を利用している。ノートPC（以下、NPCという）からISサーバ及びMサービスへのアクセスは、HTTP Over TLS（以下、HTTPSという）で行っている。P社のネットワーク構成（抜粋）を図1に示す。

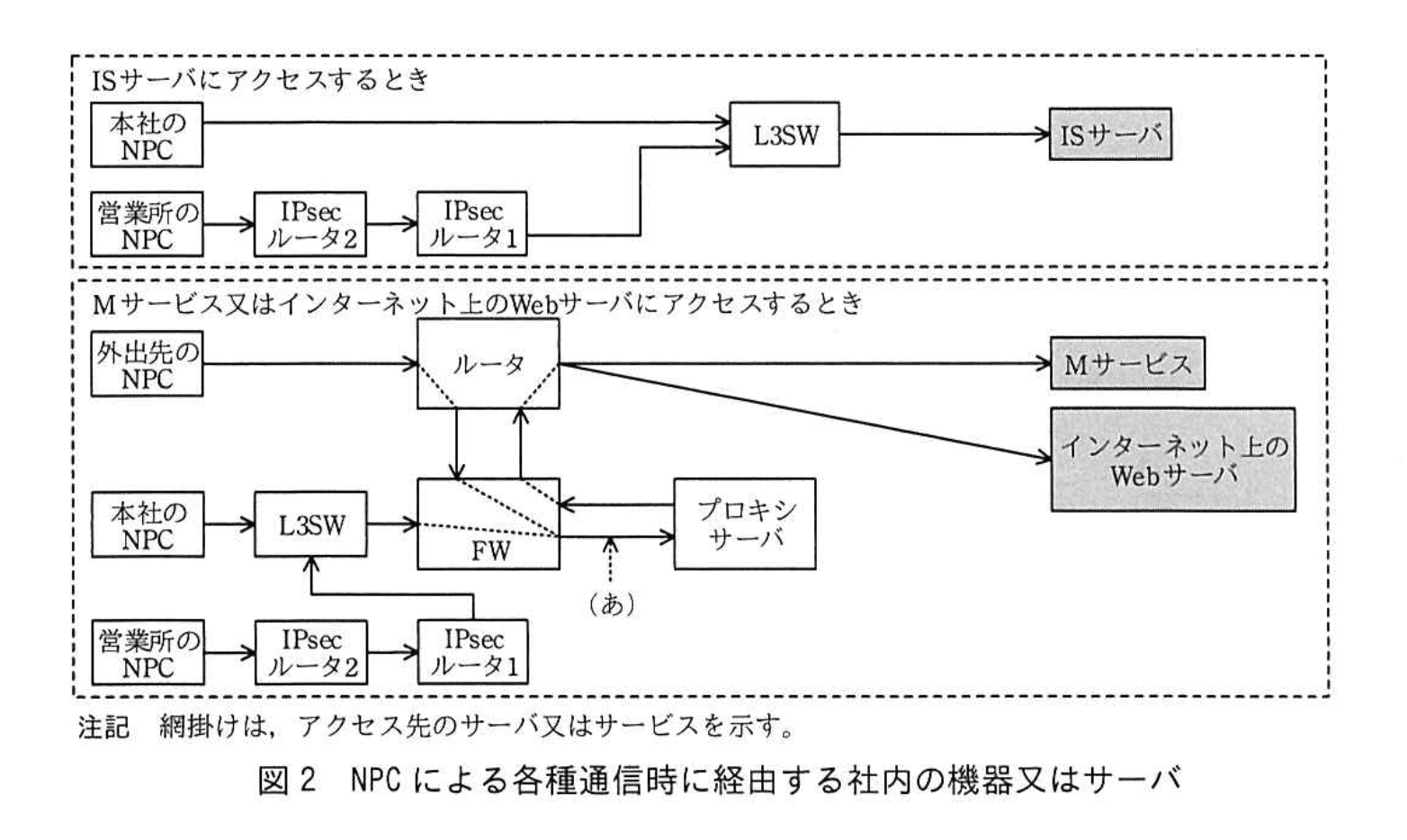

〔P社のネットワーク機器の設定内容と動作〕 　P社のネットワークのサーバ及びNPCの設定内容と動作を次に示す。 　・本社及び営業所（以下、社内という）のNPCは、社内DNSサーバで名前解決を行う。 　・社内DNSサーバは、内部LANのサーバのIPアドレスを管理し、管理外のサーバの名前解決要求は、外部DNSサーバに転送する。 　・外部DNSサーバは、DMZのサーバのグローバルIPアドレスを管理するとともに、DNSキャッシュサーバ機能をもつ。 　・プロキシサーバでは、利用者認証、URLフィルタリングを行うとともに、通信ログを取得する。 　・外出先及び社内の NPCの Webブラウザには、HTTP 及び HTTPS 通信がプロキシサーバを経由するように、プロキシ設定にプロキシサーバの FQDN を登録する。 　　ただし、社内の NPCから ISサーバへのアクセスは、プロキシサーバを経由せずに直接行う。 　・ISサーバには、社内の NPCだけからアクセスしている。 　・外出先及び社内の NPCから M サービス及びインターネットへのアクセスは、プロキシサーバ経由で行う。 　 　NPCによる各種通信時に経由する社内の機器又はサーバを図2に示す。ここで、L2SW の記述は省略している。

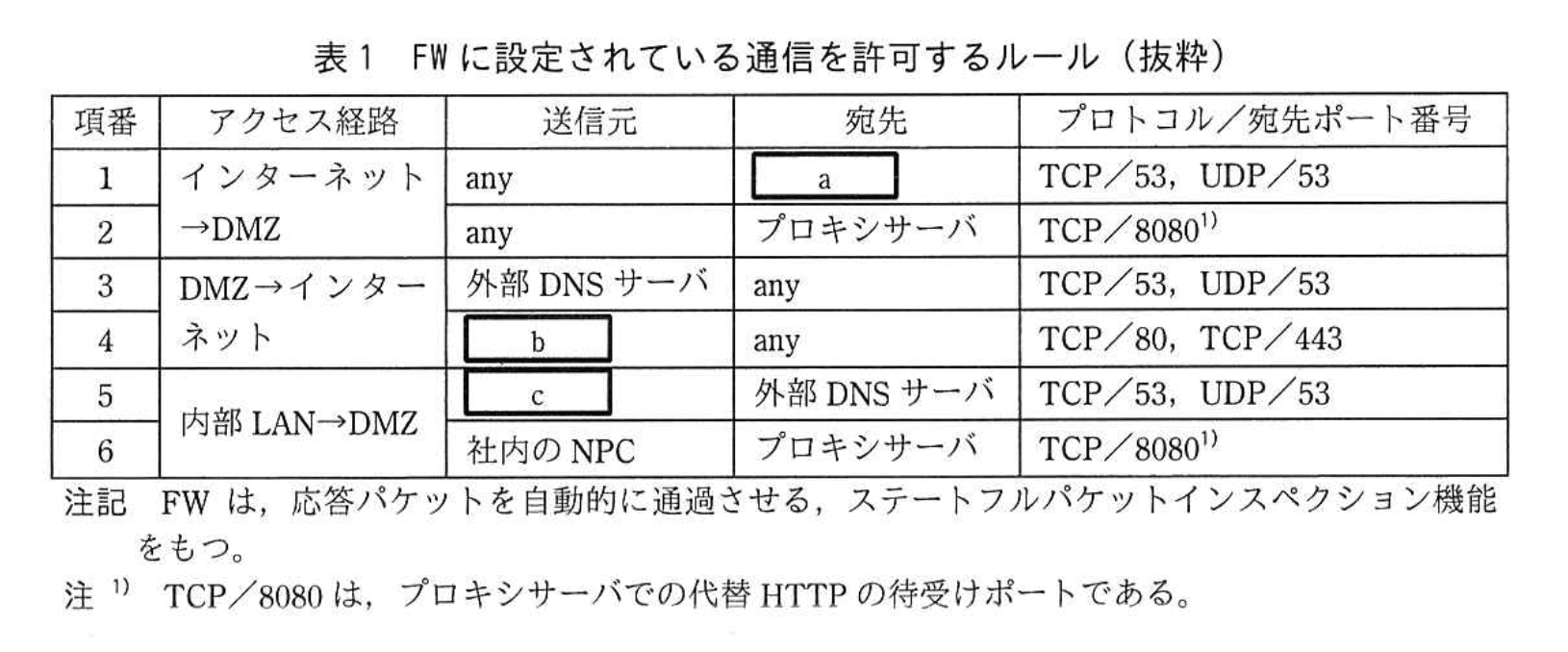

　FW に設定されている通信を許可するルール（抜粋）を表1に示す。

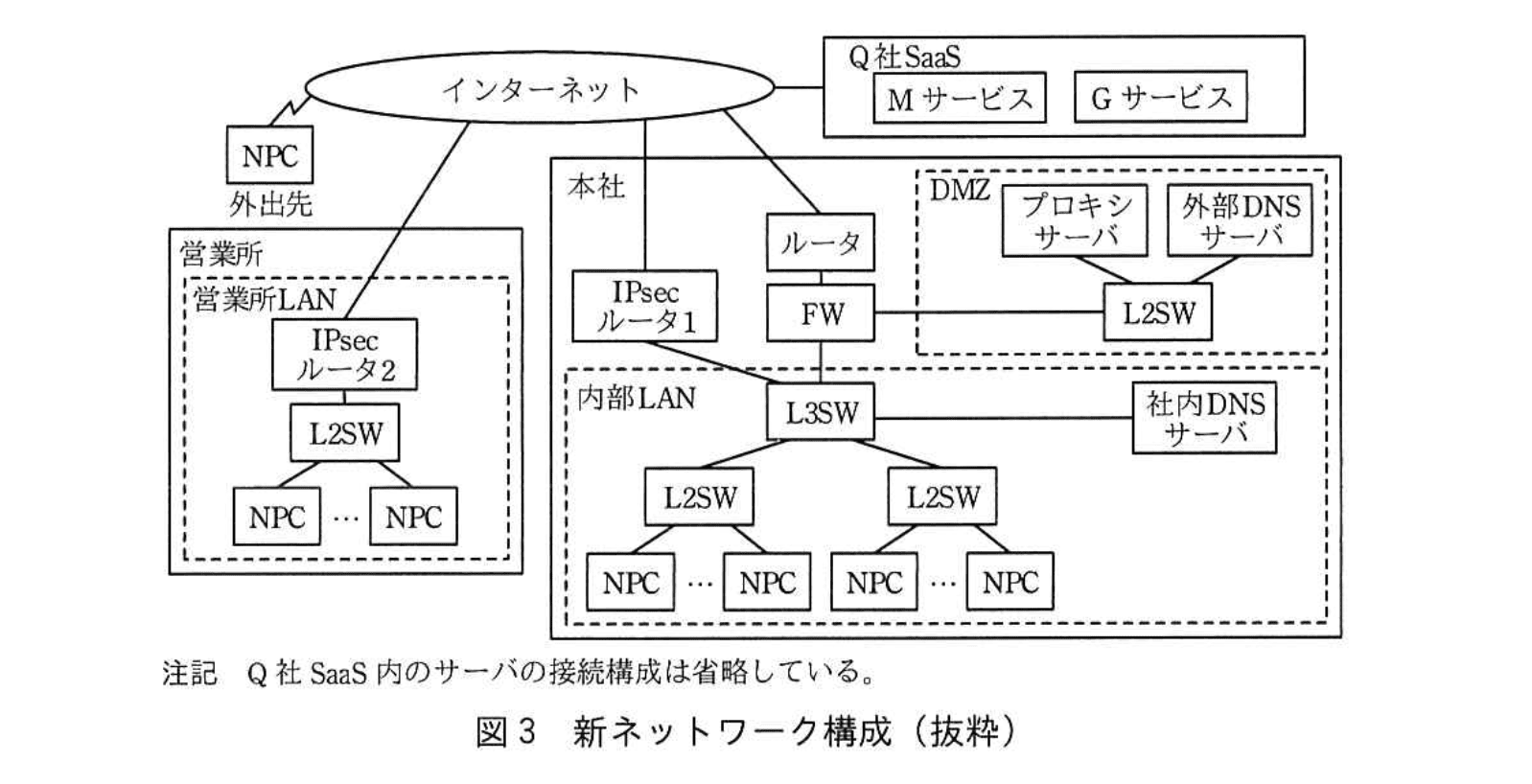

　このたび、P社では、サーバの運用負荷の軽減と外出先からの社内情報へのアクセスを目的に、ISサーバを廃止し、Q社が提供するグループウェアサービス（以下、Gサービスという）を利用することにした。Gサービスへの通信は、Mサービスと同様にHTTPSによって安全性が確保されている。Gサービスを利用するためのネットワーク（以下、新ネットワークという）の設計を、情報システム部のR主任が担当することになった。 　 〔新ネットワーク構成と利用形態〕 　R主任が設計した、新ネットワーク構成〔抜粋〕を図3に示す。

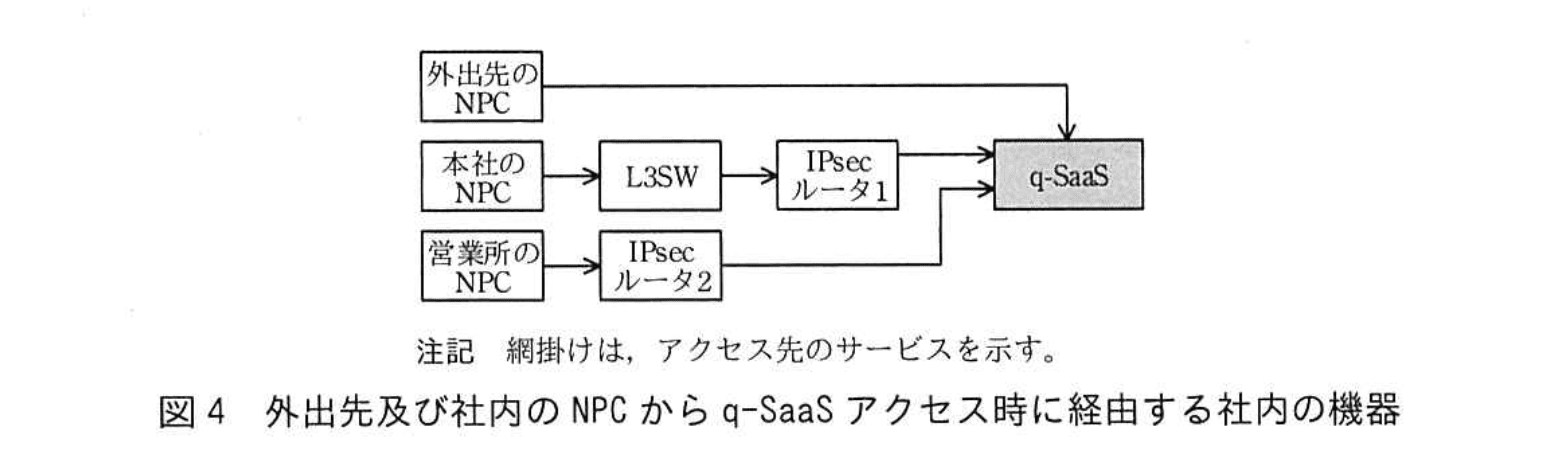

　新ネットワークでは、サービスとインターネットの利用状況を管理するために、外出先及び社内の NPCから M サービス、G サービス及びインターネットへのアクセスを、プロキシサーバ経由で行うことにした。 　R 主任は、ISサーバの廃止に伴って不要になる、次の設定情報を削除した。 　・① NPCの Webブラウザの、プロキシ例外設定に登録されている FQDN 　・社内 DNSサーバのリソースレコード中の、ISサーバの A レコード 　 〔G サービス利用開始後に発生した問題と対策〕 　G サービス利用開始後、インターネットを経由する通信の応答速度が、時間帯によって低下するという問題が発生した。FWのログの調査によって、FW が管理するセッション情報が大量になったことによる、FWの負荷増大が原因であることが判明した。そこで、FW を迂回する通信量を削減するために、M サービス及び G サービス（以下、二つのサービスを合わせて q-SaaS という）には、プロキシサーバを経由せず、外出先の NPCは HTTPS でアクセスし、本社の NPCは IPsec ルータ 1 から、営業所の NPCは IPsec ルータ 2 から、インターネット VPN を経由せず HTTPS でアクセスすることにした。この変更によって、q-SaaS の利用状況は、プロキシサーバの通信ログに記録されなくなるので、Q社から提供されるアクセスログによって把握することにした。 　外出先及び社内の NPCから q-SaaS アクセス時に経由する社内の機器を図4に示す。ここで、L2SW の記述は省略している。

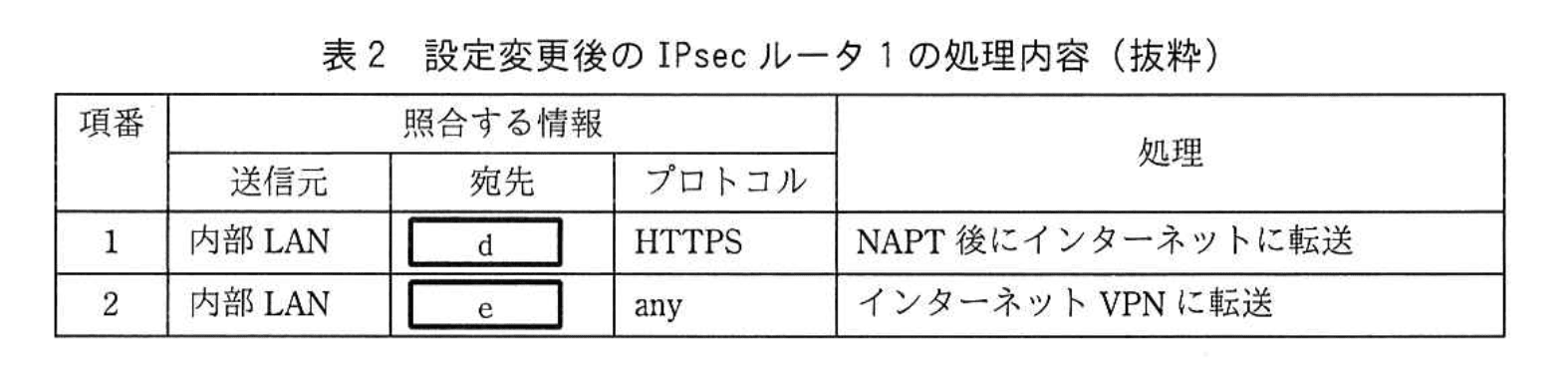

　図4に示した経路に変更するために、R 主任は、② L3SW の経路表に新たな経路の追加、及び IPsec ルータ 1 と IPsec ルータ 2 の設定変更を行うとともに、NPCの Webブラウザでは、q-SaaS利用時にプロキシサーバを経由させないよう、プロキシ例外設定に、Mサービス及びGサービスのFQDNを登録した。 　設定変更後のIPsecルータ1の処理内容〔抜粋〕を表2に示す。IPsecルータ1は、受信したパケットと表2中の照合する情報を比較し、パケット転送時に一致した項番の処理を行う。

　IPsecルータ2もIPsecルータ1と同様の設定変更を行う。これらの追加設定と設定変更によってFWの負荷が軽減し、インターネット利用時の応答速度の低下がなくなり、R主任は、ネットワークの構成変更を完了させた。
