応用情報技術者 2024年 秋期 午前2 問29

オブジェクト図の多重度判定【午前2解説】

正解の理由

• 地域―仕入先：大阪には複数の仕入先（25, 37）があり、各仕入先は必ず1つの地域（東京または大阪）に属している。したがって「地域側に1、仕入先側に*」。
• 仕入先―仕入：仕入先11は #01,#02,#03 と複数の仕入を持ち、各仕入（#01 等）は一つの仕入先にのみ接続されている。したがって「仕入先側に1、仕入側に*」。
• 仕入―部品：#01 と #03 が同じ部品136に接続されるなど、1つの部品に対して複数の仕入が存在し得る。一方、各仕入は特定の1つの部品を参照している。したがって「仕入側に*、部品側に1」。

解法ステップ

1. UMLの多重度の読み方を明確にする：ある関連線の端に記された数は「その端にあるクラスのインスタンスが、反対側のインスタンス1つに対して何個対応するか」を示す。

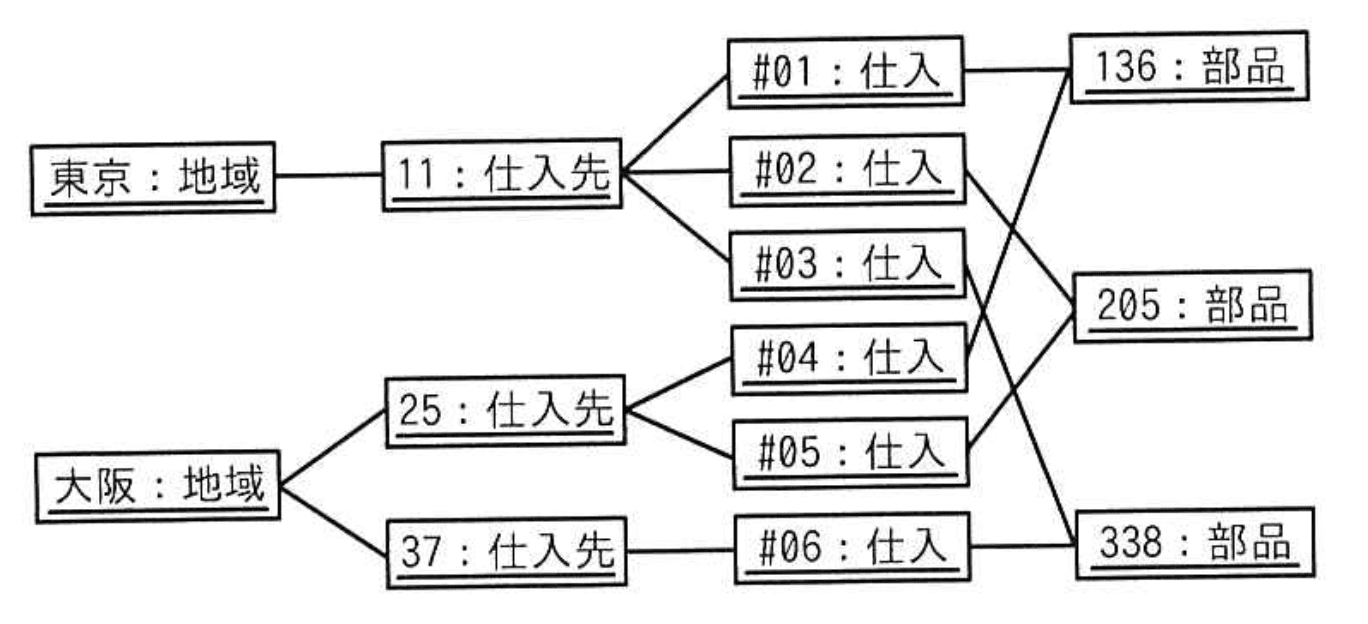

2. オブジェクト図の各接続を観察する：
   • 地域 → 複数の仕入先（大阪が2つの仕入先を持つ） ⇒ 地域は複数の仕入先を持ち得る。
   • 仕入先 → 複数の仕入（11が#01,#02,#03） ⇒ 仕入先は複数の仕入を持ち得る。
   • 仕入 → 単一の部品（各仕入は1つの部品に接続） ⇒ 仕入は1つの部品に対応する。
   • 同一部品に複数の仕入が接続している事実から、部品側は1、仕入側は*。
3. 各関係について上記ルールを当てはめ、選択肢と照合する。

選択肢別の誤答解説

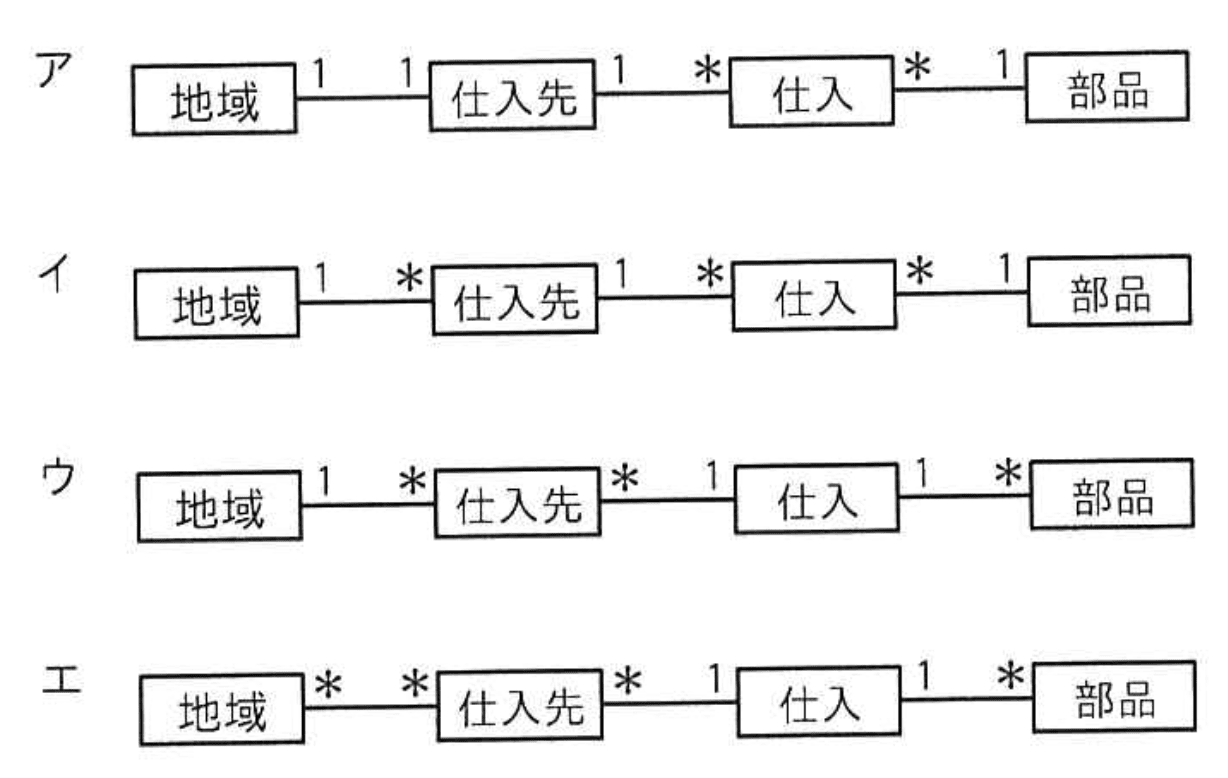

• ア：地域―仕入先が双方とも「1」となっているため、同一地域に複数の仕入先が存在する図（大阪に25,37がいる）と矛盾します。また、仕入―部品の指定が「仕入側*、部品側1」は合っているものの、地域側の誤りで全体が不適切です。
• ウ：仕入先―仕入の指定が「仕入先側に*、仕入側に1」となっており、「1つの仕入が複数の仕入先に属する」ことを意味してしまいます。オブジェクト図では各仕入（#01 等）は単一の仕入先に接続されているため、この方向は逆です（正しくは「仕入先側に1、仕入側に*」）。
• エ：地域―仕入先が「地域側に*、仕入先側に*」とされており、各仕入先が複数地域に属する可能性を許してしまいます。図では各仕入先は1つの地域に所属しているため不整合です。また、仕入―部品が「仕入側に1、部品側に*」となっており、これは「1つの仕入が複数の部品を参照する」ことを示すため図と異なります。

よくある誤解

• 多重度の向きを読み違える：多重度は「端に書かれたクラスが、反対側の1インスタンスに対して何個あるか」を示します。端と反対側を混同すると逆向きの結論になります。
• オブジェクト図の「サンプル数」をそのまま固定値と誤解する：オブジェクト図はインスタンス例なので「ある接続が存在する」ことは示せますが、必ずしも最大数を限定するわけではありません。試験では提示された接続の様子（多数接続されているか、常に接続されているか）から合理的な多重度を推定します。
• 0と1の違いの見落とし：提示選択肢に 0..1 や 1..* といった細かい表現がない場合、図上で常に接続があることが確認できれば1を選びます。選択肢が限定されている点に注意しましょう。
