データベーススペシャリスト 2019年 午前2 問03

組織階層モデリング【午前2解説】

正解の理由

解法ステップ

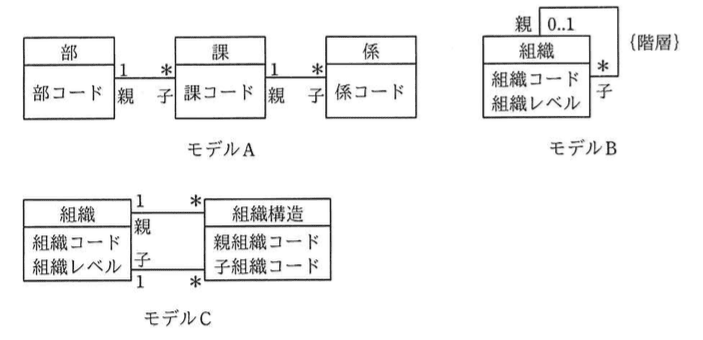

1. 各モデルの構造を整理する（モデルA：階層ごとに別エンティティ、モデルB：自己参照、モデルC：連関表）。
2. 「新しい組織レベル追加時のスキーマ変更」を各モデルに当てはめる（モデルAはエンティティ追加が必要、B/Cは不要）。
3. 「多親（同一子に複数の親）」が表現可能かを確認（モデルBは親側が $\mathrm{0..1}$ のため不可、モデルCは連関表に複数行を持てるため可）。
4. 「実装上の外部キーの向き」を検証（自己参照モデルでは子が親の識別子を参照する）。
5. 「循環の発生可能性と防止手段」を検討し、モデルCでの制約の必要性を確かめる。

選択肢別の誤答解説

• ア: 誤り
  モデルAは部・課・係それぞれを別エンティティで表現しているため、さらに深い「新しいレベル」を導入する際は新エンティティとそれに対応する関連を追加する必要がある（スキーマ変更）。一方、モデルB（自己参照）とモデルC（連関表）は同一テーブル構成でレベルをデータで表すため、スキーマ変更は不要でデータ追加のみで対応可能。
• イ: 誤り
  モデルBは親カーディナリティが $\mathrm{0..1}$ なので一つの子に対して複数親を直接表せない（単一親ツリー）。しかしモデルCの連関表は親／子の組合せを行単位で保持するため、同一の子組織コードに対して複数行を入れれば「多親」を表現できる（DAGやネットワーク構造が可能）。
• ウ: 誤り
  モデルB（再帰的自己参照）を関係DBに実装する場合、通常は子レコードが親を参照する形で外部キーを持つ（例：組織テーブルに parent_org_code カラムを設け、それが同じ組織テーブルの組織コードを参照する）。選択肢の記述は外部キーの向きを逆にしており不正確です。例：

  CREATE TABLE organization (
    org_code   VARCHAR PRIMARY KEY,
    parent_org_code VARCHAR REFERENCES organization(org_code)
  );


• エ: 正しい
  モデルCは連関表により自由に親子ペアを追加できるため、誤って循環を作ることが可能である。従って「循環しないように制約を課す必要がある」という記述は妥当であり、本設問の正しい解釈です。

よくある誤解

• 「再帰モデル（モデルB）でも多親はOK」という誤解：モデルBの親側が $\mathrm{0..1}$ の場合、子は最大1つの親しか参照できないため多親は表現できません。多親が必要なら連関表（モデルC）を使う。
• 「スキーマは常に変更不要」：データで階層を表すモデル（B/C）はスキーマ変更不要だが、階層ごとに別エンティティを持つ設計（モデルA）は新レベルでスキーマ変更が必要になる。
• 「循環はデータ上の問題なので放置してよい」：循環があると再帰走査が無限ループになったり集計が誤ったりするため、明示的な検査・制約が必須。

補足コラム

• モデルA（階層ごとのエンティティ）
  長所：各階層に固有の属性を持たせやすく、概念的に分かりやすい。
  短所：階層変更に弱く、レベル追加でスキーマ改修が必要。
• モデルB（自己参照）
  長所：スキーマがシンプルで深さに柔軟、単一親のツリー構造に最適。
  短所：多親は表現不可。循環防止のチェックは必要。
• モデルC（連関表）
  長所：多親・任意の階層構造（DAG）を表現可能。柔軟性が高い。
  短所：循環防止など整合性維持が複雑、問い合わせがやや煩雑。

• DB側での検査：INSERT/UPDATE時に再帰CTEで祖先を辿り、自分自身が含まれていないか確認するトリガーを設ける。
• アプリケーション層で検査：変更前にグラフ探索で検証する。
• 代替設計：閉包表（祖先-子の全対）やパス文字列、左右番号法（nested set）等で整合性や高速検索を両立する方法もある。

WITH RECURSIVE ancestors(org_code, parent_org_code) AS (
  SELECT org_code, parent_org_code FROM organization WHERE org_code = 'X'
  UNION ALL
  SELECT o.org_code, o.parent_org_code
  FROM organization o
  JOIN ancestors a ON o.org_code = a.parent_org_code
)
SELECT * FROM ancestors;
