エンベデッドシステムスペシャリスト 2018年 午前2 問15


問題文

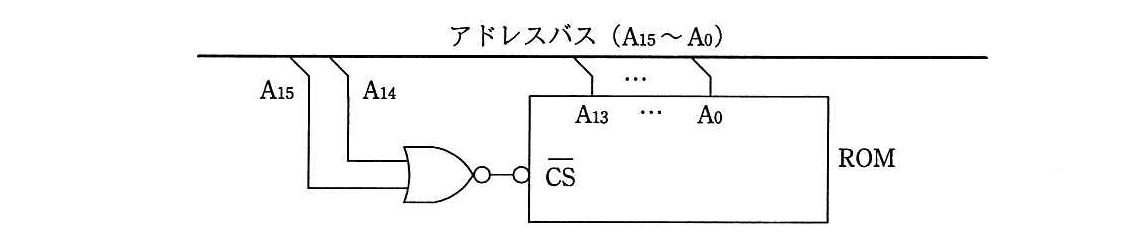

プログラムと定数をROMから読み出すために、アドレスバスとチップセレクト信号()を図のように接続した。アドレスバスはA0がLSBである。このROMにアクセスできるメモリアドレスの範囲はどれか。ここで、解答群の数値は16進数で表記してある。
エンベデッドシステムスペシャリスト 2018年 午前2 問15の問題画像

選択肢

ア:0000~1FFF
イ:4000~7FFF
ウ:4000~FFFF(正解)
エ:C000~FFFF

🔒 解説は解答すると表示されます

ROMのアドレス選択範囲【午前2解説】

正解の理由

ROMのチップセレクト端子は、端子名の上線と入力側のバブルから、Lowレベルで選択される端子だと分かります。
図のゲートは、ORゲートの出力にバブルが付いているためNORゲートです。したがって、チップセレクト信号は次のようになります。
この信号がLowになるのは、またはの少なくとも一方が1のときです。つまり、上位2ビットが00以外のアドレスでROMが選択されます。
  • 01:4000~7FFF
  • 10:8000~BFFF
  • 11:C000~FFFF
これらを合わせると、ROMにアクセスできる範囲は4000~FFFFです。よって、正解はウです。

解法ステップ

  1. ROMの容量を読み取ります。
    ROMのアドレス入力はA₁₃~A₀の14本なので、ROM内部で指定できるアドレス数は個です。
  2. チップセレクト信号の有効レベルを確認します。
    端子名の上線とバブルから、CSはLowで有効です。
  3. ゲートの論理を確認します。
    ORゲートの出力にバブルが付いているため、出力はです。
  4. ROMが選択される条件を求めます。
    出力がLowになるのは、またはが1のときです。上位2ビットが00の範囲を除き、4000~FFFFが選択されます。

選択肢別の誤答解説

  • ア:0000~1FFF
    上位ビットが00の範囲です。このときNORゲートの出力はHighとなり、Low有効のCS端子は選択されません。
  • イ:4000~7FFF
    上位2ビットが01の範囲だけを示しています。10と11の範囲も条件を満たすため、範囲が不足しています。
  • ウ:4000~FFFF
    上位2ビットが00以外の範囲をすべて含んでおり、正しい範囲です。
  • エ:C000~FFFF
    上位2ビットが11の範囲だけです。01と10の範囲もROMが選択されます。

よくある誤解

  • CSの上線やバブルを見落とす
    チップセレクトがHigh有効かLow有効かで、選択条件は変わります。端子名の上線や入力側のバブルを必ず確認します。
  • バブル付きORゲートをORゲートとして扱う
    出力にバブルが付いているため、論理はORではなくNORです。
  • ROMのアドレス入力本数だけでアドレス範囲を決める
    A₁₃~A₀はROM内部の番地指定に使われます。アクセス可能な全体の範囲は、A₁₅・A₁₄によるチップ選択条件も合わせて判断します。

補足コラム

ROMにはA₁₃~A₀だけが接続されているため、ROM内部から見ると、上位ビットA₁₅・A₁₄の違いは区別されません。ただし、この回路では上位ビットが00以外ならROMが選択されます。そのため、ROM内部の同じ番地が複数のアドレス範囲に対応します。このように、複数のアドレスから同じ記憶領域を参照できる状態を、アドレスのミラーと呼ぶことがあります。

FAQ

なぜ4000~FFFFが連続した範囲になるのですか?
上位2ビットの組合せ01、10、11がすべて選択条件を満たすためです。それぞれの範囲を連結すると、4000~FFFFになります。
ROMの容量は、アクセス範囲の大きさと同じですか?
同じとは限りません。ROM内部の容量は14本のアドレス入力から16K個ですが、チップ選択条件により、より広いアドレス範囲から同じROMにアクセスできます。

関連キーワード: ROM、アドレスバス、チップセレクト信号、アクティブロー、NORゲート、アドレスデコード、アドレスミラー
