エンベデッドシステムスペシャリスト 2023年 午前2 問11

タイマー割込み周期の設定【午前2解説】

正解の理由

解法ステップ

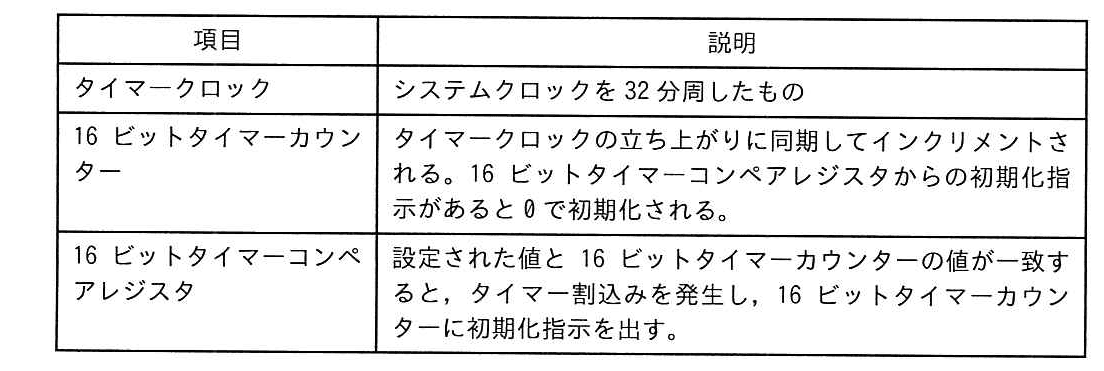

1. システムクロックを分周し、タイマークロックを求めます。
   $32\mathrm{MHz}÷32=1\mathrm{MHz}$
2. タイマークロックの周期を求めます。
   $1÷1\mathrm{MHz}=1\mu \mathrm{s}$
3. 20ミリ秒をマイクロ秒に換算します。
   $20\mathrm{ms}=20,000\mu \mathrm{s}$
4. カウンターが0から数えることを考慮し、比較レジスタの値を求めます。
   $20,000-1=19,999$

選択肢別の誤答解説

よくある誤解

• システムクロックをそのままタイマーの動作周波数として計算する
  タイマークロックは32分周後の1 MHzです。システムクロックの32 MHzを使うと、周期を誤って計算してしまいます。
• カウント数と比較レジスタの設定値を同じにする
  0から数えるため、20,000カウントにする設定値は19,999です。
• ミリ秒とマイクロ秒の換算を誤る
  1ミリ秒は1,000マイクロ秒です。20ミリ秒は20,000マイクロ秒です。
