エンベデッドシステムスペシャリスト 2024年午前2 問10

問題文

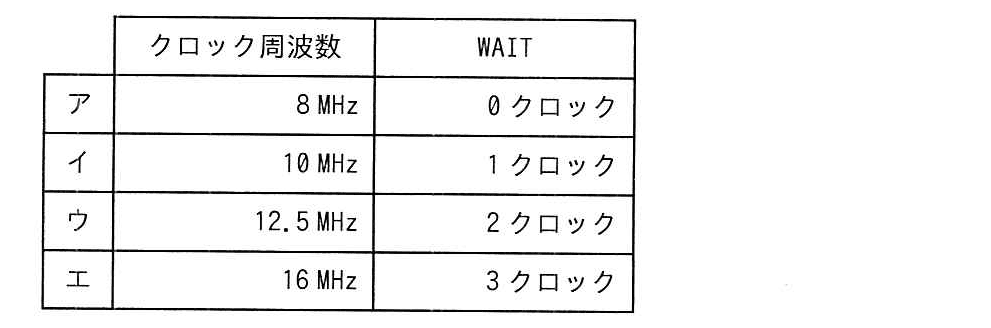

WAITが入らないときには4クロックでメモリアクセスするMPUがある。メモリアクセスが最も速い組合せはどれか。

🖊️ 解答を隠して解いてみる

ア：

イ：

ウ：

エ：（正解）

🔒 解説は解答すると表示されます

WAITがない場合、メモリアクセスには4クロックかかります。WAITが1クロック増えるごとに、アクセスに必要なクロック数も1クロック増えます。

メモリアクセス時間は、次の式で求められます。

メモリアクセス時間 = \frac{4 + WAIT 数}{クロック周波数}

各選択肢の時間を比べると、次のとおりです。

最も時間が短いのはエなので、メモリアクセスが最も速い組合せです。

クロック周波数の逆数が、1クロックにかかる時間です。例えば16 MHzでは、1クロックは

1 \div 16 MHz = 62.5 ns

です。7クロックなら、アクセス時間は

62.5 \times 7 = 437.5 ns

となります。

Q. WAITは何を表しますか？
A. MPUがメモリの応答を待つために追加するクロック数です。WAITが増えるほど、メモリアクセス時間は長くなります。

Q. MHzのまま計算してもよいですか？
A. はい。クロック数をMHzで割ると時間はマイクロ秒で求められます。ナノ秒で表す場合は、マイクロ秒を1,000倍します。

関連キーワード: クロック周波数、WAIT、メモリアクセス時間、クロック周期
