基本情報技術者 2013年 春期 午後 問01

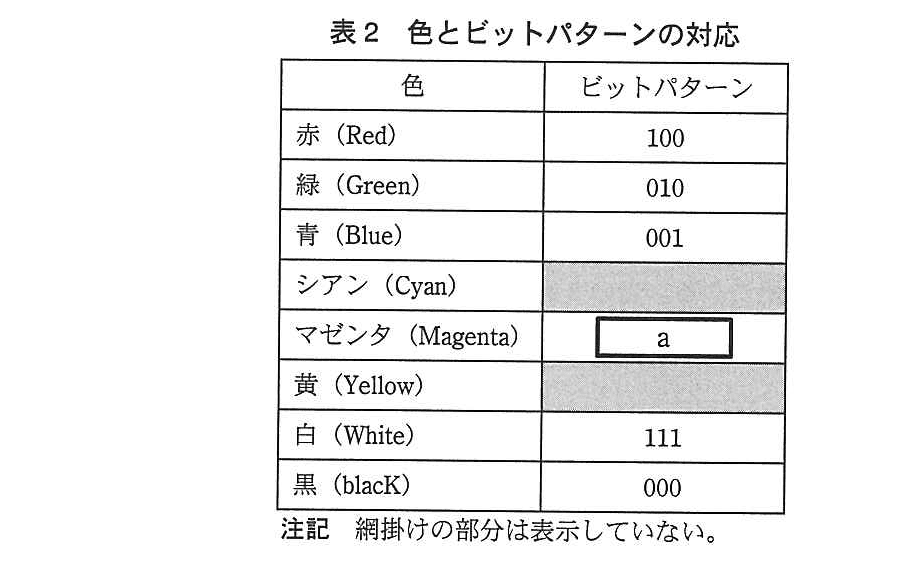

　ディスプレイにカラー画像を表示するために、1画素を3ビットで表現することにする。3ビットの先頭（左端）から各ビットに赤、緑、青の色の情報を順に割り当て、2階調（1のとき発光、0のとき非発光）で表現する。この3ビットのビットパターンで8色を表現することができる。色とビットパターンの対応を表2に示す。に入れる正しい答えを、解答群の中から選べ。

解答群 　ア：011 　イ：101 　ウ：110

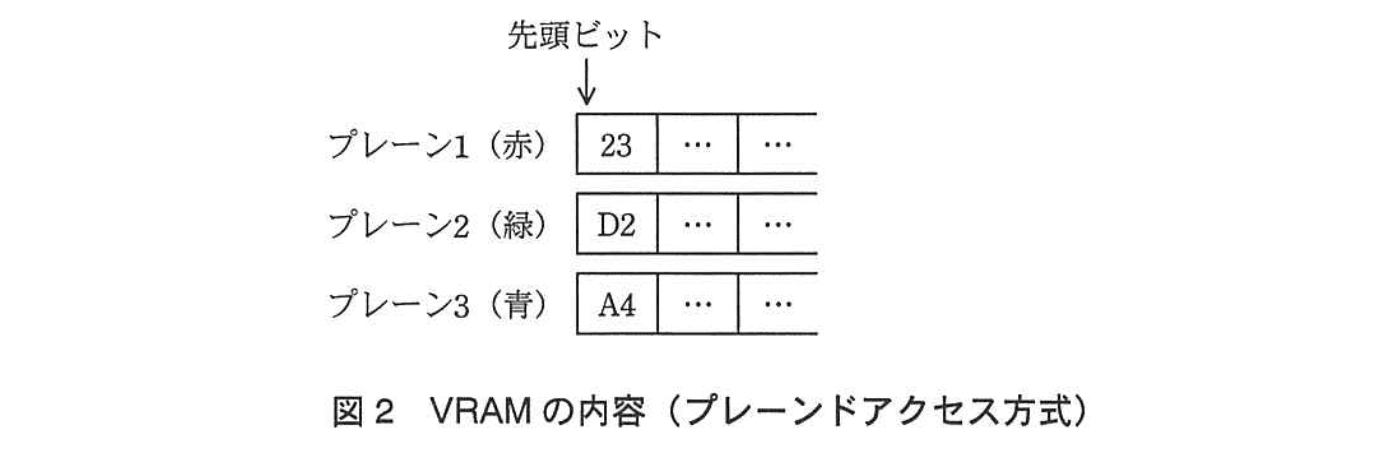

　次の記述中のに入れる正しい答えを、解答群の中から選べ。 　 　ディスプレイに画像を表示するとき、画像データは、ビデオRAM（以下、VRAMという）と呼ばれるメモリに格納されている。 　カラー画像データをVRAMに格納する方法の一つに、プレーンドアクセス方式がある。プレーンドアクセス方式では、VRAM上にディスプレイの画素数と同じ数のビットをもつプレーンという区分を複数用意する。各プレーンの先頭に位置するビットをディスプレイの最左上の画素に対応づけ、ディスプレイの左から右、上から下の画素へと順にプレーンのビットを割り当てる。赤、緑、青それぞれの色を2階調で表現する場合、色の情報を格納するために、VRAM上にプレーン1、プレーン2、プレーン3と呼ぶ、三つの区分を用意する。プレーン1、プレーン2、プレーン3のそれぞれを、赤、緑、青の色に割り当て、各プレーンの同じ位置のビットを取り出した3ビットで、1画素を表現する。 　例えば、プレーン1の先頭ビットが0、プレーン2の先頭ビットが1、プレーン3の先頭ビットが1のとき、ディスプレイの最左上の画素の色はbとなる。 　VRAMの内容が図2のとおりであった場合、各プレーンの先頭から数えて6番目のビットに対応するディスプレイの画素の色はcとなる。ここで、VRAMの内容は16進数で表記している。

解答群 　ア：青 　イ：赤 　ウ：黄 　エ：黒 　オ：シアン 　カ：白 　キ：マゼンタ 　ク：緑

　次の記述中のに入れる正しい答えを、解答群の中から選べ。 　 　設問2のプレーンドアクセス方式では、赤、緑、青それぞれの色に一つのプレーンを用意することによって、8色を表現することができた。一つの色に複数のプレーンを用意することによって、その色の階調数を増やすことができる。その結果、より多くの色を表現することができるようになる。 　 (1) VRAM上に五つの区分を用意し、各区分をプレーン1、プレーン2、…、プレーン5と呼ぶ。各プレーンの同じ位置のビットを取り出した5ビットで、1画素を表現する。プレーン1を赤に、プレーン2とプレーン3を緑に、プレーン4とプレーン5を青に割り当てる。 　このとき、赤は2階調、緑と青はそれぞれd階調となり、この5ビットでe色を表現することができる。 (2) 縦600×横800画素のディスプレイに16色を表現するためには、少なくともfkバイトのVRAMが必要である。ここで、1kバイトは1,000バイトとする。 　 解答群 　ア：2 　イ：4 　ウ：8 　エ：16 　オ：32 　カ：60 　キ：64 　ク：120 　ケ：128 　コ：240
