基本情報技術者 2017年 秋期 午前（科目A） 問28

要点まとめ

• 結論→社員は事業部に所属できる：事業部は「部門」のサブクラスであり、社員は部門へ所属するため事業部にも所属可能です。
• 根拠→多重度と汎化の組合せ：社員―部門の関連で社員側が1..*、部門側が1となり社員は必ず1つの部門を持ちます。
• 差がつくポイント→多重度は「その端に示されたクラスが相手に対して持つ数」を示し、汎化はis‑a関係で関連がサブクラスにも適用されます。

正解の理由

よくある誤解

• 多重度の向きの誤認：多重度はその数字が書かれているクラスが相手に対して持つ個数を示すため、社員側の1..*は「部門が持つ社員数」ではなく「部門に対して存在する社員の数」を読む必要があります。
• 汎化を無視する誤り：事業部が部門のサブクラスである点を見落とし、サブクラスを別種と誤解してしまうことがあります。サブクラスはスーパークラスの全ての関連に参加可能です。
• 矢印の意味の混同：矢印（ナビゲーション）は「参照可能方向」を示すだけで、所属の有無や多重度の意味を変えません。

解法ステップ

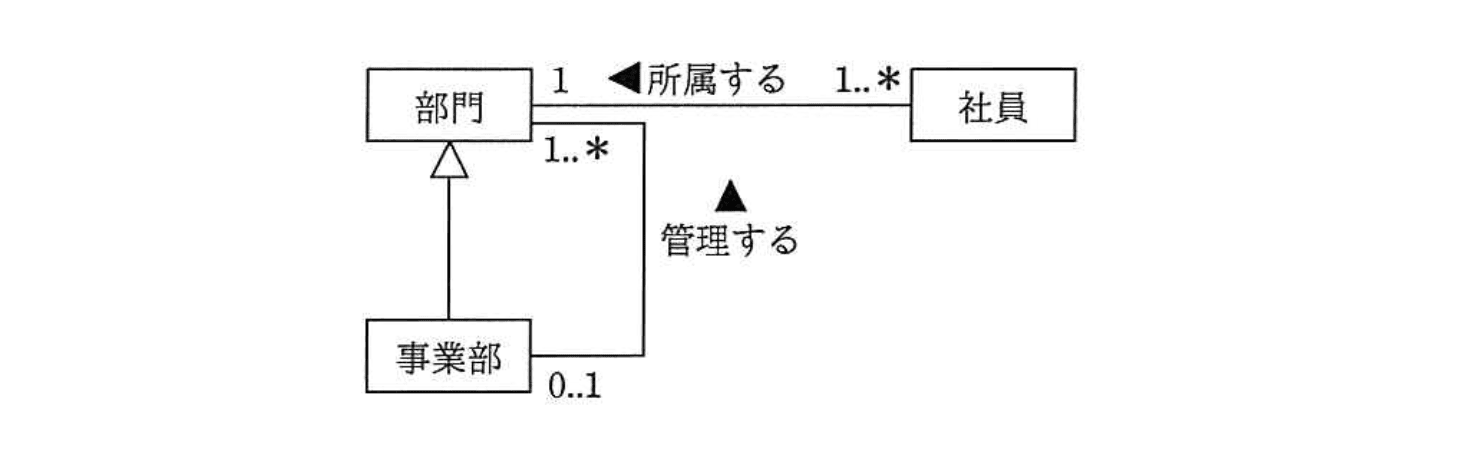

1. クラス図の各関連で、多重度がどのクラス端に付いているかを確認する（数字はその端のクラスに関する数を示す）。
2. 汎化（白抜き三角形）は上位がスーパークラス、下位がサブクラスで「is‑a」を表すことを確認する。
3. スーパークラスに対する関連はサブクラスのインスタンスにも適用されるため、サブクラスがその関連に参加できるか評価する。
4. 選択肢を上記の解釈に照らして、矛盾する記述を除外する。

選択肢別の誤答解説

• ア: 事業部以外の部門が、部門を管理できる。
  → 誤り。図の「管理する」関連は事業部（事業部→部門）から部門への向きで示されており、事業部が部門を管理することを表しています。他の部門が管理者になる関係は図示されていません。
• 正解: イ 社員は事業部に所属できる。
  → 正しい。社員は必ず1つの部門に所属し、事業部は部門のサブクラスなので社員は事業部にも所属可能です。
• ウ: 所属する社員がいない部門が存在する。
  → 誤り。社員－部門の関連で部門側の多重度が1、社員側が1..*となっており、部門は少なくとも1人の社員を持つことが要求されています。
• エ: 部門は、いずれかの事業部が管理している。
  → 誤り。事業部側の多重度が0..1となっており、部門が必ず事業部に管理されているとは限りません（管理されない部門もあり得ます）。
