基本情報技術者 2018年 春期 午前（科目A） 問09

命令レジスタの役割【午前解説】

正解の理由

解法ステップ

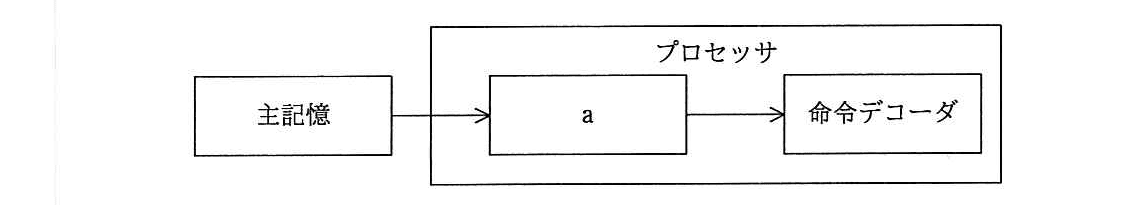

1. 図の矢印の向きを確認し「データ（命令）の流れ」を追う。
2. 命令デコーダの前にある要素は「命令そのものを渡す」役割であると仮定する。
3. 選択肢を一つずつ当てはめて、役割が一致するか（アドレスか内容か、データか制御か）を判定する。
4. 内容（命令ビット）を保持するものとして命令レジスタが最も適合するため選択する。

選択肢別の誤答解説

• ア: アキュムレータ
  誤り。アキュムレータは演算ユニットで使うデータを一時保持する汎用的なレジスタで、フェッチした命令を直接デコーダへ渡す用途ではありません。
• イ: データキャッシュ
  誤り。キャッシュは主記憶のコピーを保持して高速アクセスを行う階層的記憶装置で、図のように単一の命令をデコーダへ渡す「内部の直列要素」として表現するには不適切です。
• ウ: プログラムレジスタ（プログラムカウンタ）
  誤り。プログラムカウンタは実行すべき命令のアドレスを指すレジスタであり、命令の内容を保持して命令デコーダへ渡す役割は担いません。
• エ: 命令レジスタ
  正答。フェッチ直後の命令本体を格納し、命令デコーダへ供給する役割が命令レジスタに該当します。

よくある誤解

• プログラムカウンタ（PC）と混同する：PCは次に実行すべき命令のアドレスを保持するもので、命令の内容自体は保持しません。
• アキュムレータや汎用レジスタと混同する：アキュムレータは算術演算の対象データを保持するレジスタであり、命令の保管位置ではありません。
• キャッシュとレジスタの役割の混同：キャッシュはメモリ階層の高速コピーであり、命令デコーダへ直ちに渡すための「単一の命令保管場所」として図示されることは稀です。
