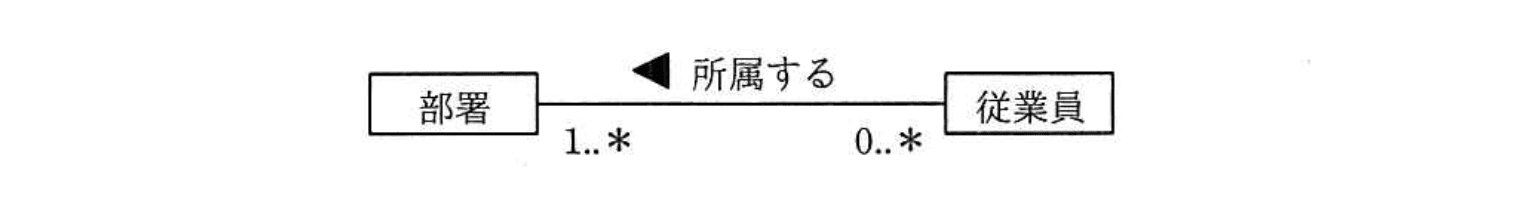

基本情報技術者 2019年 秋期 午前（科目A） 問25

要点まとめ

• 結論：従業員は少なくとも1つの部署に所属し、複数の部署に同時に所属することが許される。
• 根拠：多重度は各インスタンスが相手側に結びつく個数を示し、左端1..*は従業員ごとに部署が1以上あることを示す。
• 差がつくポイント：多重度は「位置」で意味が逆になる点に注意し、左端はその右側インスタンスの視点で読む。

正解の理由

よくある誤解

• 多重度を「その端に書かれたクラスの視点」ではなく逆に読む誤り。位置によって意味が反転します。
• 矢印（ナビゲーション）を「所属の読み方向」だけと解釈し、多重度の意味に影響すると誤認すること。ナビゲーションは参照可能性を示すのみです。
• 「0..*」を見て即座に「必ず複数いる」と判断する誤り。0は「存在しなくてよい」を意味します。

解法ステップ

1. 関連線の左右どちらに多重度が書かれているかを確認する。
2. 「あるクラスの1インスタンスが、反対側クラスに対して何個対応するか」を読む（近接する多重度がその数を表す）。
3. 多重度の下限が0なら「存在しなくてもよい」、1以上なら「少なくとも1つは必要」と判断する。
4. 矢印があればナビゲーション（どちらから参照できるか）を確認するが、多重度の意味は変わらない。

選択肢別の誤答解説

• ア: 従業員の総数と部署の総数は一致する。
  誤り。多重度は「各インスタンス間の対応数」を示すが、総数の一致を示すものではありません。1対多や多対多などが可能で、総数が一致する保証はないです。
• イ: 従業員は、同時に複数の部署に所属してもよい。
  正解。左側（部署）にある多重度「1..*」は「従業員1人につき部署が1個以上存在し、複数も可」を意味します。
• ウ: 所属する従業員がいない部署の存在は許されない。
  誤り。右側（従業員）にある多重度は「0..*」であり、部署に従業員が0人というケースを許容します。
• エ: どの部署にも所属しない従業員が存在してもよい。
  誤り。従業員側から見た部署の多重度が「1..*」のため、従業員は少なくとも1つの部署に所属する必要があり、所属しない従業員は許されません。

補足コラム

• ナビゲーション（矢印）の意味：矢印は「どちらの方向に参照（辿る）可能か」を示します。問題文では左向きの矢印があるため、従業員側から部署側へのナビゲーションが明示されていますが、ナビゲーションの有無は多重度の意味を変えません。
• 多重度の表記例：

  0..*

  （ゼロ以上任意多数）,

  1

  （ちょうど1つ）,

  1..*

  （一つ以上）など。現場設計では多重度と業務ルール（必須・任意）を照らし合わせることが重要です。
• 逆読みの注意：左端にある多重度は「右側クラス1個あたり左側が何個あるか」、右端はその逆です。初学者が読み間違えやすい箇所です。
