ITパスポート 2015年 秋期 問54

関係データベースの設計に関する説明【ITパスポート 解説】

正解の理由

• 実体（実際に扱う“もの”や“事柄”）と、それらの間の関係を図にしたものが E-R図（エンティティ・リレーションシップ図：実体と関連を表す図）です。
  ※「実体」は例えば「社員」「商品」「受注」などのデータのまとまり、「関連（relation/relationship）」はそれらがどう結びつくかを示します。
• その E-R図をもとに、実際のデータベースで使うテーブル（表）を設計します。テーブルはデータを保存するための行と列からなる構造です。

解法ステップ

1. 文中の「実体や[ a ]から成る[ b ]」を見て、何が「実体や〜から成る」ものになるかを考える。
   • 「図（図式）」や「モデル」などが来やすい。
2. 「作成した[ b ]をもとに、[ c ]を設計する」を見て、図（モデル）をもとに何を設計するかを考える。
   • 図 → 実装（テーブル、スキーマ）という流れが一般的。
3. 候補語の意味を確認する（インスタンス、関連、E-R図、フローチャート、関数、テーブルなど）。
4. 上記の意味対応が一致する選択肢を選ぶ。

選択肢別の誤答解説

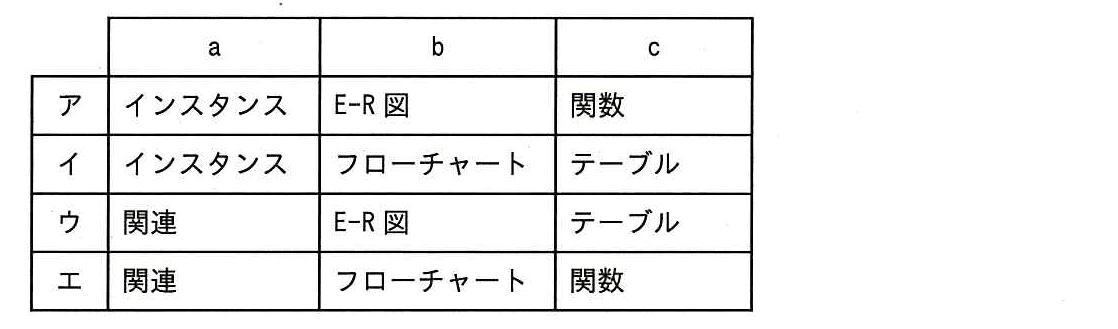

• 行「ア」：a = インスタンス、b = E-R図、c = 関数
  • 「インスタンス」は「ある実体の具体的な一件（例：社員番号123の社員1人分）」という意味です。E-R図はモデルなので、インスタンス（1件）からなる図、とは言えません。また E-R図をもとに設計するのは関数（プログラムの処理）ではなくテーブルです。よって誤り。
• 行「イ」：a = インスタンス、b = フローチャート、c = テーブル
  • フローチャートは業務や処理手順を表す図で、データの実体や関連から作るものではありません。業務の流れ（手順）を示す図なので、データ設計の流れに合いません。
• 行「ウ」：a = 関連、b = E-R図、c = テーブル
  • ウ は正しい組合せです。E-R図（Entity-Relationship図：実体と関連を表す図）は実体（エンティティ）と関連（リレーションシップ）で構成され、それを基にデータベースのテーブル（表）を設計します。したがって自然な設問の流れに合致します。
• 行「エ」：a = 関連、b = フローチャート、c = 関数
  • 関連（実体間の関係）からフローチャートを作る、というのは役割が違います。フローチャートは処理手順図です。またフローチャートを基に設計するのが関数（プログラムの処理）というのも、問題文の「データを洗い出し…」という文脈とは合いません。

よくある誤解

1. 「関連」と「関数」を混同する
   • 「関連（relationship）」はデータ同士のつながりのことです。一方「関数（function）」は処理や計算のまとまりです。図に描くのは「関連」であり、処理の流れを描くのは「関数」ではなくフローチャートです。
2. E-R図とフローチャートを取り違える
   • E-R図はデータ構造（誰と誰がどう結びつくか）を表します。フローチャートは業務やプログラムの手順（何をいつ実行するか）を表します。問題文の「データを洗い出す」流れでは E-R図が正解です。
3. 「インスタンス」を多数の要素と勘違いする
   • インスタンスは個々の具体的なデータ（レコード）を指します。設問では“モデル（全体）”を作る話なので、インスタンスではなく実体＋関連の集合である E-R図が適切です。

補足コラム

• E-R図の基本要素
  • 実体（エンティティ）：データとして管理したい「もの」や「こと」。例：社員、商品、受注。
  • 属性：実体が持つ情報の項目。例：社員であれば「社員ID」「氏名」「所属」。
  • 関連（リレーションシップ）：実体同士の関連。例：社員が部署に「所属する」。
• E-R図 → テーブル の変換のコツ（簡単）
  • 実体は基本的にテーブルになる（例：社員テーブル）。
  • 属性はテーブルの列（カラム）になる（例：氏名カラム）。
  • 1対多の関係は、多側のテーブルに外部キー（他テーブルの主キーを参照する列）を持たせる。
  • 多対多の関係は中間テーブル（結合テーブル）を作る。
• 用語解説：
  • 主キー（primary key）：テーブル内で行を一意に識別する列。
  • 外部キー（foreign key）：別のテーブルの主キーを参照する列で、関係を表す。
