ITパスポート 2015年 秋期 問66

ハブのリンクランプが点灯したときに判断できること【ITパスポート 解説】

正解の理由

解法ステップ

1. 「リンクランプが点灯した」という観察事実を確認する。
2. リンクランプが何を意味するかを判断する。リンクランプは物理層での信号検出を示す。
3. 選択肢をOSIモデル的に分類する：
   • 物理層（ケーブル接続）に関する記述か → 有力（今回が該当）
   • データの暗号化やインターネット接続など上位層の機能か → リンクランプでは判断できない
4. 物理層に関する選択肢（エ）を正解とする。

選択肢別の誤答解説

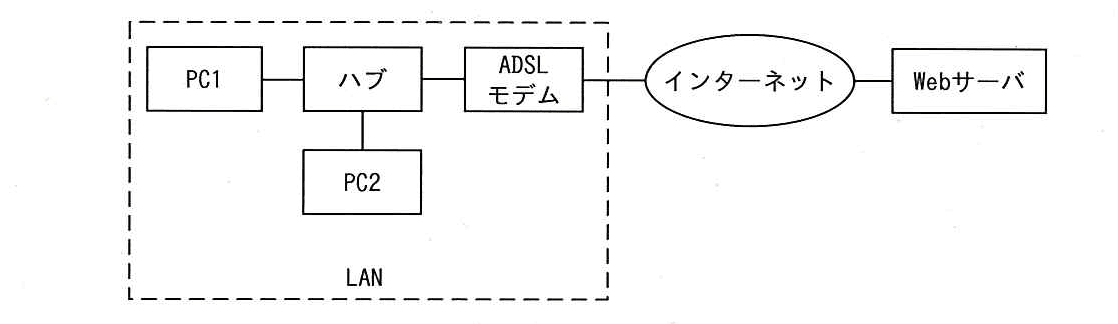

• ア: 「PC1からLAN内のPC2やADSLモデムにアクセスできる状態である。」
  リンクランプは配線の接続を示すのみです。PC同士やモデムへのアクセスにはIPアドレス設定や相手機器の電源、プロトコル（ARP など）の動作が必要で、ランプだけで「通信できる」とは言えません。
• イ: 「PC1からインターネット上のWebサーバまでの、暗号化通信が確立されている。」
  暗号化通信（例：TLS/TCPのハンドシェイク）はアプリケーション層〜トランスポート層の動作です。リンクランプは物理層の状態のみを示すため、暗号化の成立は判断できません。TLS（Transport Layer Security：通信を暗号化する仕組み）などは別途通信のやり取りと認証が必要です。
• ウ: 「PC1からインターネットへの接続が完了しており、インターネット上のサービスを利用できる状態である。」
  インターネット接続には、ルータ／ADSLモデムの接続状況、ISP（インターネットサービスプロバイダ）との認証（例：PPPoE）やルーティング、DNS設定など多数の要素があります。リンクランプだけで「インターネット接続が完了している」とは言えません。
• エ: 「PC1からハブまでの物理的な配線が完了している。」
  リンクランプは物理接続を示すため、この記述が正しい。したがって エ が正解となります。

よくある誤解

1. リンクランプが点灯＝インターネットにつながっている
   • リンクランプは「ケーブル接続の有無」を示すだけです。インターネットに繋がるかは別の設定・状態を確認する必要があります。
2. ランプの点灯は通信内容の正常性を保証する
   • ランプは信号の有無しか示さないため、通信速度やパケットの到達、認証の成否などは判断できません。

補足コラム

• リンクランプとアクティビティランプ
  多くの機器にはリンクランプ（常時点灯）とアクティビティランプ（通信時に点滅）があります。リンクが点灯していてもアクティビティがない場合は、物理接続はあるがデータ通信は行われていない、という状態です。
• ハブとスイッチの違い（簡単に）
  • ハブ（Hub）：受け取った信号を接続先全ポートにそのまま送る単純な機器（物理層）。
  • スイッチ（Switch）：受信したフレームの宛先MACアドレスを見て必要なポートだけに送る機器（データリンク層）。
    図の「ハブ」は物理的接続の概念を示していますが、実際はスイッチが使われることが多いです。どちらでもリンクランプは物理接続を示します。
• 接続を確認する追加手順（コマンド例）
  まずは物理以降の確認として次のコマンドが有効です（Windows/Linux/共通の例）。
  • IPアドレス確認（Windows）:

    ipconfig


  • IPアドレス確認（Linux/macOS）:

    ifconfig


  • 相手に届くか確認（ping）:

    ping 8.8.8.8
    ping www.example.com


  • ルータやモデムのランプ表示を確認する（DSLランプやWANランプが点灯しているか）
    これらで応答がなければ、物理以外の設定や回線側の問題が疑われます。
