ITサービスマネージャ 2017年午前2 問22

問題文

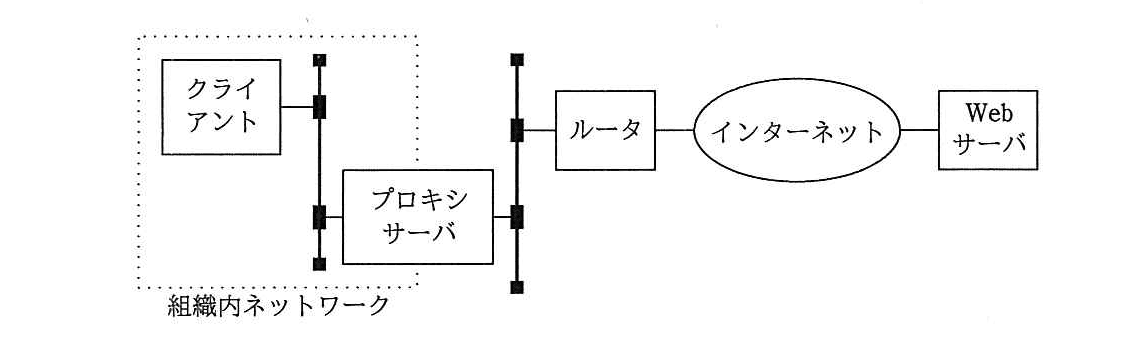

図は、組織内のTCP/IPネットワークに接続しているクライアントが、プロキシサーバ、ルータ、インターネットを経由して組織外のWebサーバを利用するときの経路を示している。この通信のTCPコネクションが設定される場所はどれか。

🖊️ 解答を隠して解いてみる

ア：クライアントとWebサーバの間、クライアントとプロキシサーバの間

イ：クライアントとプロキシサーバの間、プロキシサーバとWebサーバの間（正解）

ウ：クライアントとプロキシサーバの間、プロキシサーバとルータの間、ルータとWebサーバの間

エ：クライアントとルータの間、ルータとWebサーバの間

🔒 解説は解答すると表示されます

プロキシサーバは、クライアントからの通信をいったん受け取り、Webサーバへ改めて通信を行います。そのため、TCPコネクションは次の2区間に設定されます。

したがって、正しいのはイです。

TCPコネクションの両端を確認します。
TCPコネクションは、通信を行う両端の機器間に設定されます。
プロキシサーバが通信を中継する仕組みを考えます。
プロキシサーバはクライアントからの通信を受け取り、Webサーバに対して別の通信を開始します。
TCPコネクションを2つに分けます。
「クライアント―プロキシサーバ」と「プロキシサーバ―Webサーバ」の2区間が該当します。ルータは通信を中継しますが、この場合のTCPコネクションの端点ではありません。

ア：クライアントとWebサーバの間に直接TCPコネクションが設定されるとしている点が誤りです。プロキシサーバが通信を中継するため、クライアントとWebサーバが直接接続する構成ではありません。
イ：クライアントとプロキシサーバの間、およびプロキシサーバとWebサーバの間にTCPコネクションを設定するため、正しい選択肢です。
ウ：クライアントとプロキシサーバの間、プロキシサーバとルータの間、ルータとWebサーバの間に、それぞれTCPコネクションが設定されるとしている点が誤りです。ルータは通常、TCPコネクションの端点ではありません。
エ：クライアントとルータの間、ルータとWebサーバの間にTCPコネクションが設定されるとしている点が誤りです。プロキシサーバを経由する通信の区間を正しく捉えられていません。

経路上にある機器ごとにTCPコネクションが分かれる
ルータなどの中継機器を通過しても、TCPコネクションは通常、通信の両端の間で維持されます。
プロキシサーバは単に通信を転送するだけ
プロキシサーバはクライアントの通信を受け取った後、Webサーバに向けて別の通信を行うため、TCPコネクションが2つに分かれます。
プロキシサーバとルータの間にもTCPコネクションが設定される
ルータはIPパケットを中継する機器であり、通常はTCPコネクションの端点にはなりません。

プロキシサーバを使わず、クライアントがWebサーバへ直接アクセスする場合は、クライアントとWebサーバの間にTCPコネクションが設定されます。一方、プロキシサーバを使う場合は、プロキシサーバがTCP通信をいったん終端し、Webサーバ向けに別のTCP通信を開始します。

Q. ルータを何台も経由すると、TCPコネクションもその台数分に分かれますか？
A. いいえ。ルータは通信を中継しますが、通常はTCPコネクションを終端しません。ルータの台数ではなく、TCP通信を終端する機器に注目してください。

Q. プロキシサーバを使うと、クライアントとWebサーバの間にTCPコネクションはありませんか？
A. この問題の構成ではありません。クライアントはプロキシサーバと接続し、プロキシサーバがWebサーバと別に接続します。

関連キーワード: TCPコネクション、プロキシサーバ、ルータ、Webサーバ、通信の中継
