ネットワークスペシャリスト 2019年 午前2 問02

OSPFコストによる経路制御【午前2解説】

正解の理由

解法ステップ

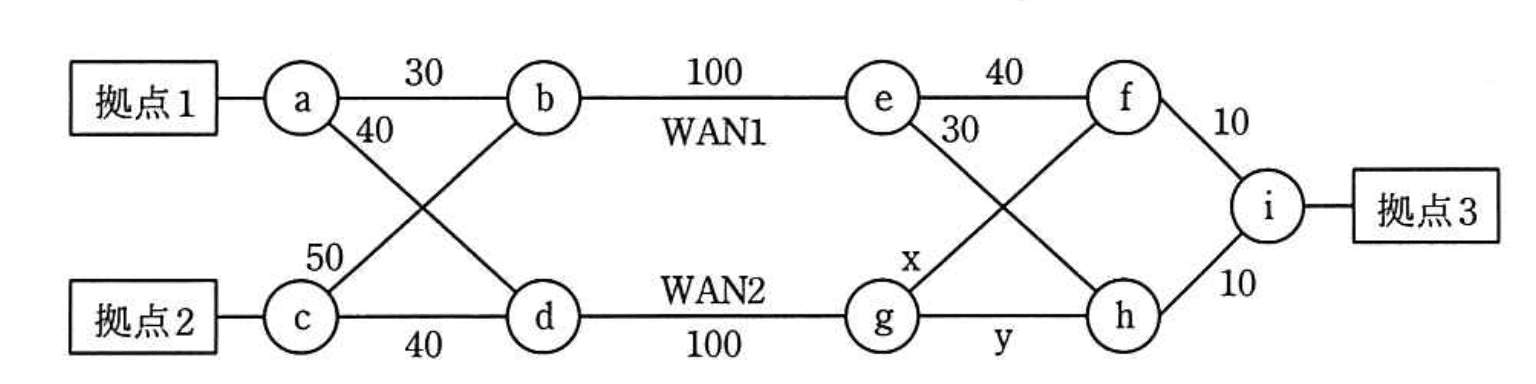

1. 右側クラスタ（e,f,g,h,i）内の部分最短を先に求める
   • e→i: e-f-i = 40+10 = 50、e-h-i = 30+10 = 40 → 最短は 40
   • g→i: g-f-i = x+10、g-h-i = y+10 → g→i の最短は min(x+10, y+10)
2. 左側から右側へ到る各経路候補の合計コストを求める（拠点1 は a、拠点2 は c と仮定）
   • 拠点1(a) → i:
     • WAN1経由: a-b (30) + b-e (100) + e→i (40) = 30 + 100 + 40 = 170
     • WAN2経由: a-d (40) + d-g (100) + g→i (min(x+10,y+10)) = 140 + min(x+10,y+10) （a-d + d-g = 40+100 = 140）
   • 拠点2(c) → i:
     • WAN1経由: c-b (50) + b-e (100) + e→i (40) = 50 + 100 + 40 = 190
     • WAN2経由: c-d (40) + d-g (100) + g→i (min(x+10,y+10)) = 140 + min(x+10,y+10)

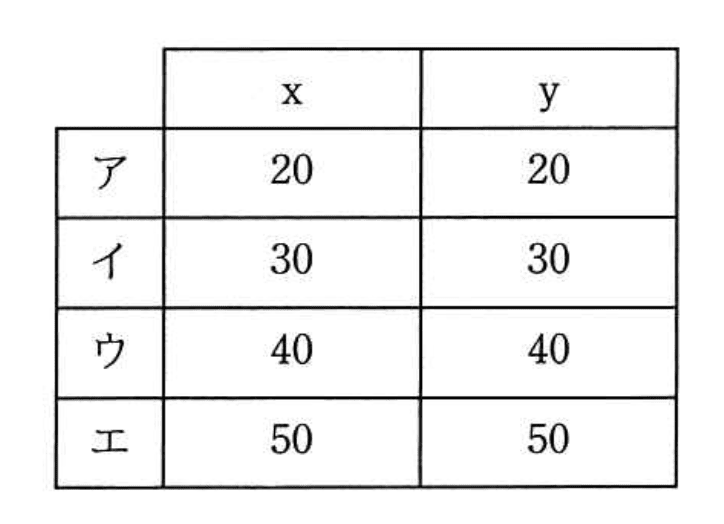

3. 各選択肢の x,y を代入して比較し、拠点1は WAN1 を、拠点2 は WAN2 を選ぶ組合せを探す

選択肢別の誤答解説

• ア: x=20, y=20
  • 拠点1:
    • WAN1 = 30 + 100 + 40 = 170
    • WAN2 = 140 + min(20+10,20+10) = 140 + 30 = 170 → 等コスト（170 = 170）
      → OSPFでは等コストならECMP（負荷分散）になる可能性があり、必ずWAN1のみを通るとは限らない。よって要件を満たさない。
  • 拠点2:
    • WAN1 = 190、WAN2 = 140 + 30 = 170 → WAN2 を選択（これはOK）
  • 結論: 拠点1側が等コストで要件不達
• イ: x=30, y=30 ← 正しく要件を満たす
  • 拠点1:
    • WAN1 = 30 + 100 + 40 = 170
    • WAN2 = 140 + min(30+10,30+10) = 140 + 40 = 180 → WAN1 を選択
  • 拠点2:
    • WAN1 = 190
    • WAN2 = 140 + 40 = 180 → WAN2 を選択
  • 結論: 拠点1→拠点3 は WAN1、拠点2→拠点3 は WAN2 となり要件を満たす
• ウ: x=40, y=40
  • 拠点1:
    • WAN1 = 170、WAN2 = 140 + (40+10) = 190 → WAN1 を選択（OK）
  • 拠点2:
    • WAN1 = 190、WAN2 = 140 + 50 = 190 → 等コスト（190 = 190） → ECMPになり得るため要件不達
  • 結論: 拠点2側が等コストで要件不達
• エ: x=50, y=50
  • 拠点1:
    • WAN1 = 170、WAN2 = 140 + 60 = 200 → WAN1 を選択
  • 拠点2:
    • WAN1 = 190、WAN2 = 140 + 60 = 200 → WAN1 を選択（要件は WAN2 を通すことなので不達）
  • 結論: 拠点2が誤った経路を選ぶため不正解

よくある誤解

1. 右側クラスタの経路を単純に e→f→i（40+10=50）だけで見てしまい、e→h→i（30+10=40）を見落とすことがある。部分経路の最短を必ず先に求めること。
2. 等コスト（同一の合計コスト）でも「一方が選ばれる」と考えてしまうこと。OSPFは等コスト複数経路（ECMP）を行う可能性があり、必ず片方だけを通すとは限らない（実装依存の挙動もある）。
3. 経路判定は「各送信元ノードからの合計コスト」で判断する点を忘れ、単に WAN1 と WAN2 の直感的なコスト比較だけで決めてしまうこと。出発地点ごとに合計を計算する必要がある。

補足コラム

• OSPF はリンク単位のコストを足し合わせ、最終的に各ルータで最小コスト経路を SPF（Dijkstra）で算出します。したがって「部分経路（サブパス）の最短化」が全体最短に直結します。
• 等コスト時の取り扱いは機器ベンダや設定で異なります。負荷分散（ECMP）を有効にしていると複数の同コスト経路へフローごとに分散されます。片方向に強制したい場合はコスト調整のほか、ポリシーベースルーティングやルートマップ、フィルタの適用を検討します。
• 問題解法のコツ：右側（到達先側）での最短分岐（ここでは e→i, g→i）を先に求め、その結果を左側の合計に足して比較すると計算ミスが減ります。
