ネットワークスペシャリスト 2022年 午後1 問03

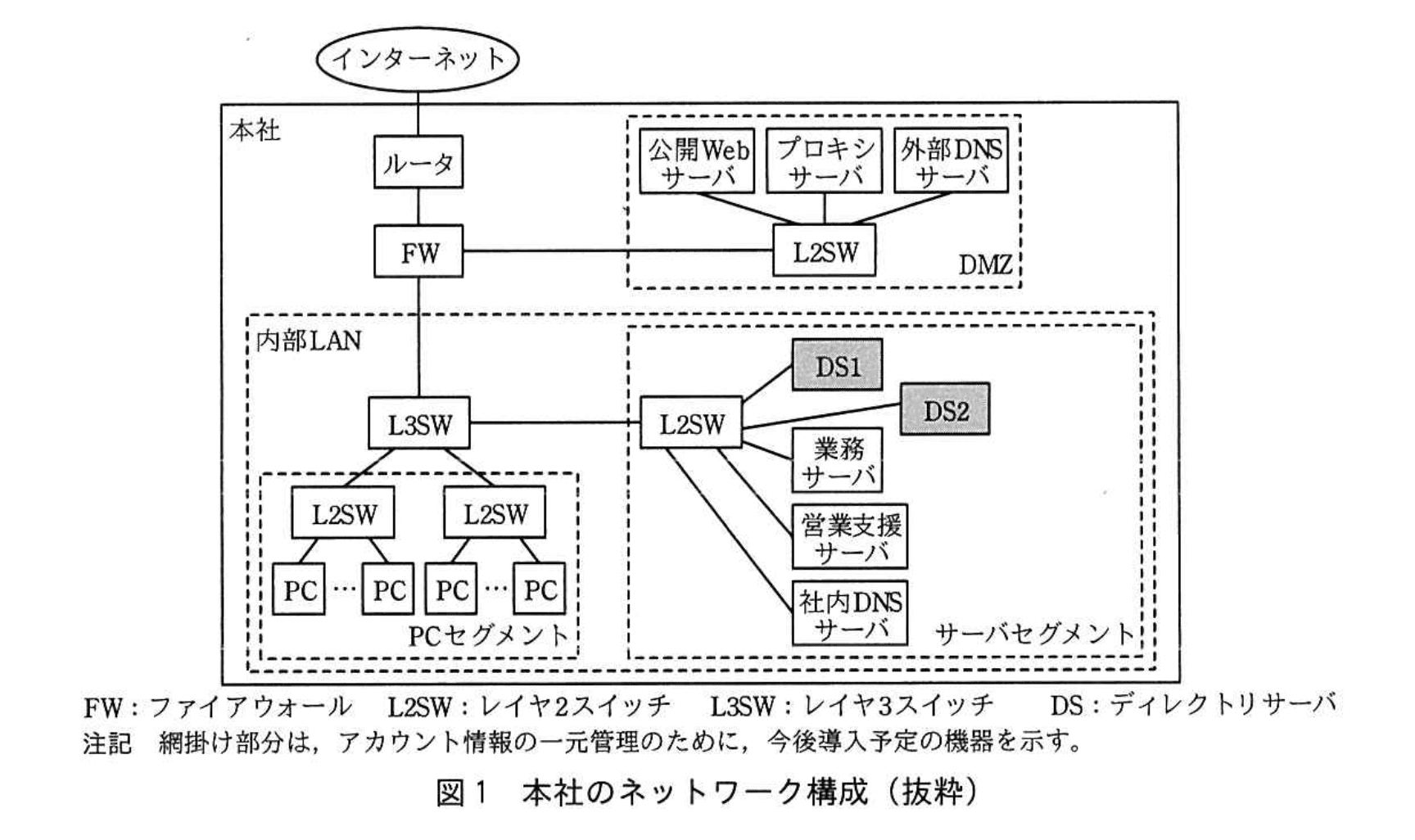

　Y社は、医療機器販売会社であり、都市に本社を構えている。受発注業務システムのサーバ（以下、業務サーバという）、営業活動支援システムのサーバ（以下、営業支援サーバという）など、複数のサーバを本社で運用している。 　Y社では、IT活用の推進によって社員が利用するシステムが増加した結果、パスワードの使い回しが広がり、セキュリティリスクが増大した。また、サーバの運用を担当する情報システム部（以下、情シスという）では、アカウント情報の管理作業が増大したことから、アカウント情報管理の一元化が課題となった。 　このような状況から、Y社は、社内のシステムへのシングルサインオン（以下、SSOという）の導入を決定した。情シスのZ課長は、SSOの導入検討を部下のX主任に指示した。 　 〔ネットワーク構成及び機器の設定と利用形態〕 　最初に、X主任は、本社のネットワーク構成及び機器の設定と利用形態をまとめた。X主任が作成した、本社のネットワーク構成を図1に示す。

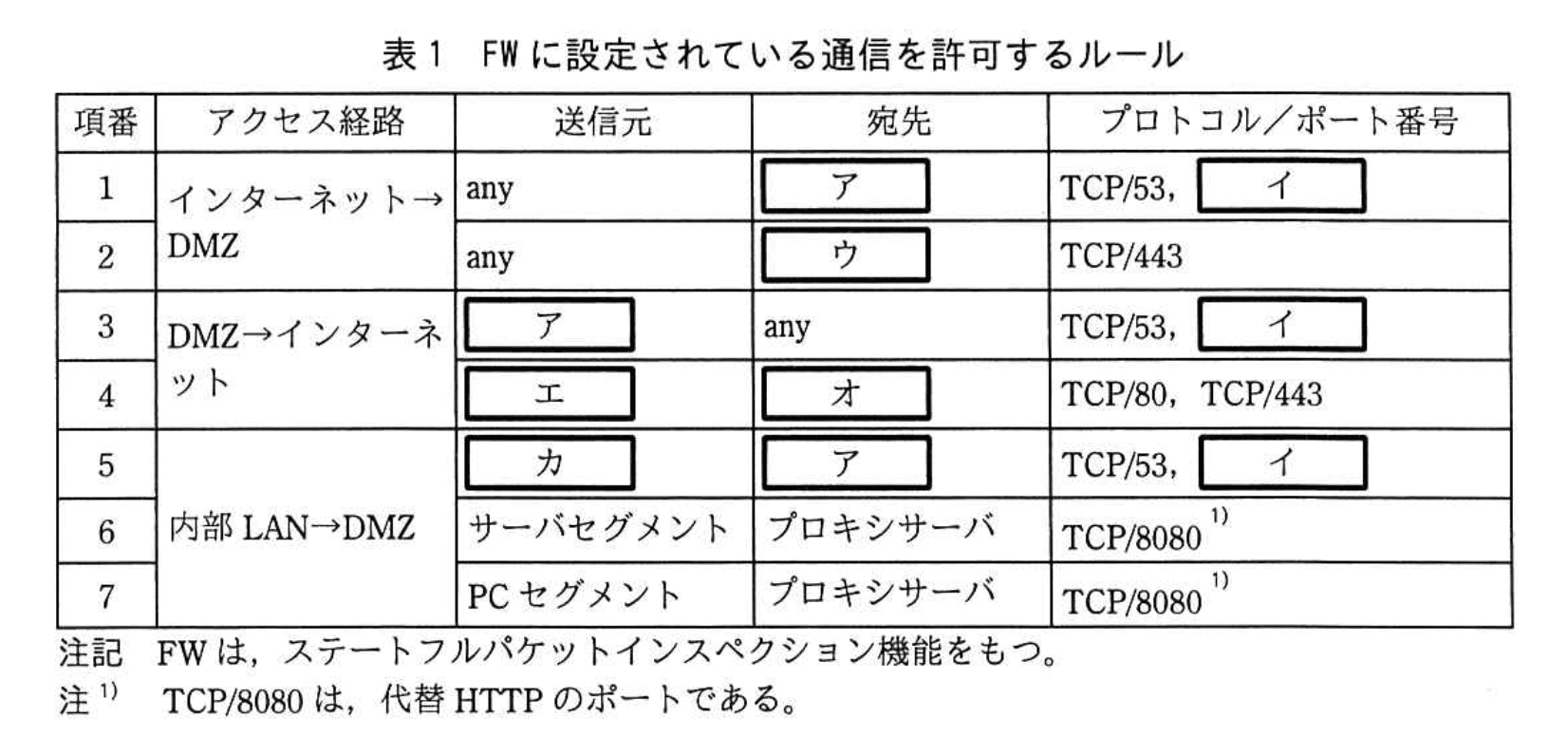

　現状の機器の設定と利用形態を次に示す。 　(i) 社内DNSサーバは、内部LANのゾーン情報を管理し、内部LAN以外のゾーンのホストの名前解決要求は、外部DNSサーバに転送する。 　(ii) 外部DNSサーバは、DMZのゾーン情報の管理及びフルサロンサーバの機能をもっている。外部DNSサーバは、社外からの再帰問合せ要求は受け付けない。一方、社内DNSサーバ及びDMZのサーバからの再帰問合せ要求は受け付け、再帰問合せ時には、送信元ポート番号のランダム化を行う。 　(iii) PCでは、プロキシ設定でプロキシサーバのFQDNが登録されているが、(a) 業務サーバ及び営業支援サーバへのアクセスは、プロキシサーバを経由せず Webブラウザから直接行う。 　(iv) PCのスタブリゾルバは、社内DNSサーバで名前解決を行う。 　(v) PC、サーバセグメントとDMZのサーバでは、マルウェア対策ソフトが稼働している。マルウェア定義ファイルの更新は、プロキシサーバ経由で行う。 　(vi)(b)PC には、L3SW で稼働する DHCP サーバから、PC のIPアドレス、サブネットマスク及びその他のネットワーク情報が付与される。 　 　図1中のFWに設定されている通信を許可するルールを表1に示す。

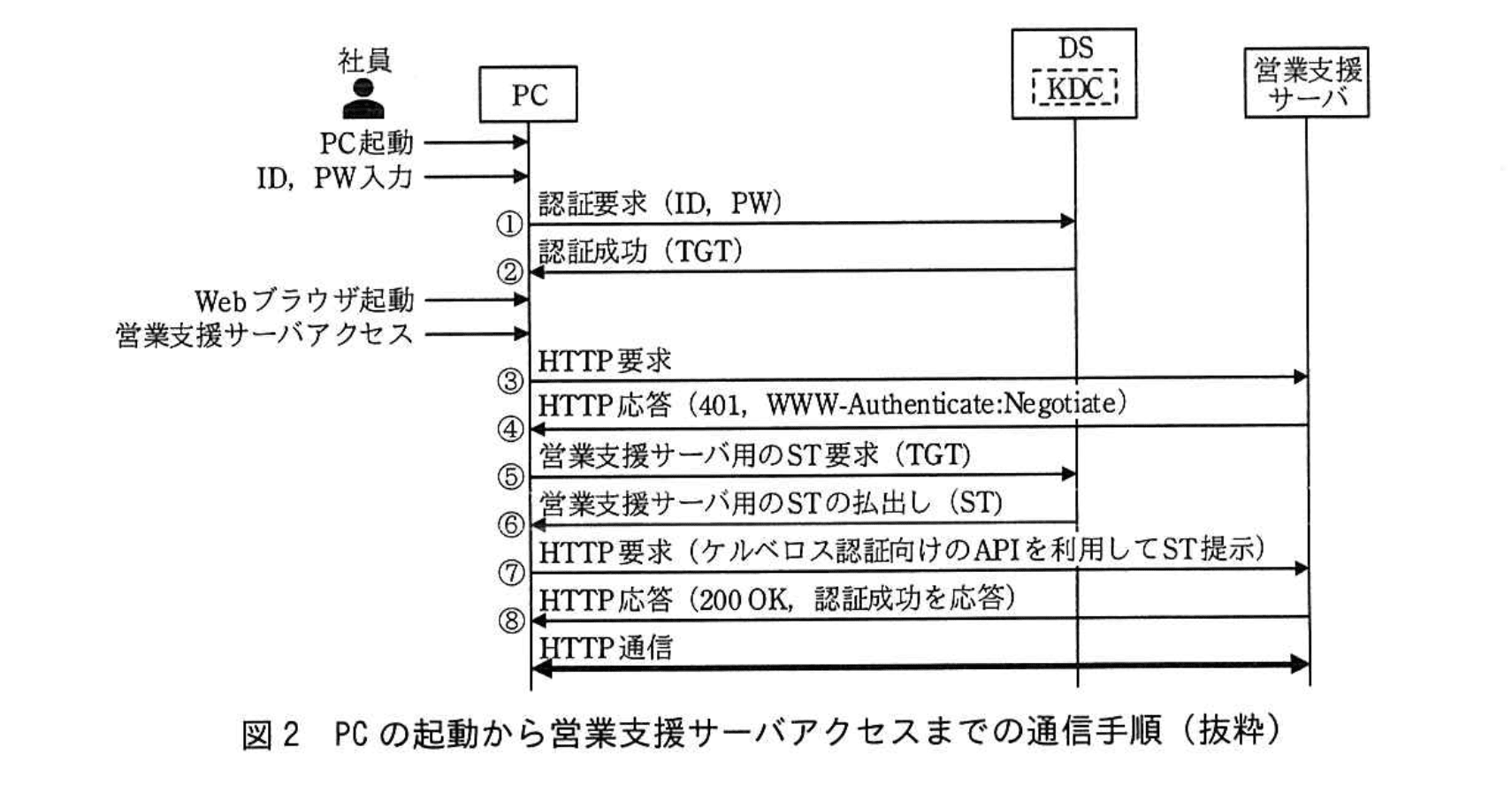

　次に、X主任は、アカウント情報の一元管理をDSによって行い、DSの情報を利用してSSOを実現させることを考え、ケルベロス認証によるSSOについて検討した。 　 〔ケルベロス認証の概要と通信手順〕 　X主任が調査して理解した、ケルベロス認証の概要と通信手順を次に示す。 　・ケルベロス認証では、共通鍵暗号による認証票及びデータの暗号化を行っている。 　・PCとサーバの鍵の管理及びチケットの発行を行う鍵配布センタ（以下、KDCという）が、DBから取得したアカウント情報を基にPC又はサーバの鍵を発行する。 　・KDCが管理するドメインに所属するPCとサーバの鍵は、事前に生成してPC又はサーバに登録するとともに、全てのPCとサーバの鍵をKDCにも登録しておく。 　・チケットには、PCの利用者の身分証明書に相当するチケット（以下、TGTという）と、PCの利用者がサーバでの認証を受けるためのチケット（以下、STという）の2種類があり、これらのチケットを利用してSSOが実現できる。 　・PCの電源投入後に、利用者がID、パスワード（以下、PWという）を入力してKDCでケルベロス認証を受けると、HTTP over TLSでアクセスする業務サーバや営業支援サーバにも、ケルベロス認証向けのAPIを利用すればSSOが実現できる。 　・KDCは、導入予定のDSで稼働する。 　 　X主任は、内部LANにDSを導入したときの、SSOの動作をまとめた。PCの起動から営業支援サーバアクセスまでの通信手順を図2に示す。

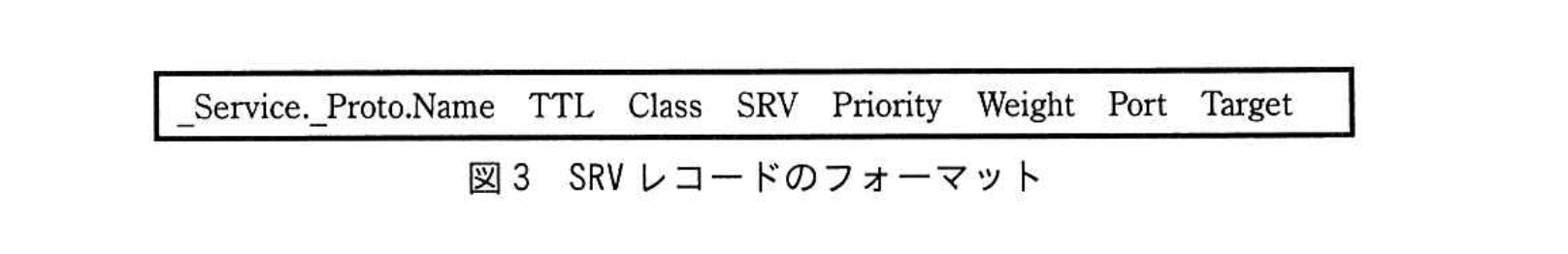

　図2中の、①〜⑧の動作の概要を次に示す。 　① PCは、DSで稼働するKDCにID, PWを提示して、認証を要求する。 　② KDCは、ID, PWが正しい場合TGTを発行し、PCの鍵で暗号化したTGTをPCに払い出す。PCは、TGTを保管する。 　③ 省略 　④ 省略 　⑤ PCは、KDCにTGTを提示して、営業支援サーバのアクセスに必要なSTの発行を要求する。 　⑥ KDCは、TGTを基に、PCの身元情報、セッション鍵などが含まれたSTを発行し、営業支援サーバの鍵でSTを暗号化する。さらに、KDCは、暗号化したSTにセッション鍵などを付加し、全体をPCの鍵で暗号化した情報をPCに払い出す。セッション鍵は、通信相手の正当性の検証などに利用される。 　⑦ PCは、全体が暗号化された情報の中からSTを取り出し、ケルベロス認証向けのAPIを利用して、STを営業支援サーバに提示する。 　⑧ 営業支援サーバは、STの内容を基にPCを認証するとともに、アクセス権限をPCに付与して、HTTP応答を行う。 　 　TGTとSTには、有効期限が設定されている。(c)PCとサーバ間で、有効期限が正しく判断できていない場合は、有効期限内でも、PCが提示したSTを、サーバが使用不可と判断する可能性があるので、PCとサーバでの対応が必要である。 　 〔SRVレコードの働きと設定内容〕 　次に、X主任は、ケルベロス認証を導入する際のネットワーク構成について検討した。ケルベロス認証導入時には、DNSのリソースレコードの一つであるSRVレコードの利用が推奨されているので、SRVレコードについて調査した。 　DNSサーバにSRVレコードが登録されていれば、サービス名を問い合わせることによって、当該サービスが稼働するホスト名などの情報が取得できる。 　SRVレコードのフォーマットを図3に示す。

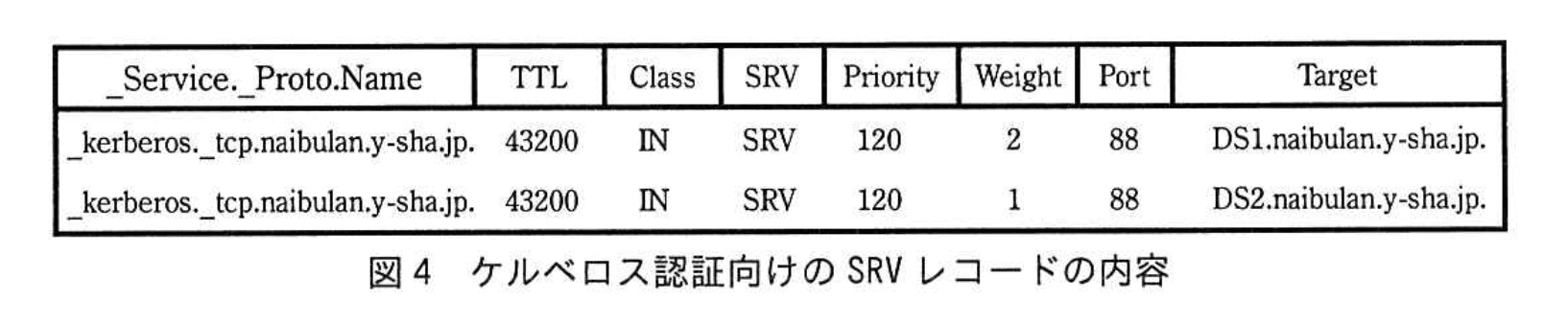

　X主任は、図1に示したように、内部LANにDSを2台導入して冗長化し、それぞれのDSでケルベロス認証を稼働させる構成を考えた。 　図3中の、Serviceには、ケルベロス認証のサービス名である、kerberosを記述する。Priorityは、同一サービスのSRVレコードが複数登録されている場合に、利用するSRVレコードを判別するための優先度を示す。Priorityが同じ値の場合は、WeightでTargetに記述するホストの使用比率を設定する。Portには、サービスを利用するときのポート番号を記述する。 　X主任は、2台のDSでケルベロス認証を稼働させる場合の、SRVレコードの設定内容を検討した。 　X主任が作成した、ケルベロス認証向けのSRVレコードの内容を図4に示す。ここで、DS1とDS2は、本社に導入予定のDSのホスト名である。

　X主任は、調査・検討結果を基にSSOの導入構成案をまとめ、Z課長に提出した。導入構成案が承認され、実施に移されることになった。
