システム監査技術者 2025年 午前2 問21

UML多重度とオブジェクト図【午前2解説】

正解の理由

解法ステップ

1. 関連の両端に記された多重度を確認します。
   多重度は、反対側のオブジェクト1つに対して、何個のオブジェクトが関連付くかを表します。
2. 「顧客」と「注文」の関係を読み取ります。
   顧客側が「1」、注文側が「＊」なので、1人の顧客は複数の注文を持てます。一方、各注文は1人の顧客に関連付けられます。
3. 「注文」と「商品」の関係を読み取ります。
   注文側が「＊」、商品側が「1」なので、1つの商品は複数の注文から参照されることがあります。一方、各注文に関連付けられる商品は1つです。

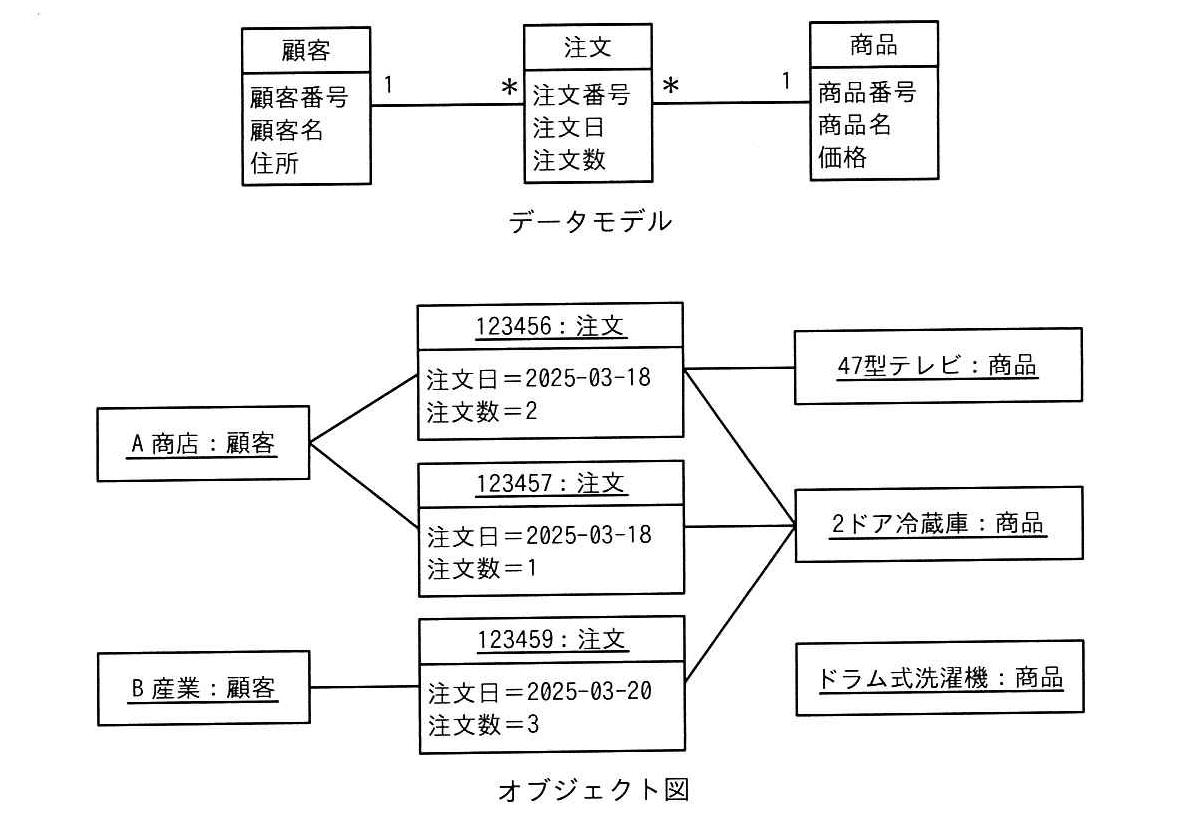

4. オブジェクト図のリンクを照合します。
   「123456：注文」だけが複数の商品にリンクしており、多重度に反しています。

選択肢別の誤答解説

• ア：正しい指摘です。「123456：注文」が2つの商品にリンクしているため、誤りです。
• イ：「2ドア冷蔵庫：商品」が複数の注文にリンクしていますが、1つの商品が複数の注文から参照されるのは許されています。
• ウ：「A商店：顧客」が複数の注文にリンクしていますが、1人の顧客が複数の注文を持つことは許されています。
• エ：「ドラム式洗濯機：商品」にリンクがありませんが、商品がどの注文からも参照されない場合があっても、多重度に反しません。

よくある誤解

• 多重度の数字を、その端のオブジェクトの個数だと考えること
  端にある「1」や「＊」は、反対側のオブジェクト1つに対して関連付く個数を示します。
• 「＊」を必ず1個以上と解釈すること
  UMLの「＊」は通常「0個以上」を表すため、リンクがないオブジェクトがあっても直ちに誤りとはなりません。
• 商品が複数の注文に登場することも誤りだと考えること
  このモデルでは、1つの商品が複数の注文に関連付くことができます。制約されているのは、各注文に関連付く商品が1つである点です。
