応用情報技術者 2010年 春期 午前2 問29

口座テーブルの外部キー【午前2解説】

正解の理由

解法ステップ

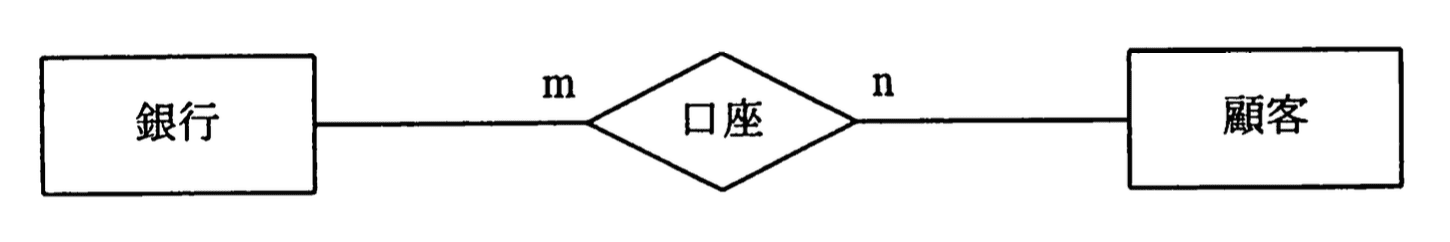

1. 図の要素を識別する：長方形はエンティティ（銀行、顧客）、菱形はリレーションシップ（口座）であると確認する。
2. カーディナリティを読み取る：一般的に「顧客は複数の銀行に預金する」などの文脈から関係は多対多（ある顧客が複数の銀行に口座を持ち、ある銀行が複数の顧客を持つ）である可能性を考える。
3. 実装ルールを適用する：多対多の関係は中間表（関係表）で実装し、その中間表に両側のエンティティを参照する外部キーを設定する。
4. 選択肢と照合する：上記の実装から「口座表には二つ以上の外部キーがある」が成立するため選ぶ。

選択肢別の誤答解説

• ア: “銀行”表から “口座”表へのカーディナリティは多対1である。
  解説：方向を明確にすると、銀行→口座は「1対多」です（1つの銀行に複数の口座が属する）。選択肢アは「多対1」としており、方向が逆になっているため誤りです。
• イ: “銀行”表中に参照制約を課した外部キーがある。
  解説：参照制約（外部キー）は通常、他テーブルを参照する側の表に置かれます。銀行が親（参照される側）であるため、銀行表に口座を参照する外部キーを持つ必要はなく、この記述は誤りです。
• ウ: “口座”表から “顧客”表へのカーディナリティは1対多である。
  解説：口座→顧客の向きで読むと、1つの口座は通常1人（または1つ）の顧客に属します。つまり「口座→顧客」は多対1（多くの口座が1人の顧客に属する）であり、選択肢ウの「1対多」は方向を取り違えた誤りです。
• エ: “口座”表には二つ以上の外部キーがある。
  解説：口座が銀行と顧客をつなぐ関係（あるいはアソシエイティブエンティティ）で実装されるため、銀行表と顧客表それぞれを参照する外部キーを持つことになり、この記述は正しい（したがって正答は エ）。

よくある誤解

• 「A→Bのカーディナリティ」を表現するときに方向を取り違える：例えば「銀行表から口座表へのカーディナリティ」と書くときは必ず「銀行1に対して口座が多い＝1対多」であることを確認する。
• 外部キーは親テーブルに置くと誤解する：外部キーは参照する側（子）に置くのが原則で、参照される側（親）は通常外部キーを持たない。
• 多対多の関係をそのまま2つのテーブルで表現できると考える：多対多は中間表（関係表）が必要で、そこに両側の外部キーが入る。

補足コラム

• 口座（関係）に属性（口座番号、開設日、残高など）があれば、口座は独立した表として実装されるのが普通です。中間表に属性がない場合でも、多対多を解消するため中間表を置く設計が標準です。
• 中間表の主キー設計は2方式がある：両外部キーの組み合わせを主キーとする複合主キー方式、あるいは surrogate key（口座IDなどの単一主キー）を設けておく方式。どちらを選ぶかは運用上の要件（口座の一意性、検索負荷、将来の拡張性など）で決めます。

CREATE TABLE bank (
  bank_id   INT PRIMARY KEY,
  name      VARCHAR(100)
);

CREATE TABLE customer (
  customer_id INT PRIMARY KEY,
  name        VARCHAR(100)
);

CREATE TABLE account (
  account_id  INT PRIMARY KEY,           -- サロゲートキー方式
  bank_id     INT NOT NULL,
  customer_id INT NOT NULL,
  balance     DECIMAL(12,2),
  opened_at   DATE,
  FOREIGN KEY (bank_id) REFERENCES bank(bank_id),
  FOREIGN KEY (customer_id) REFERENCES customer(customer_id)
);
