応用情報技術者 2012年 秋期 午前2 問35
問題文

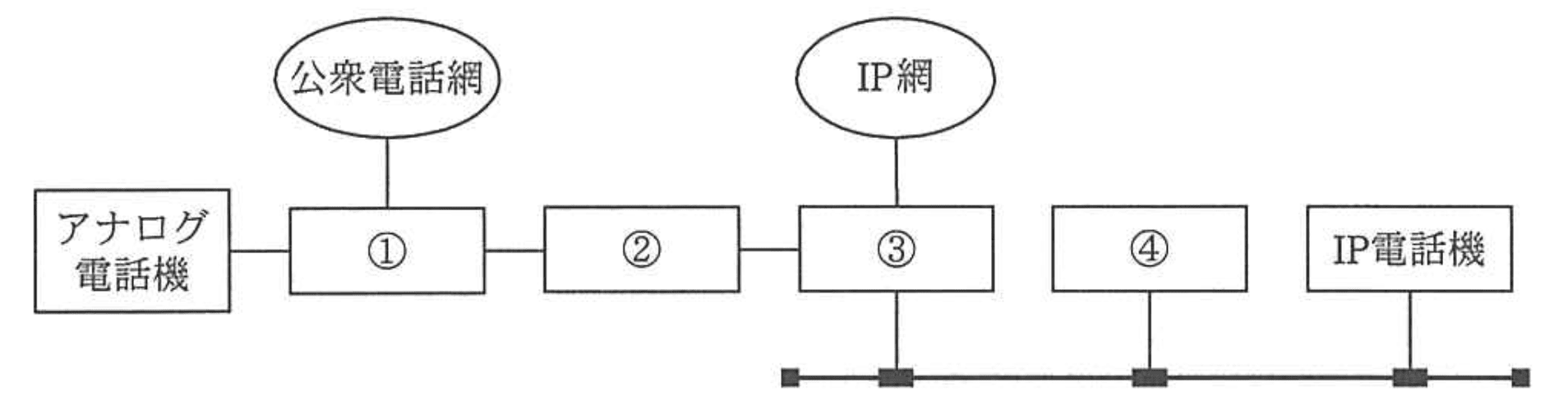

ルータ、PBX, VoIP ゲートウェイ、VoIP ゲートキーパを図の①〜④に配置して内線用のアナログ電話機と IP電話機を混在させる場合、VoIP ゲートウェイを配置する場所はどこか。
選択肢
ア：①
イ：②（正解）
ウ：③
エ：④
ルータ、PBX, VoIP ゲートウェイ、VoIP ゲートキーパの配置【午前2 解説】
要点まとめ
- 結論：VoIPゲートウェイはアナログ電話機とIP電話網の中継役として②に配置するのが正解です。
- 根拠：VoIPゲートウェイはアナログ信号をIP信号に変換し、PBXやIP網との接続点に置く必要があります。
- 差がつくポイント：各機器の役割と接続位置を正確に理解し、アナログとIPの境界を見極めることが重要です。
正解の理由
VoIPゲートウェイはアナログ電話機の信号をIPネットワークで扱えるデジタル信号に変換する装置です。図の①はアナログ電話機と公衆電話網の接続点、③はIP網との接続点であり、②はその中間に位置しています。したがって、VoIPゲートウェイはアナログ電話機側とIP網側の橋渡しをする②に配置するのが適切です。これにより、アナログ電話機の信号をIP電話機が利用するIP網に変換して送信できます。
よくある誤解
VoIPゲートウェイをIP網側（③）やIP電話機の近く（④）に置くと考えがちですが、変換機能はアナログ側とIP側の境界に置く必要があります。単なるルータやスイッチと混同しないよう注意しましょう。
解法ステップ
- 各機器の役割を確認する（ルータ、PBX、VoIPゲートウェイ、VoIPゲートキーパ）。
- アナログ電話機とIP電話機の接続経路を図から把握する。
- VoIPゲートウェイはアナログ信号とIP信号の変換装置であることを理解する。
- アナログ電話機側とIP網側の中間に位置する②が最適な配置場所と判断する。
- 選択肢の中から②を選ぶ。
選択肢別の誤答解説
- ア（①）：①はアナログ電話機と公衆電話網の接続点であり、VoIP変換の役割は持ちません。
- イ（②）：正解。アナログ電話機とIP網の中継点として適切な配置です。
- ウ（③）：③はIP網との接続点であり、VoIPゲートウェイの配置場所としては遅すぎます。
- エ（④）：④はIP電話機の接続点であり、VoIPゲートウェイの役割を果たしません。
補足コラム
VoIPゲートウェイはアナログ電話機やPBXの信号をIPネットワークで扱える形式に変換する装置です。これに対し、VoIPゲートキーパはIP電話網内での呼制御やアドレス管理を行うサーバー的役割を持ちます。両者の役割を混同しないことが重要です。
FAQ
Q: VoIPゲートウェイとVoIPゲートキーパの違いは何ですか？
A: ゲートウェイは信号変換装置、ゲートキーパはIP電話網内の呼制御や管理を行うサーバーです。
A: ゲートウェイは信号変換装置、ゲートキーパはIP電話網内の呼制御や管理を行うサーバーです。
Q: なぜVoIPゲートウェイはアナログ電話機側に近い場所に置くのですか？
A: アナログ信号をIP信号に変換するため、アナログ電話機とIP網の境界に配置する必要があるからです。
A: アナログ信号をIP信号に変換するため、アナログ電話機とIP網の境界に配置する必要があるからです。
関連キーワード: VoIPゲートウェイ、アナログ電話機、IP電話機、PBX, VoIPゲートキーパ、ネットワーク機器配置
