応用情報技術者 2013年 秋期 午後 問04

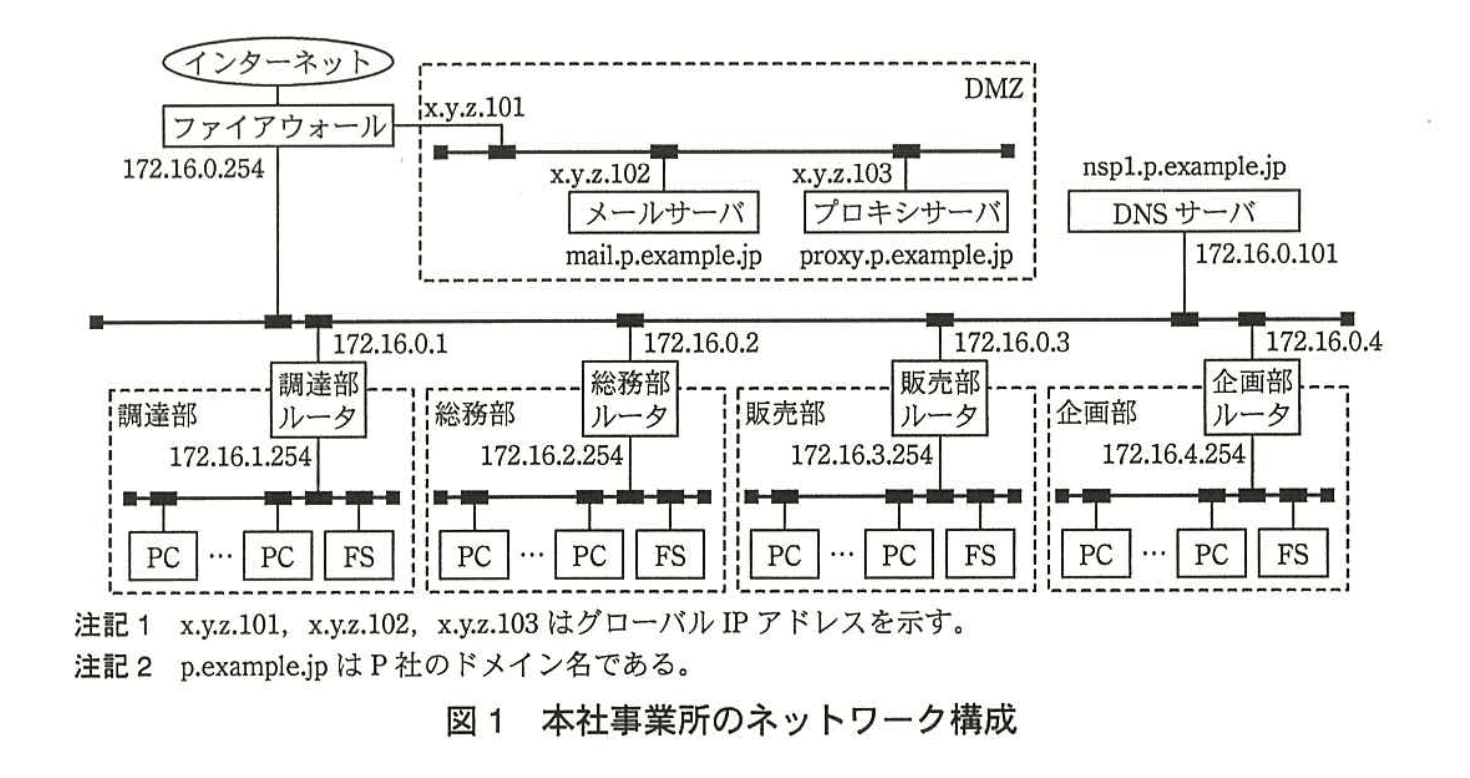

　 　P社は、ペット用品のインターネット通信販売業者である。本社事業所内に調達部、総務部、販売部、企画部があり、約80名の社員で商品の企画・調達・配送などの業務を行っている。通信販売のシステムは、他社が運営するショッピングサイトを活用しており、自社で制作した販売用Webページをインターネット経由でショッピングサイトにアップロードして商品を販売している。 　社員が業務で使用するPCと、ファイル共有のために使用しているファイルサーバ（以下、FSという）は、購入後数年を経ており、社員からは“処理速度が遅い。”という声が上がっている。そこで、全てのPCとFSをリプレースすることにした。リプレースは、総務部情報システム課のQ君が担当することになった。 　 〔本社事業所のネットワーク構成〕 　Q君は、PCとFSのリプレースに当たり、現在の本社事業所のネットワーク構成の調査を行った（図1）。

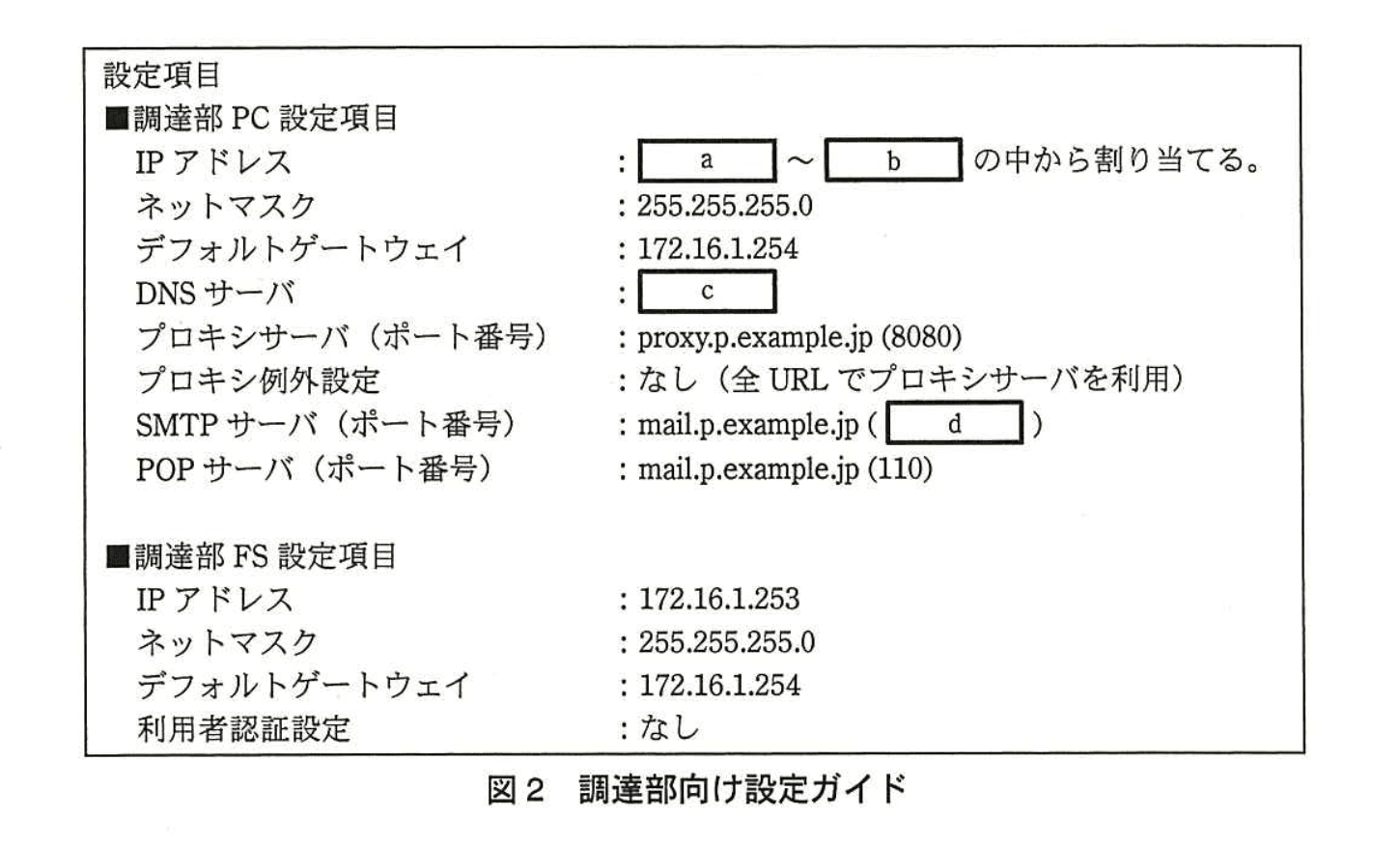

　本社事業所内のPCからブラウザを用いてWebページにアクセスする場合には、プロキシサーバを経由する。また、電子メールの送受信はメールサーバを利用して行っており、PCとメールサーバとの間の通信は、本社事業所内の通信であるので、通信路の暗号化やSMTP認証は利用していない。PCは一度設置したら移設することは少ないので、DHCPは利用していない。インターネットやDMZから各部のFSにアクセスできないようにファイアウォールを設置している。ネットワーク機器は適切に設定がされており、障害などは発生していない。また、リプレース後もネットワーク構成やネットワーク機器の設定変更は行わない。 　 〔PCとFSの設定〕 　Q君は、約80台のPCと各部のFSの設定作業を3名の情報システム課員だけで行うことは不可能と判断し、設定ガイドを作成して、各部で任命されているIT係に部内のPCの設定作業の説明を依頼した。IT係は、部内の各PCに割り当てるIPアドレスを決定した後、設定ガイドの内容を部員に説明し、PCの設定をPCの使用者自身で行ってもらうように依頼した。また、各部に設置するFSについては、PCと同様にログインを行って設定画面から設定が可能であるので、IT係に設定してもらうことにした。 　図2に調達部向け設定ガイドを示す。他の部にも同様の設定ガイドを作成した。

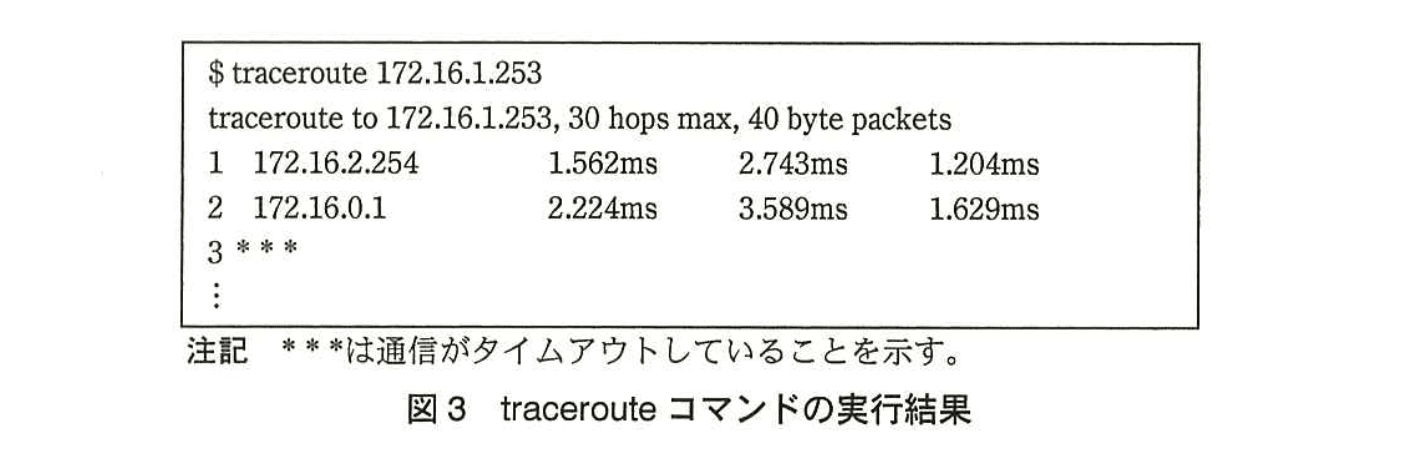

〔トラブル事象1〕 　PCのリプレース後に、総務部のR君から“ショッピングサイトにアクセスできない。”との連絡があり、Q君がトラブル調査を実施した。 　Q君は、総務部内の他のPCからショッピングサイトにアクセスを試み、正常にアクセスできることを確認した。次に、R君のPCからプロキシサーバへ正しく通信できることを確認するために、R君のPCからeコマンドを用いてx.y.z.103宛てにICMPパケットを送信し、正常に応答があることを確認した。 　次にQ君は、fコマンドを用いて、gの名前解決（FQDNからIPアドレスを調べる）を試みたところ、エラーとなった。このことから、R君のPCのhの設定に誤りがあることを特定した。その誤りを訂正し、R君のPCからショッピングサイトに正常にアクセスできることを確認した。 　 〔トラブル事象2〕 　総務部のS君から、“先週の調達状況の確認をしようとしたところ、調達部のFSにアクセスできない。”との連絡があり、Q君がトラブル調査を実施した。 　Q君は、S君のPCと同様に、自分のPCからも調達部のFSにアクセスできないことを確認した。また、調達部のPCからは調達部のFSに正常にアクセスできることを確認した。Q君は、S君のPCからtracerouteコマンドを用いて、調達部のFSへのアクセス確認を行った。tracerouteコマンドの実行結果を図3に示す。

　Q君は調査結果を基に、原因となっていた設定の誤りを特定した。その誤りを訂正し、S君のPCから調達部のFSに正常にアクセスできることを確認した。 　 〔FSの利用状況確認画面の利用〕 　リプレースの1か月後、企画部のIT係のT君から、“FSの説明書に、Webブラウザを用いてFSの利用状況確認ができるとの記述がある。しかし、①自席のPCからWebブラウザを用いて、説明書に記述のとおり企画部のFSにアクセスしてみたが、利用状況確認ページが表示できなかった。”との連絡があった。なお、T君のPCや企画部のFSは、設定ガイドのとおり設定されており、FS内ファイルの読み書きは可能であった。 　その後、T君はQ君から連絡された設定変更を行い、FSの利用状況確認ページを表示できるようになった。
