応用情報技術者 2015年 秋期 午後 問04

　 　A社は、乳製品を製造・販売する会社であり、主な顧客はスーパーマーケットや小売店である。A社は首都圏近郊に三つの工場（X工場、Y工場、Z工場）をもち、牛乳、ヨーグルト、乳飲料など約30種類の製品を製造している。製品には、全ての工場で共通して生産する標準的な製品に加えて、それぞれの工場だけで生産するその地域限定の製品がある。また、1か月に1回製品価格の改定を行っており、顧客へは受注時点の製品価格で販売している。 　現在は、工場近郊の顧客からの注文を工場内にある営業部が受注し、受注した工場で製品を製造して顧客に出荷している。しかし、近年、工場近郊の顧客数にばらつきが生じ、X工場の製造量は限界に達しているが、Y工場の製造量には余裕がある状態となっている。そこで、各工場内にある営業部を本社へ統合し、顧客からの注文を本社で一括して受注し、製造を各工場に割り当てる業務改革を実施することになった。 　現在の受注システムは、各工場の営業部で受注することを前提に設計されており、業務改革に合わせて再構築が必要となった。再構築に当たり、システムインテグレータであるB社のC君がシステム要件定義を担当することになった。 　

〔システム要件定義の進め方の検討〕 　C君は、まずシステム要件定義の進め方を検討し、次の①～③の流れでシステム要件定義を進めることにした。 　①　現行システム分析：現行システムの設計書やソースコードを基に、システムの現状をシステム機能一覧、a、概念データモデルなどにまとめる。 　②　新業務分析：営業部にヒアリングやアンケートを実施し、業務改革後の新業務の概要をb、業務フロー、概念データモデルなどにまとめる。 　③　課題分析：現行システム分析と新業務分析の結果から、現行の受注システムの課題を分析する。

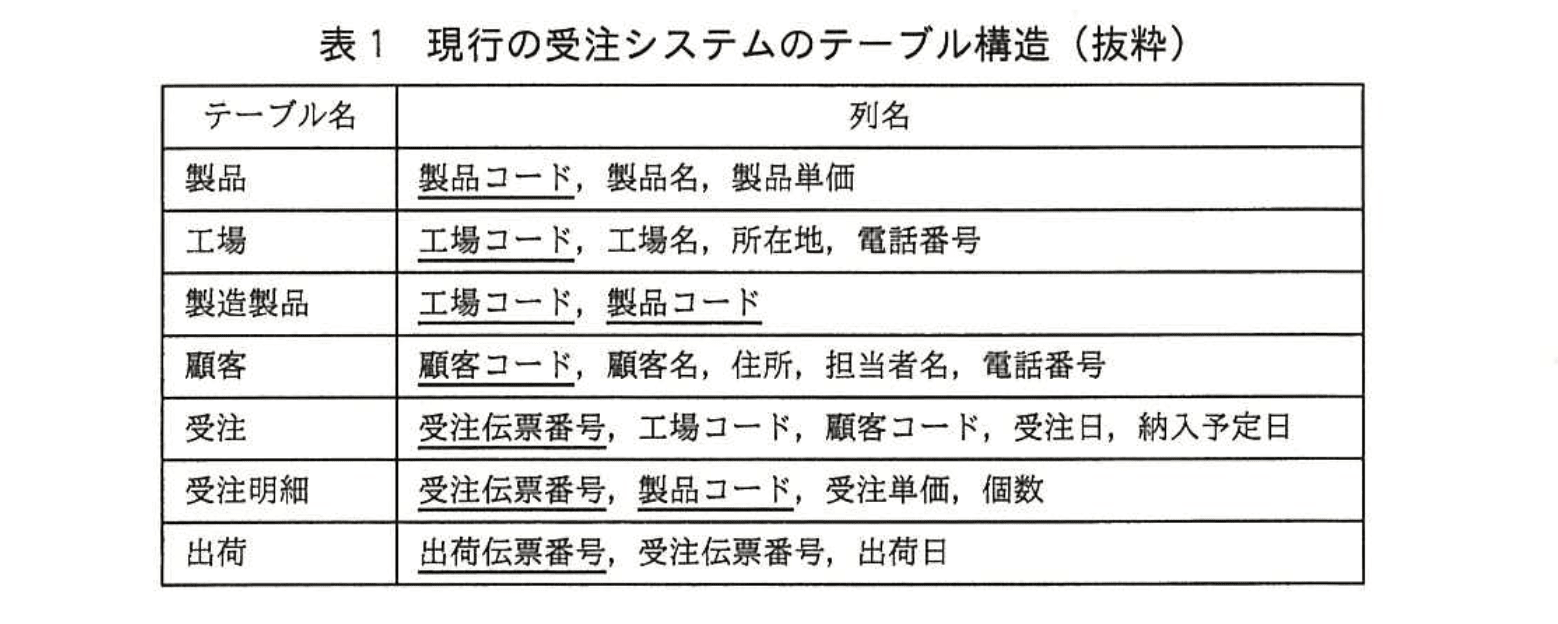

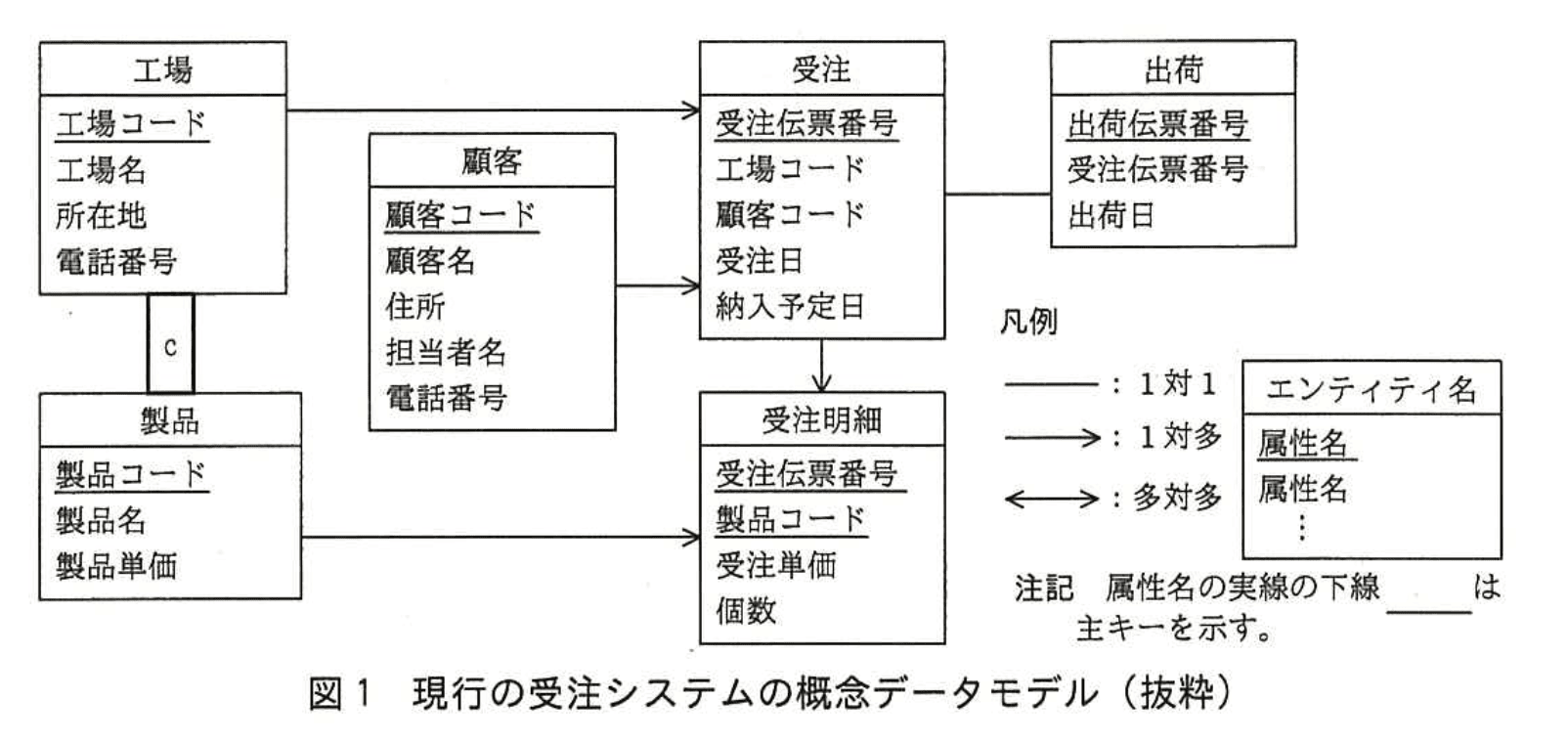

〔現行システム分析〕 　C君は、現行システムの設計書を基に、現行の受注システムがもつテーブルを調査し、概念データモデルを作成した。現行の受注システムのテーブル構造（抜粋）を表1に、C君が作成した概念データモデル（抜粋）を図1に示す。表1において、下線は主キーを表す。

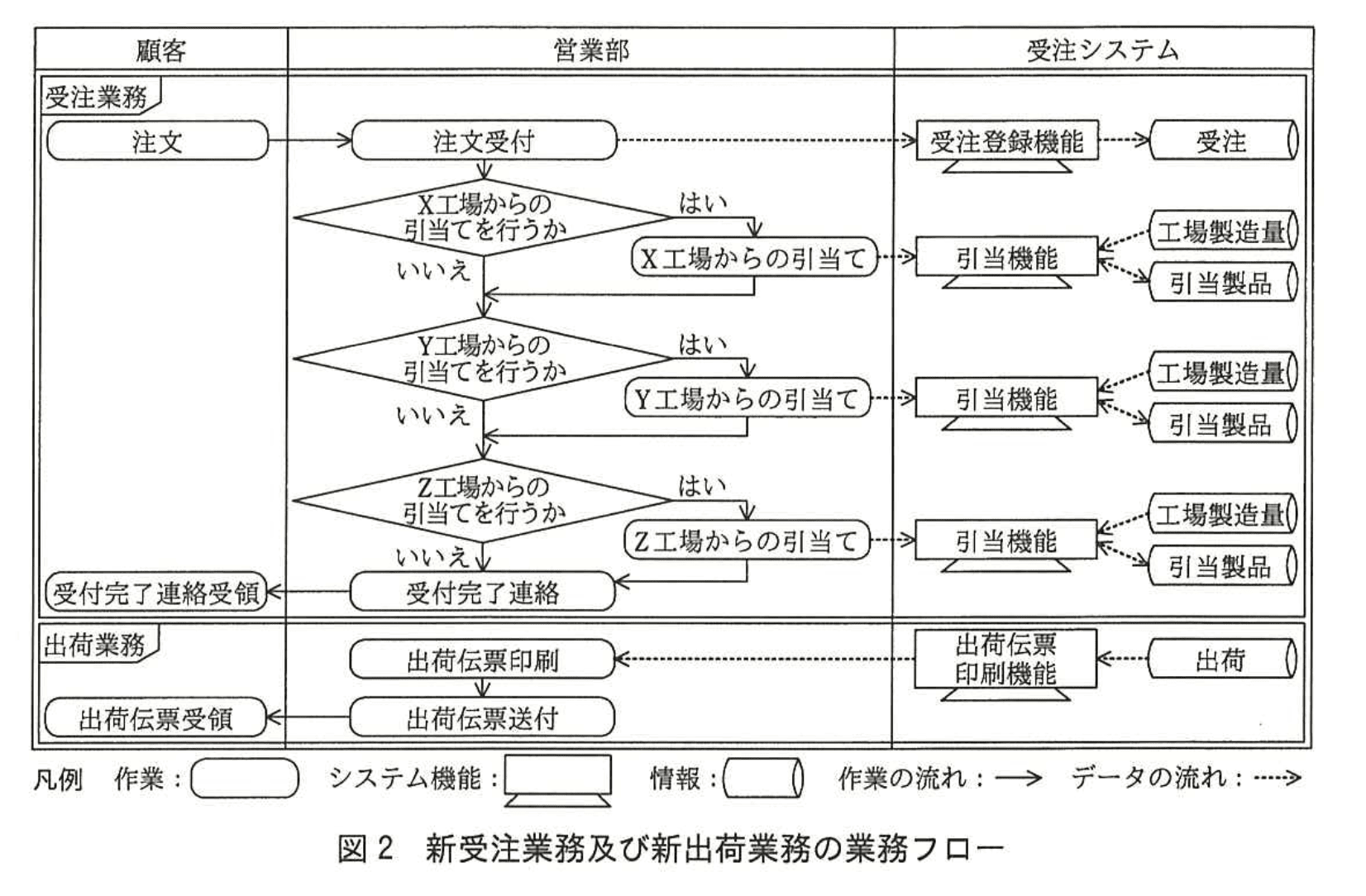

〔新業務分析と課題分析〕 　C君は、営業部にヒアリングやアンケートを実施し、業務改革後の新受注業務及び新出荷業務の業務フローの作成を行った（図2）。また、現行の受注システムの課題を次のように分析した。 　課題1：業務改革後は顧客からの注文を本社で一括して受注するが、現行の受注システムでは、本社で一括して受注した受注データを登録できない。受注データの管理単位を変更する必要がある。 　課題2：1回の受注で受け付けた製品を複数の工場から出荷する場合に、出荷データを登録できない。同一工場から、同一顧客へ、同一出荷日の製品を一つの出荷として扱い、工場ごとに別々の出荷ができるように、出荷データの管理単位を変更する必要がある。

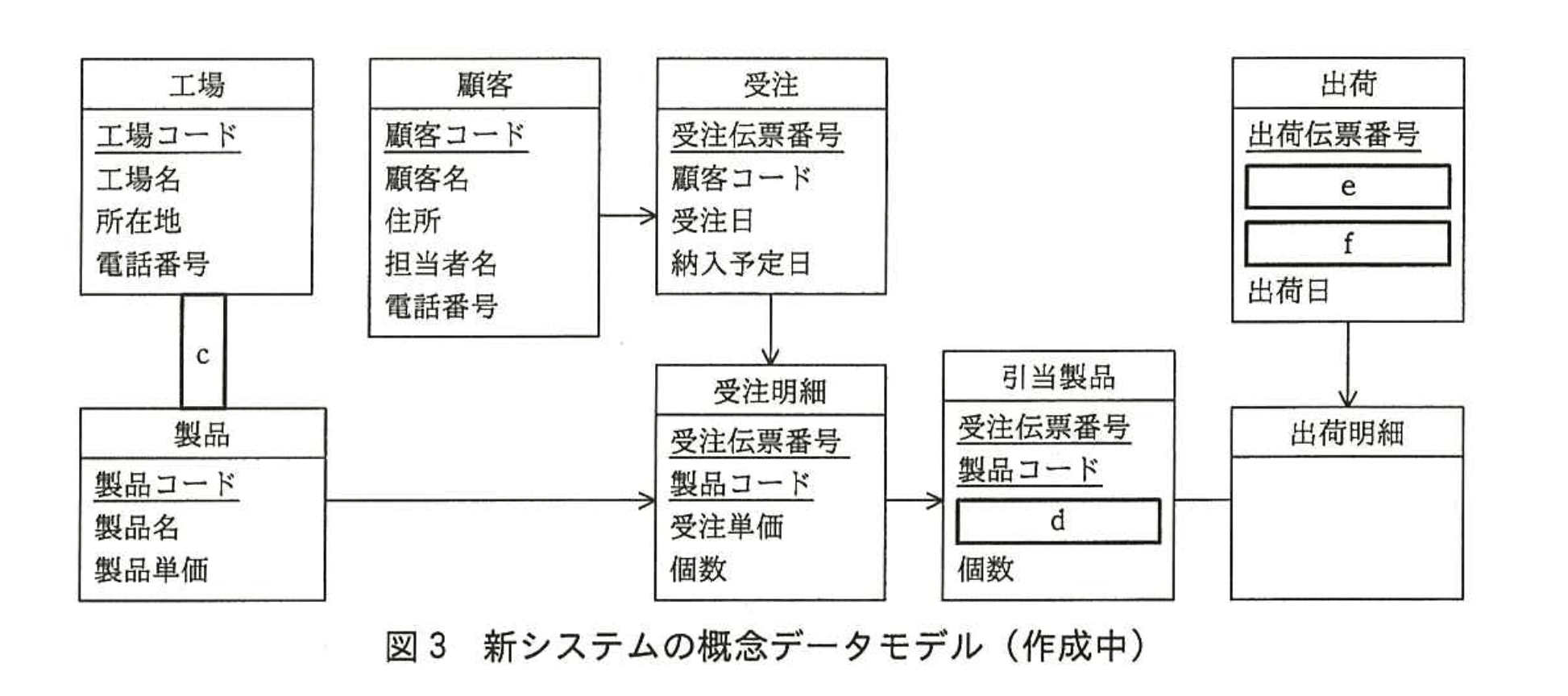

〔新システムの概念データモデル〕 　C君は、〔新業務分析と課題分析〕の結果から新システムの概念データモデルを作成した。C君が作成中の新システムの概念データモデルを図3に示す。
