応用情報技術者 2015年 春期 午後 問04

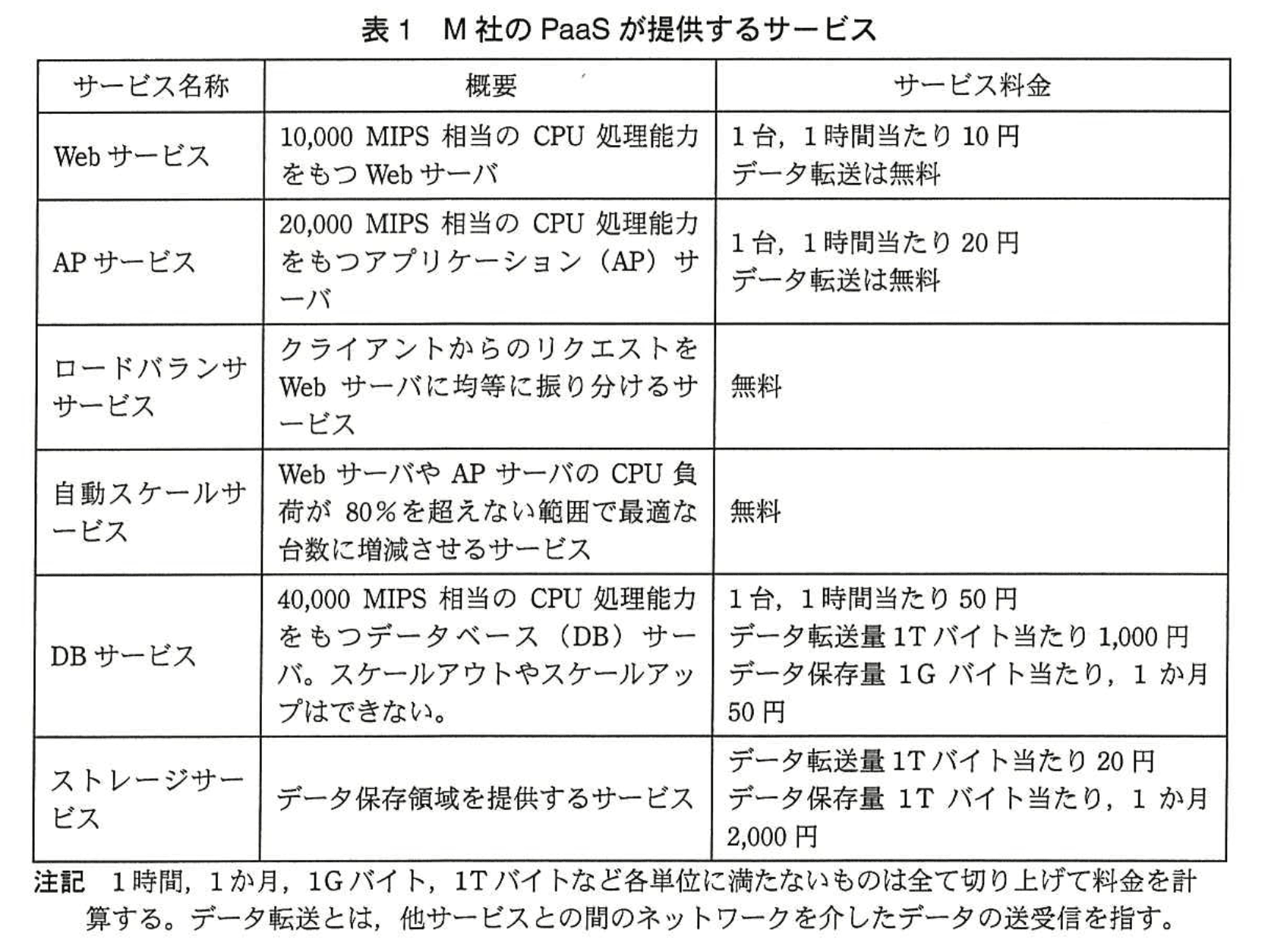

　L社は、清涼飲料の製造販売を手掛ける中堅企業である。夏の新商品を宣伝するために、新商品の紹介やプレゼントの応募受付を行うキャンペーンサイト（以下、本システムという）を構築することになった。 　 〔システム基盤の選定〕 　本システムは、7〜9月の3か月間だけ公開する予定である。また、プレゼントの応募を受け付けることから、特定の日時に利用が集中すると見込まれる。これらの特性に対応できるシステム基盤として、仮想化技術を用いたM社の PaaS (Platform as a Service) を選定した。M社の PaaS が提供するサービスを表1に示す。

〔システム構成の検討〕 　本システムには、次の二つの機能がある。 　・新商品紹介機能 　　動画や写真、解説文などを活用して新商品を紹介する機能。 　・プレゼント応募受付機能 　　新商品に貼り付けたプレゼント応募シールの裏に記載されたシリアル番号と応募者の情報を受付ける機能。

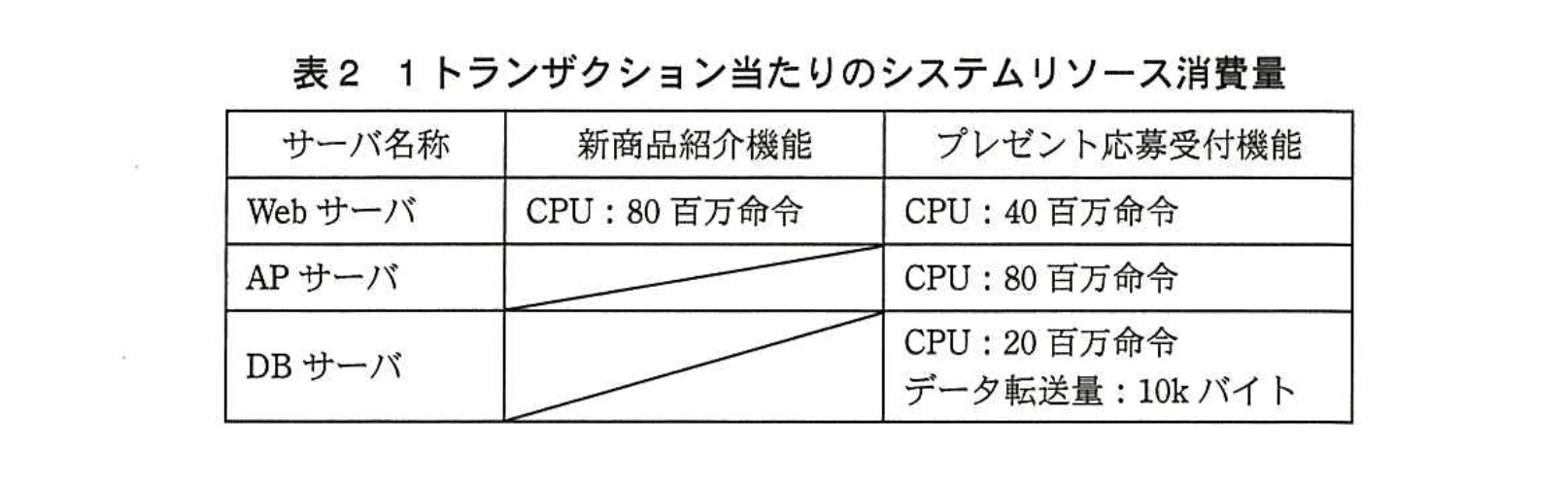

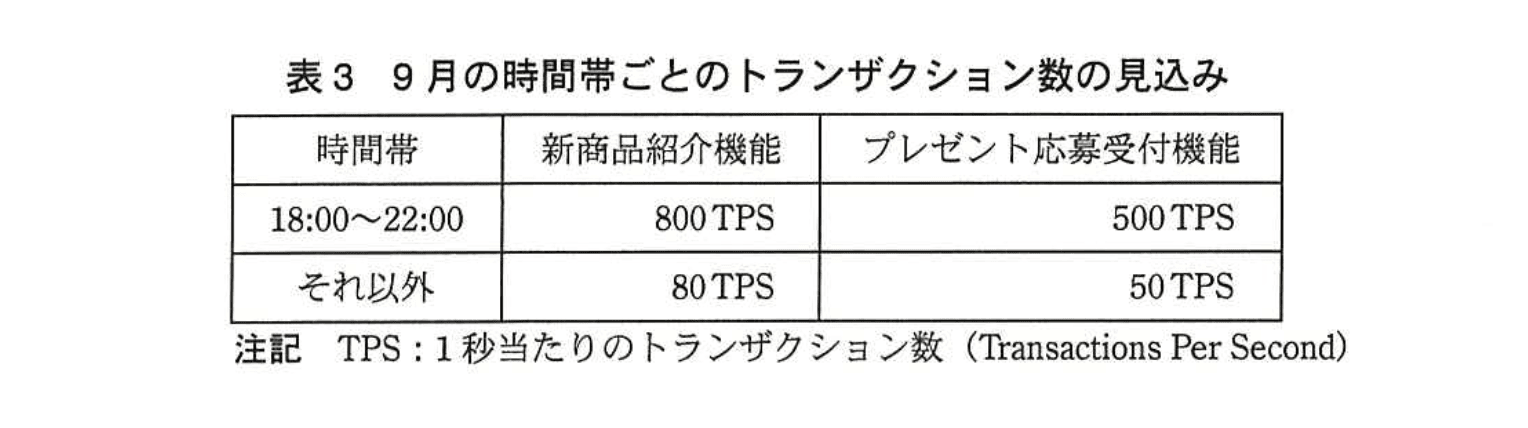

　まず、新商品紹介機能を実現するためのシステム構成について考える。この機能は、動画や写真などのコンテンツを Webブラウザへ配信する。そのために、コンテンツをストレージサービスに配置し、Webサーバを経由して Webブラウザへ配信する構成にする。 　次に、プレゼント応募受付機能を実現するためのシステム構成について考える。この機能は、発行したシリアル番号の照合などを行い、受付けた情報を DBサーバに保存する。DBサーバのデータを用いた動的な HTML を配信するために、Webサーバ上 APサーバを利用する。また、利用者の増減に対応するために、ロードバランササービス及び自動スケールサービスも併せて利用する。応募者の情報を暗号化する処理は、DBサーバ上にストアドプロシージャとして配置することを検討したが、①本システムの特性を考慮した結果、②APサーバ上の処理として実装することにした。 　 〔PaaS 利用料金の試算〕 　各機能における1トランザクション当たりのシステムリソース消費量を表2に、ピークとなる9月の時間帯ごとのトランザクション数の見込みを表3に示す。

　必要になるWebサーバの台数を時間帯ごとに試算する。 　Webサーバに求められる 18:00〜22:00 の時間帯の 1 秒当たりの命令実行数は、二つの機能を合計すると a 百万である。Webサーバ 1 台の能力の 80% がトランザクション処理に使用できるとすると、Webサーバ 1 台について、トランザクション処理で使用できる 1 秒当たりの命令実行数は b 百万である。したがって、必要なWebサーバの台数は c 台である。 　同様に、その他のサーバの台数も求めることができる。 　続いて、各サービスの利用料金を試算する。 　Webサーバ及び APサーバの料金は、求めた台数に利用時間と 1 時間当たりの料金を掛けることで算出できる。DBサーバは、それに加えてデータ保存量とデータ転送量に対する料金が必要になる。DBサーバの 9 月のデータ転送量は、1,000k バイト = 1M バイト、1,000M バイト = 1G バイト、1,000G バイト = 1T バイトとすると、d T バイトである。したがって、このデータ転送に掛かる料金は e 円となる。 　 〔システム運用開始後の問題と対策〕 　予定どおりに本システムの運用が始まり、利用者が次第に増えてきた 7 月下旬、新商品紹介機能の応答が遅いというクレームが多く寄せられた。各サーバのアクセスログを解析したところ、ストレージサービスからWebサーバへのコンテンツの転送に想定以上の時間を要していることが判明した。そこで、システム構成を見直し、同じコンテンツが複数回利用される場合にはストレージサービスからの転送量を削減するように③コンテンツの配信方法を変更することで、問題を回避できた。
