応用情報技術者 2015年 春期 午前2 問47

図の作成に用いられている表記法はどれか【午前2 解説】

要点まとめ

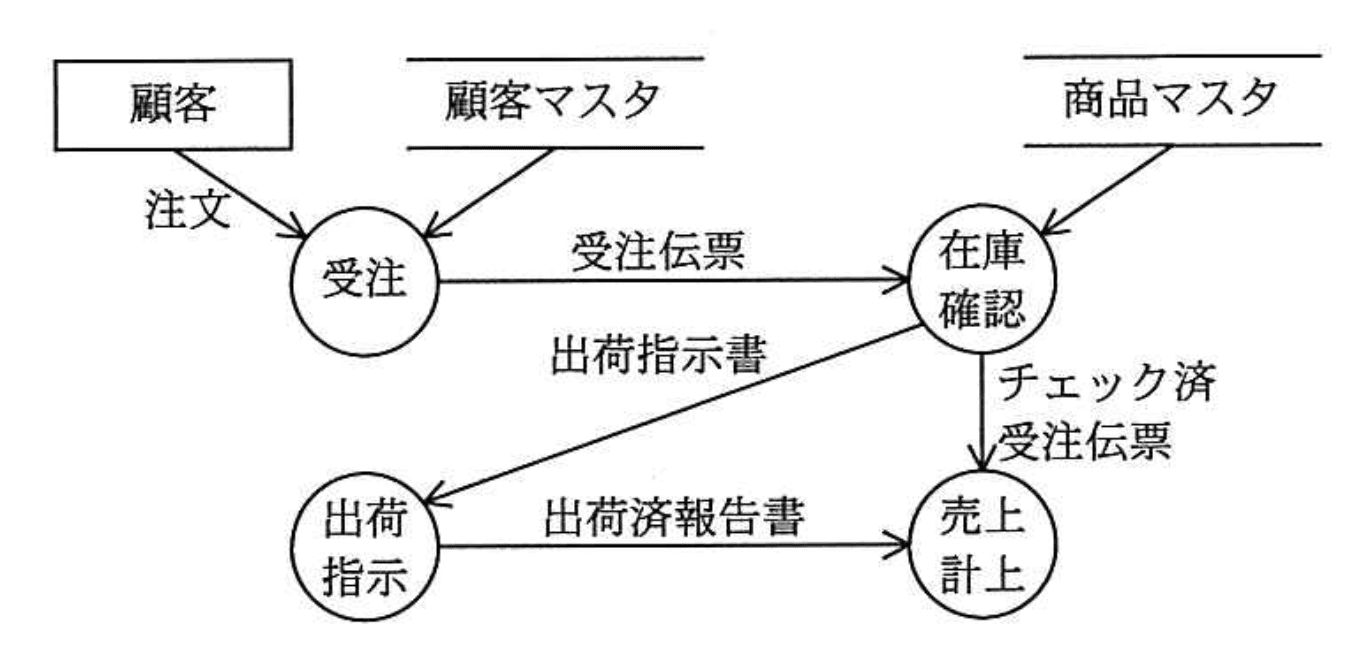

• 結論：図は「DFD（データフローダイアグラム）」で表現されているため、正解はアです。
• 根拠：矩形は外部エンティティ、円形はプロセス、矢印はデータフローを示し、DFDの基本記号に合致します。
• 差がつくポイント：状態遷移図や流れ図は状態や処理の流れを示すが、データの流れと処理を明確に区別する点がDFDの特徴です。

正解の理由

• 矩形は外部エンティティ（システム外部の人や組織）を示し、
• 円形はプロセス（処理や機能）を表し、
• 矢印はデータの流れを示します。
  問題の図はこれらの記号を用いており、まさにDFDの典型的な表記法です。

よくある誤解

解法ステップ

1. 図の記号を確認し、矩形・円形・矢印の意味を把握する。
2. 矩形が外部エンティティ、円形がプロセスを示すかを判断する。
3. 矢印がデータの流れを表しているか確認する。
4. これらの特徴がDFDの記号体系に合致するか検証する。
5. 他の選択肢（状態遷移図、流れ図、ペトリネット）と比較し、最も適切な表記法を選ぶ。

選択肢別の誤答解説

• イ: 状態遷移図は状態とイベントの関係を示し、円形や矩形の使い方が異なります。
• ウ: 流れ図は処理の順序を示すが、外部エンティティやデータの流れを明確に区別しません。
• エ: ペトリネットは状態（プレース）と遷移を表すため、記号や矢印の意味が異なります。
