応用情報技術者 2017年 秋期 午後 問04

　 　S社は、家庭向けの体重計、血圧計、活動量計などの健康機器を製造販売している会社である。競合する他社との差別化を図るために、クラウドサービスを使った健康管理サービス（以下、本サービスという）の提供を検討している。例えば、健康機器で計測したデータ（以下、計測データという）を本サービスで管理して、スマートフォン（以下、スマホという）のアプリケーションプログラム（以下、アプリという）で計測データを確認できるようにすることを考えている。開発部のT君を中心に、本サービスを設計することになった。 　T君は、本サービスのアーキテクチャを検討し、クラウドサービス上に健康機器やアプリから呼ばれるWebAPIを用意し、そのWebAPIを介して、計測データのアップロードや確認を行う方式を採用することにした。

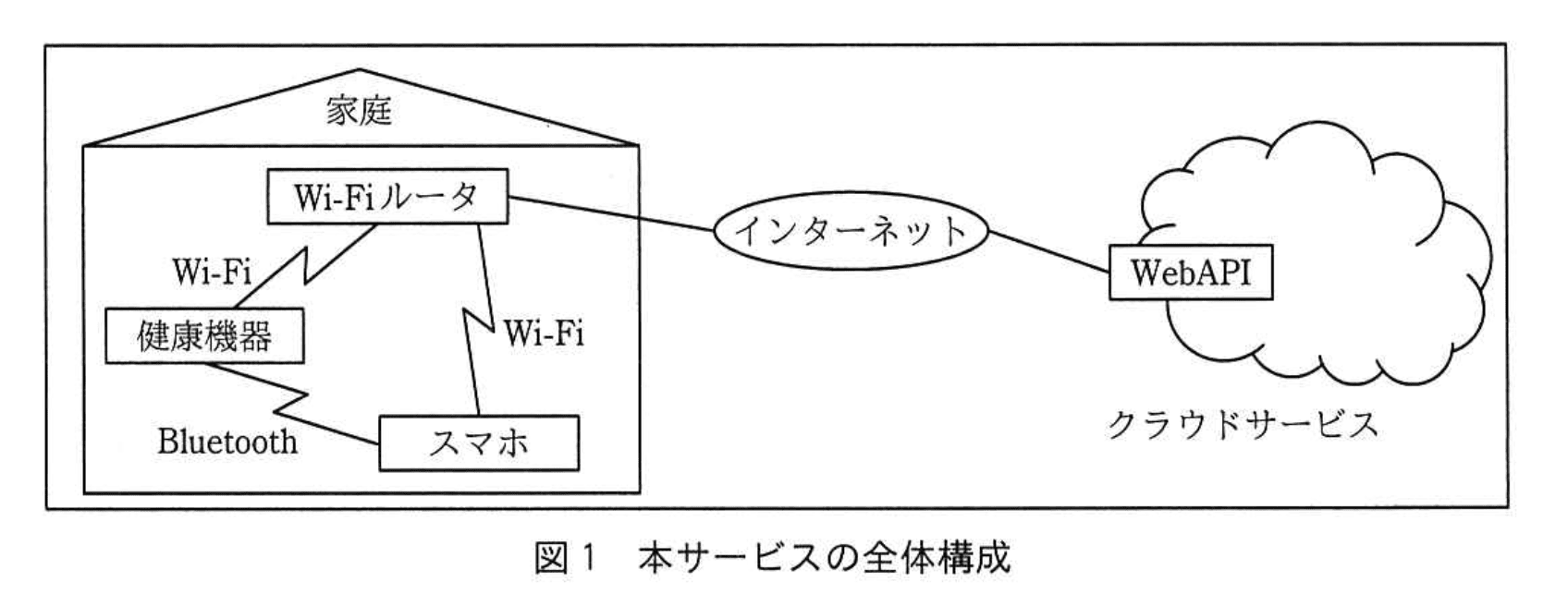

〔本サービスの概要〕 　T君は、本サービスの全体を図1のように構成し、前提を次のように考えた。

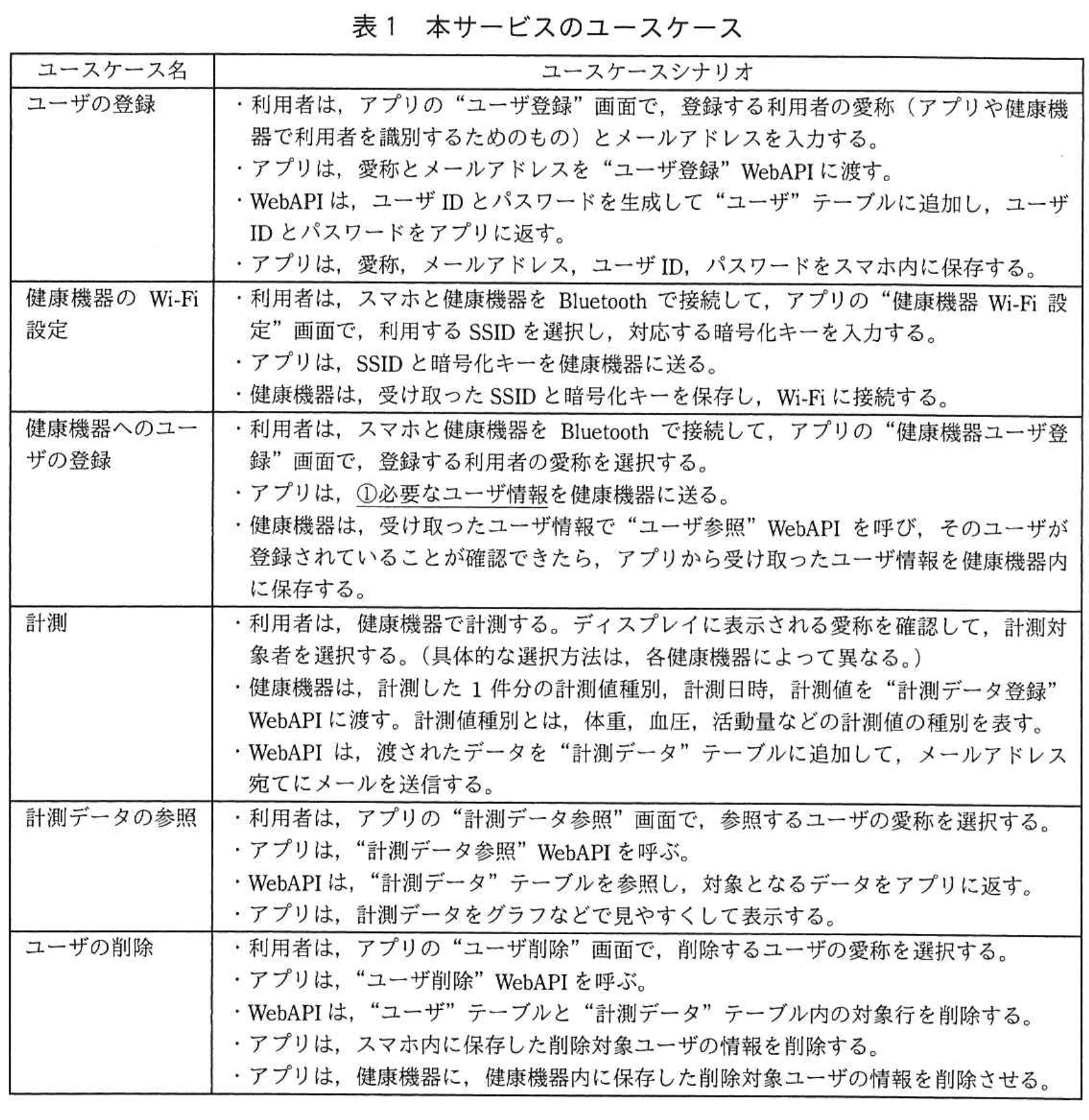

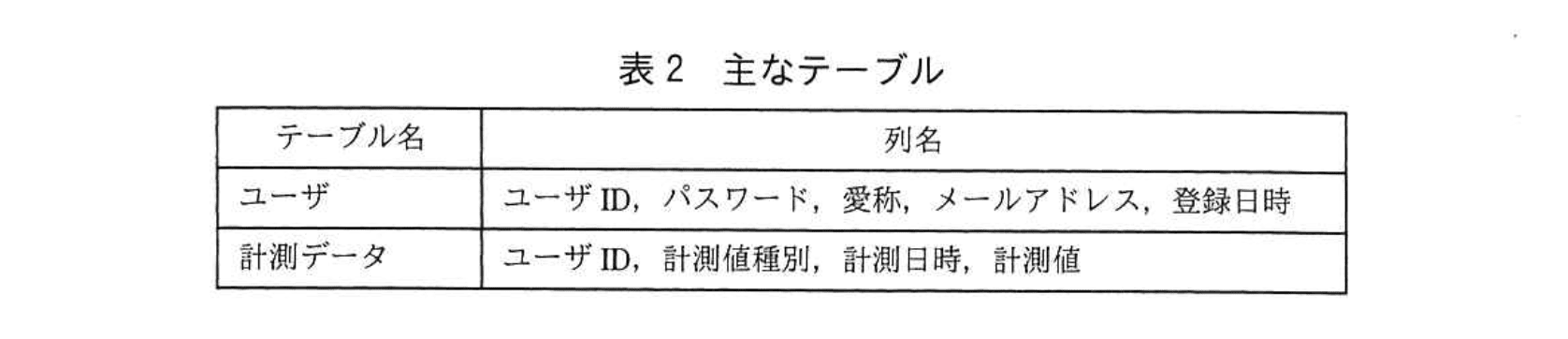

　・健康機器は、表示用のディスプレイ、インターネットにアクセスするための無線LAN（以下、Wi-Fiという）、スマホと通信するためのBluetooth機能を装備する。 　・家庭内はWi-Fiルータでインターネットにアクセスできる環境とする。 　・計測時には、健康機器はスマホを介することなく、Wi-Fi経由で本サービスにアクセスする。 　 〔本サービスのユースケース〕 　T 君は、WebAPI の満たすべき要件を明らかにするために、本サービスのユースケースを洗い出し、表1のように整理した。また、本サービスで使用するデータベースの主なテーブルを表2のように定義した。

〔WebAPIの設計方針〕 　T君は、最近のWebAPIの技術動向を調査、検討した結果、本サービスのWebAPIはREST（REpresentational State Transfer）形式を採用することとし、設計方針を次のように決めた。 　・WebAPIへのアクセスは、全てHTTPSを用いて行う。 　・アクセス対象へのCRUD（Create, Read, Update, Delete）の操作を、それぞれHTTPメソッドのPOST, GET, PUT, DELETEで提供する。 　・URIは、次の(1)～(5)に従って設計する。 　　(1) “api.example.co.jp”のように、APIであることが一目で分かるようにする。 　　(2) APIのバージョン番号を含める。 　　(3) deleteUserのようにリソースに対する操作を動詞を用いて表現するのではなく、usersのように対象とするリソースを複数形の名詞で表現し、操作はHTTPメソッドで指定する。 　　(4) アプリケーションや言語に依存する拡張子は含めない。 　　(5) リソースの関係性が一目で分かるようにする。 　　・全てのWebAPIでユーザ認証を行う。②ユーザ認証は、HTTPリクエストヘッダのX-Authorizationヘッダフィールドで、“ユーザID：パスワード”をBASE64エンコードしたものを設定する方式とし、設定された“ユーザID：パスワード”が“ユーザ”テーブルに存在することを確認する。“ユーザ登録”WebAPIを呼ぶ際は、ユーザIDが決まっていないので、ユーザ登録用に特別に用意したユーザIDでユーザ認証を行う。 　　・WebAPIの実行結果のステータスは、標準的なHTTPステータスを使用する。 　　　200：OK 　　　400：不正なパラメタ 　　　401：認証失敗 　　　404：データが存在しない 　　・リクエストとレスポンスのボディ部のフォーマットはJSON、文字コードはUTF-8を使用する。

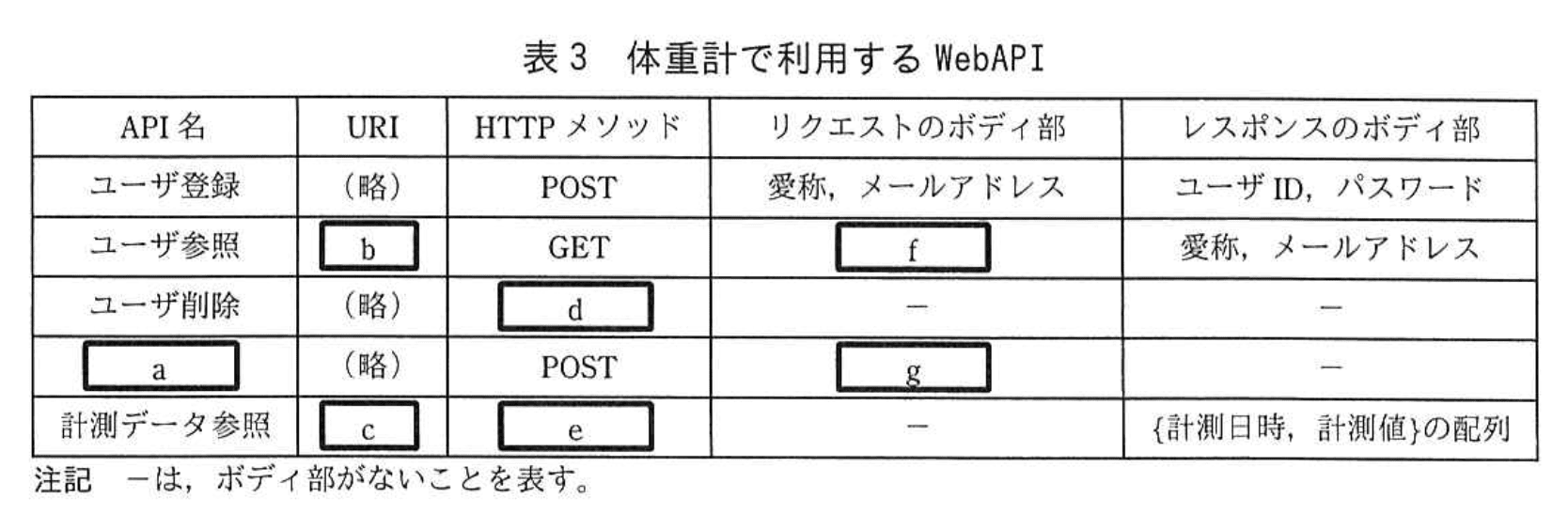

　設計方針に従ってWebAPIを設計した。URIテンプレートは、https://api.example.co.jp/{version}/users/{userld)/{valueType}とし、{version}はバージョン番号、{userld}はユーザID、{valueType}は計測値種別を必要に応じて指定する。 　S社は、本サービスを利用する最初の健康機器として、体重計を発売することにした。体重計で利用するWebAPIでは、バージョン番号はv1、計測値種別はweightsとした。体重計で利用するWebAPIを表3に示す。
