応用情報技術者 2021年秋期午前2 問10

問題文

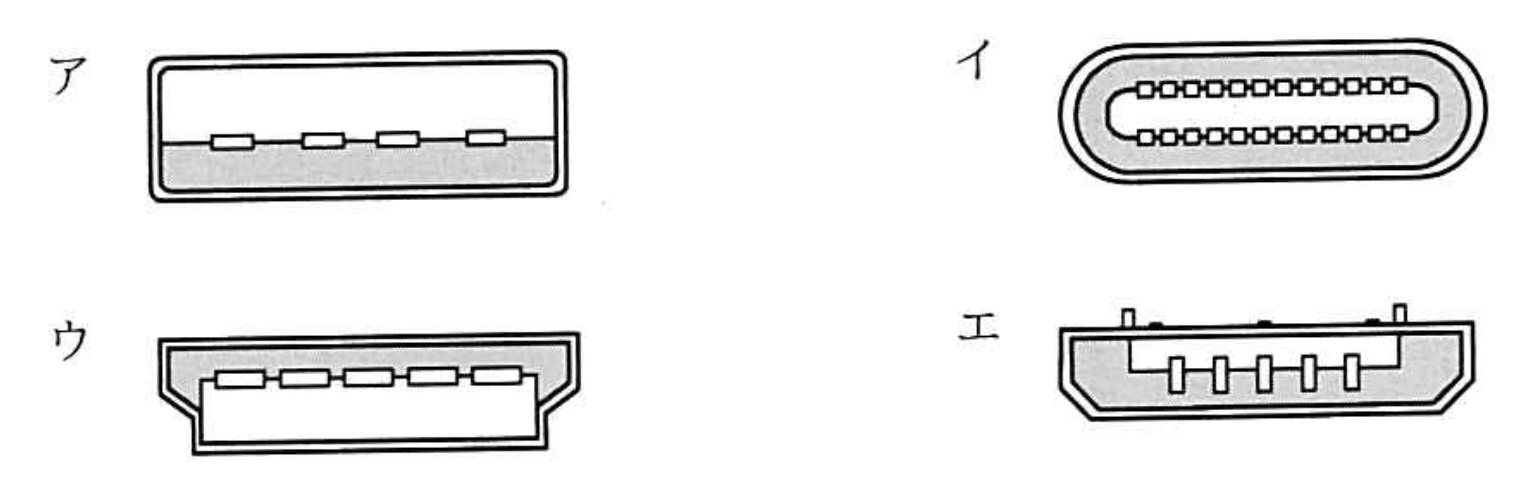

USB Type-Cのプラグ側コネクタの断面図はどれか。ここで、図の縮尺は同一ではない。

選択肢

ア：

イ：（正解）

ウ：

エ：

USB Type-Cのプラグ側コネクタの断面図【午前2 解説】

要点まとめ

結論：USB Type-Cのプラグ側コネクタは楕円形で、上下二列にピンが規則的に並ぶ形状が特徴です。
根拠：USB Type-Cはリバーシブル設計で、楕円形断面に約24ピン（上下二列）を持ち、両面挿入が可能です。
差がつくポイント：断面形状の違いとピン配置の特徴を正確に理解し、楕円形かつ二列ピン配置を見抜くことが重要です。

正解の理由

イの図は楕円形の外枠に内側楕円枠が二重に描かれ、内側に上下二列の小正方形ピンが約10個ずつ規則的に配置されています。これはUSB Type-Cのプラグ側断面の典型的な形状で、リバーシブルで多ピン構成の特徴を正確に表しています。
他の選択肢は形状やピン配置がUSB Type-Cの仕様と異なり、例えばアは単純な長方形でピン数も少なく、ウとエは台形状のハウジングやピン配置が異なります。

よくある誤解

USB Type-Cは従来のUSBと形状が似ているため、長方形のコネクタを想像しがちですが、実際は楕円形でピンが上下二列に並ぶ点が大きく異なります。

解法ステップ

USB Type-Cの物理形状をイメージし、楕円形であることを確認する。
ピンの配置をチェックし、上下二列に多数のピンが並ぶ特徴を探す。
他の選択肢の形状（長方形や台形）やピン数・配置と比較する。
楕円形かつ二列ピン配置の選択肢を正解と判断する。

選択肢別の誤答解説

ア：長方形の断面でピンが4つのみ。USB Type-Cの多ピン楕円形とは異なる。
イ：楕円形で上下二列のピン配置がUSB Type-Cの特徴に合致。
ウ：台形状の断面でピン配置も異なり、USB Type-Cの形状ではない。
エ：ウと同様の台形断面で、ピンが縦長矩形で垂直に立っているためUSB Type-Cとは異なる。

補足コラム

USB Type-Cは2014年に策定された新しいUSB規格で、リバーシブルプラグ設計により上下どちら向きでも挿せる利便性が特徴です。ピン数は最大24ピンで、映像出力や電力供給（最大100W）にも対応しています。断面は楕円形で、上下二列にピンが並ぶため、従来のUSB Type-AやType-Bとは明確に区別できます。
