基本情報技術者 2010年 春期 午前（科目A） 問46

多重度の解釈【午前解説】

正解の理由

解法ステップ

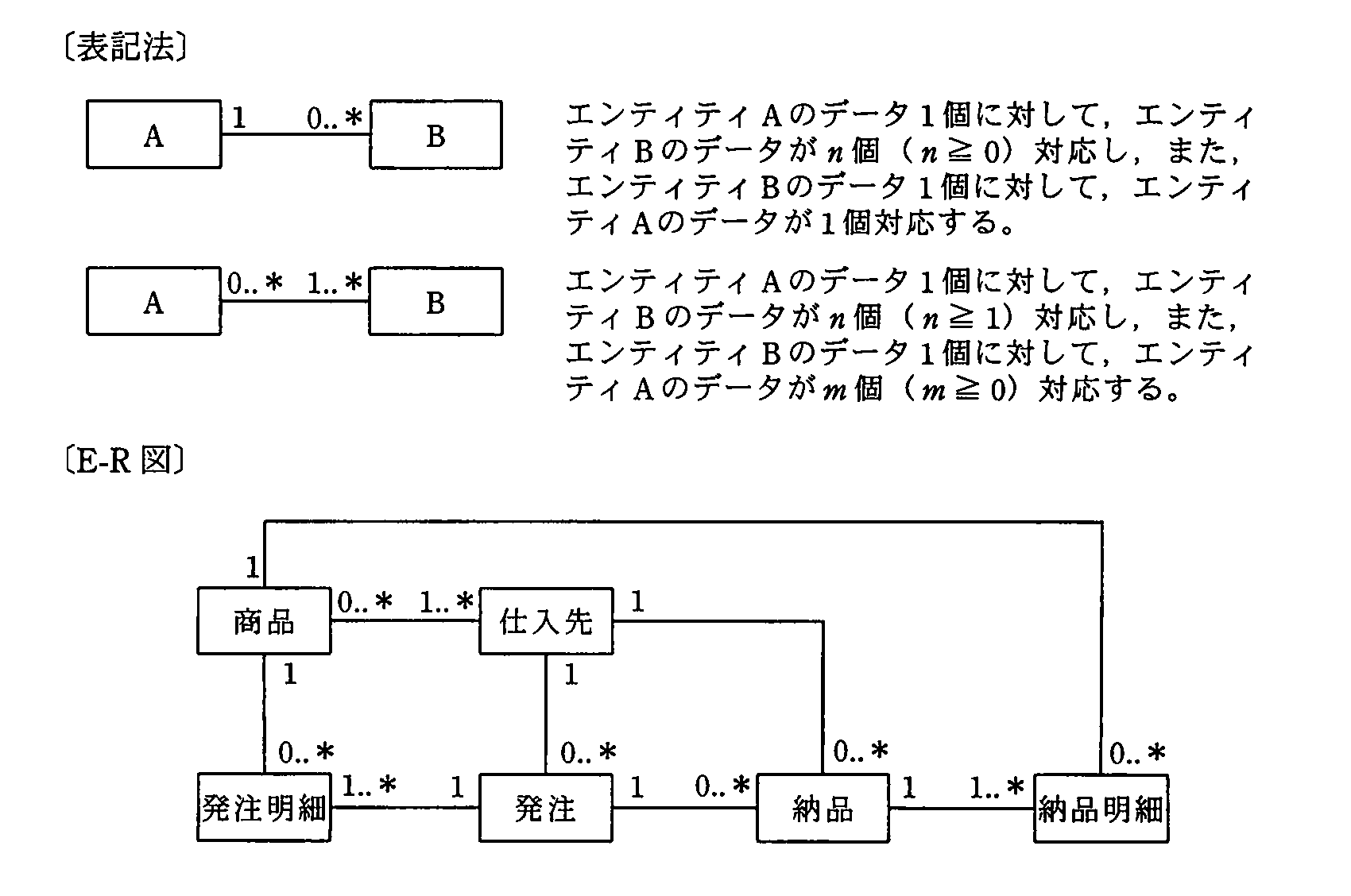

1. 多重度ラベルの読み方を確認する：「ラベルが近いエンティティが、相手1件に対して何件になるか」を読む。
2. 問われている命題に関係する線（ここでは「仕入先 — 発注」）のラベルを見る。
3. ラベルを上の読み方で解釈して命題の真偽を判断する（発注1件 → 仕入先1件 → 選択肢ウが成立）。

選択肢別の誤答解説

• ア: 同一の商品は一つの仕入先から仕入れている。
  図の「商品 — 仕入先」は商品側 0..*、仕入先側 1..* です。ラベル近接ルールで読むと「商品1件に対して仕入先は1件以上（1..*）存在し得る」つまり同一商品が複数の仕入先を持つ可能性があるため、アは誤りです。
• イ: 発注明細と納品明細は１対１に対応している。
  発注明細と納品明細の間に直接の関係線は図にありません。発注明細は「発注」に紐づき、発注明細は各々1件の「商品」に対応します（商品側ラベルが1、発注明細側が0..）。一方、商品と納品明細の線では商品側が 1、納品明細側が 0..* であり、商品1件に対して納品明細が複数ある可能性があります（注意：ここが以前の誤記のポイントで、納品明細が「1」側である、という記述は誤りです。実際は商品側が「1」で、納品明細側が「0..」です）。従って、発注明細→商品→納品明細 の経路を辿ると、発注明細1件が多数の納品明細に対応する可能性があり、1対1とは限りません。イは誤りです。
• ウ: 一つの発注で複数の仕入先に発注することはない。
  「仕入先 — 発注」のラベル（仕入先側 1、発注側 0..*）の解釈から、発注1件は仕入先1件に対応するため、発注が複数仕入先にまたがることはない。よってウが正解です。
• エ: 一つの発注で複数の商品を発注することはない。
  「発注 — 発注明細」は発注明細側が 1..*、発注側が 1 です。ラベル読みで発注1件に対して発注明細が1件以上存在し得ます。さらに各発注明細は1つの商品に対応するため、発注1件で複数の発注明細（＝複数の商品）を含むことができます。したがってエは誤りです。

よくある誤解

• 多重度ラベルは「そのラベルが近い側のエンティティが相手1件に対して何件か」を示す、という読み方を逆にしてしまう（「相手側が何件か」と誤解する）。
• 図の線が遠回りして結ばれている場合に、どちらのラベルがどのエンティティに対応するか混同する（ラベルの位置＝近さで判断する）。
• 間接的な経路（A→B→C）があると「AとCは1対1だろう」と安易に結論する。必ず経路上の各多重度を踏まえて推論する必要がある。

補足コラム

• X に書かれた値 =「Y の1件に対して X が何件対応するか」
  具体例：X が 1、Y が 0..* なら「Y1件 → X1件」「X1件 → Y0..*件」ではなく、正しくは「Y1件につきXは1件、X1件につきYは0..*件」と読む（位置関係に注意）。
