基本情報技術者 2011年 秋期 午後 問05

解答の導き方

1. a は、複数の商品に共通するクラスです。

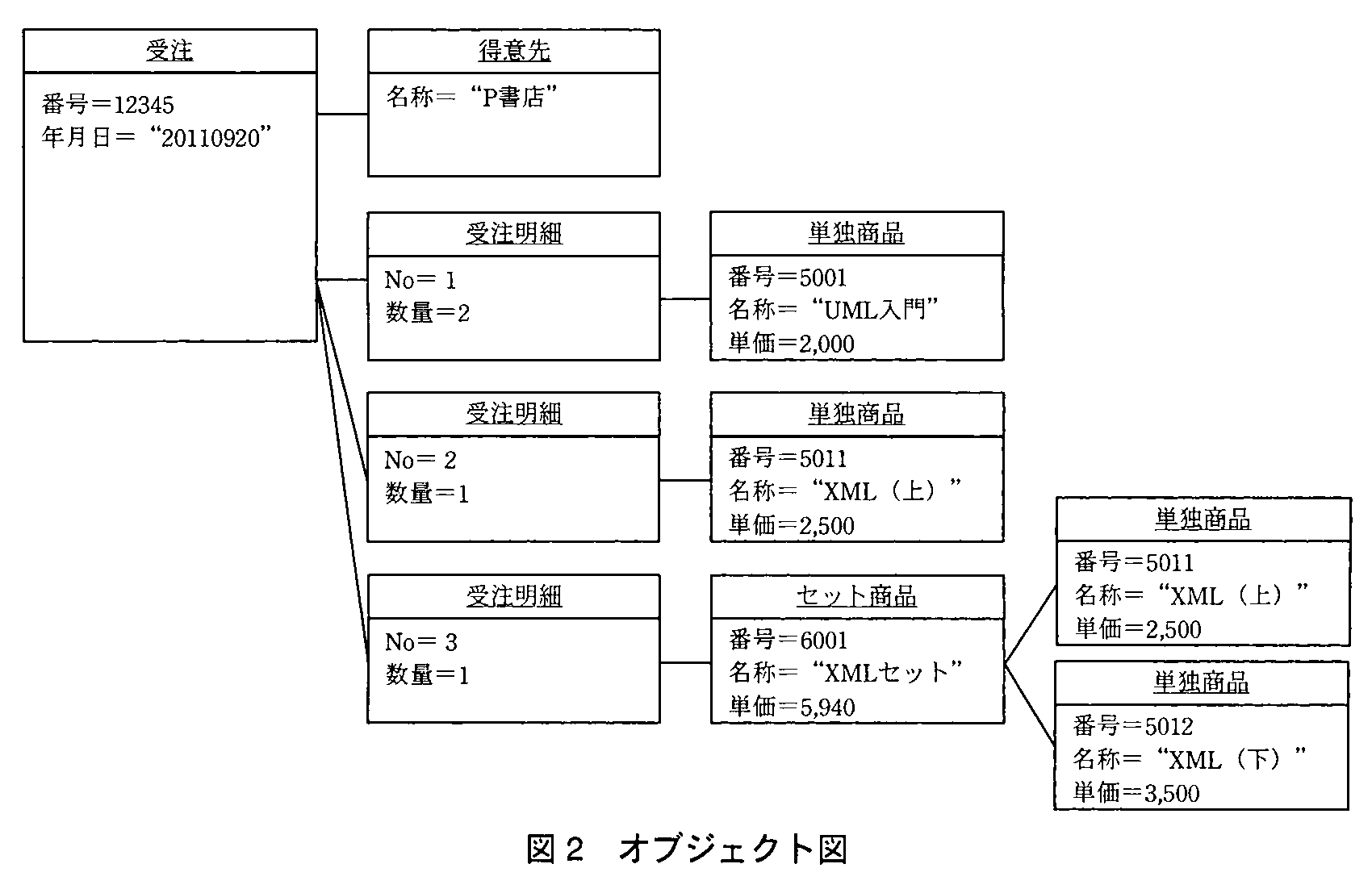

   問題文には「商品には、単独商品とセット商品がある」とあります。図2にも、単独商品とセット商品が登場しています。どちらにも商品番号、商品名、単価があります。この共通の種類をまとめたクラスが「商品」なので、a は「商品」です。

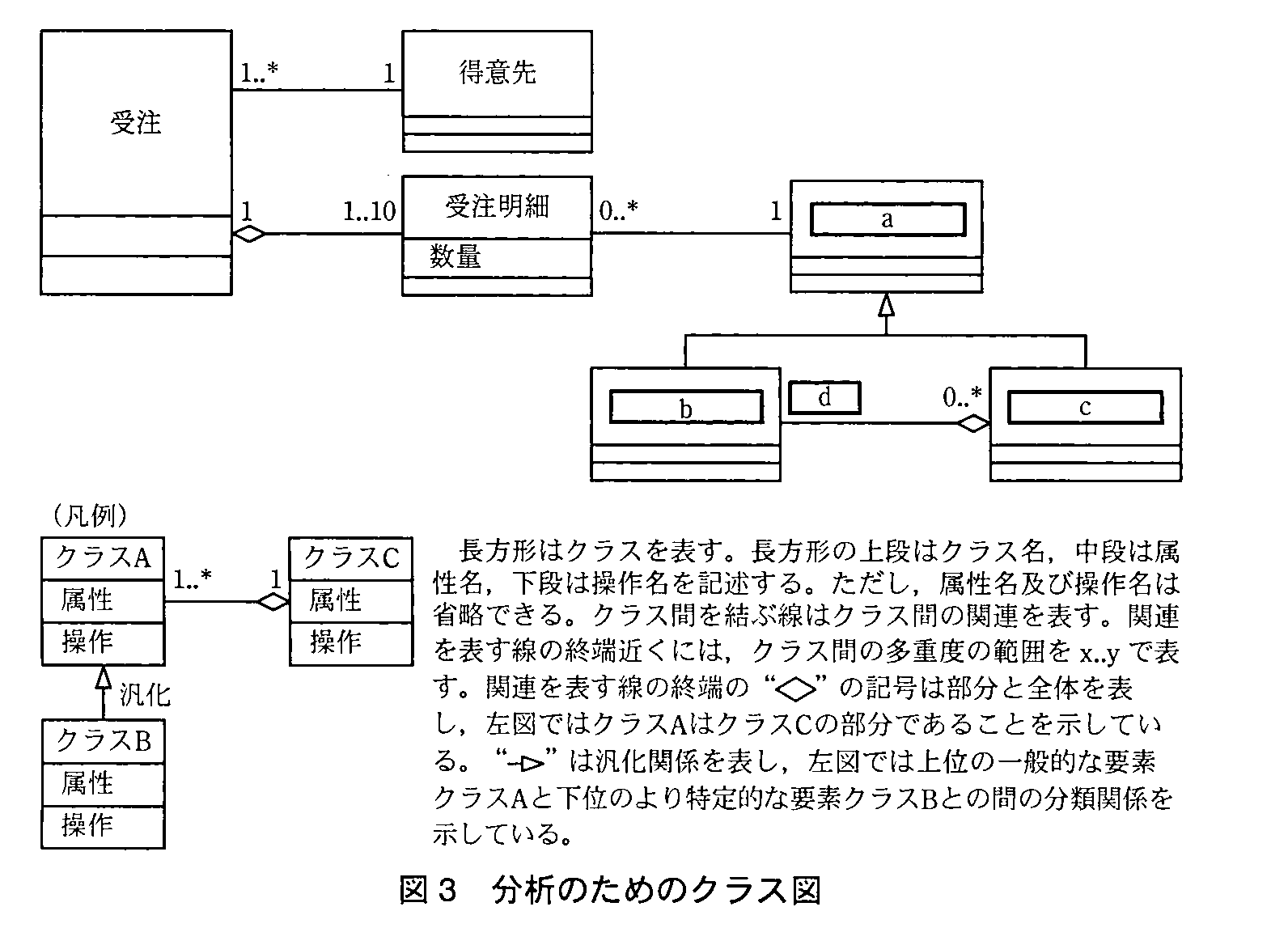

   図3では、下にある二つのクラスから上のクラスへ向かって汎化の矢印が伸びています。汎化とは、共通するものを上位のクラスにまとめ、具体的な種類を下位のクラスとして表す関係です。したがって、上位の a が「商品」、下位の b と c が商品の具体的な種類になります。
2. b と c は、商品を二つの種類に分けたクラスです。
   問題文では商品を「単独商品」と「セット商品」に分けています。図3では、b と c の間に、c を全体、b を部分とする関係が示されています。
   セット商品は単独商品を組み合わせたものです。つまり、セット商品が全体で、その中に含まれる単独商品が部分です。このことから、b は「単独商品」、c は「セット商品」と判断できます。
3. d は、一つのセット商品を構成する単独商品の数です。
   問題文には、セット商品は「2種類以上の単独商品を組み合せたもの」とあります。図3の関連線では、d が単独商品側にあり、セット商品側には「0..*」があります。
   多重度は、反対側のオブジェクト一つに対して、何個のオブジェクトが関係するかを表します。そのため、単独商品側の d は「セット商品一つに含まれる単独商品の数」です。2種類以上なので、d は「2..」です。ここで「」は、上限が決められていないことを表します。
   セット商品側の「0..*」は、単独商品一つが、どのセット商品にも含まれない場合から、複数のセット商品に含まれる場合まであることを示しています。
4. 受注明細と商品の関係も、多重度の見方を確認できます。
   図3では、受注明細側が「0..*」、商品側が「1」です。これは、受注明細一つには商品が必ず一つ対応し、同じ商品が複数の受注明細で使われることもある、という意味です。
   数量は受注明細に記録されます。図2では、「UML入門」の受注明細が一つあり、数量が2です。したがって、数量が2だから受注明細や商品との関係が二つになるわけではありません。
   また、受注と受注明細の多重度は、受注一つに対して受注明細が「1..10」です。これは「一度の注文では、10種類を超える商品は注文できない」という条件に対応しています。数量ではなく、受注明細の数を数える点に注意してください。

誤りやすいポイント

• 汎化の矢印を、上位クラスから下位クラスへ向かうものと誤解しないようにします。図3では、下位の「単独商品」と「セット商品」から、上位の「商品」へ向かっています。
• セット商品と単独商品の関係では、ひし形が付いている側が全体です。図3では「セット商品」が全体で、「単独商品」がその部分です。
• d は、セット商品の販売数量ではなく、セット商品を構成する単独商品の数です。「2種類以上」なので「2..*」になります。
• 受注明細の数と商品の数量は別です。受注明細が一つでも、数量が2冊や3冊の場合があります。

FAQ

解答の導き方

誤りやすいポイント

• 「番号」の種類を取り違えないようにします。

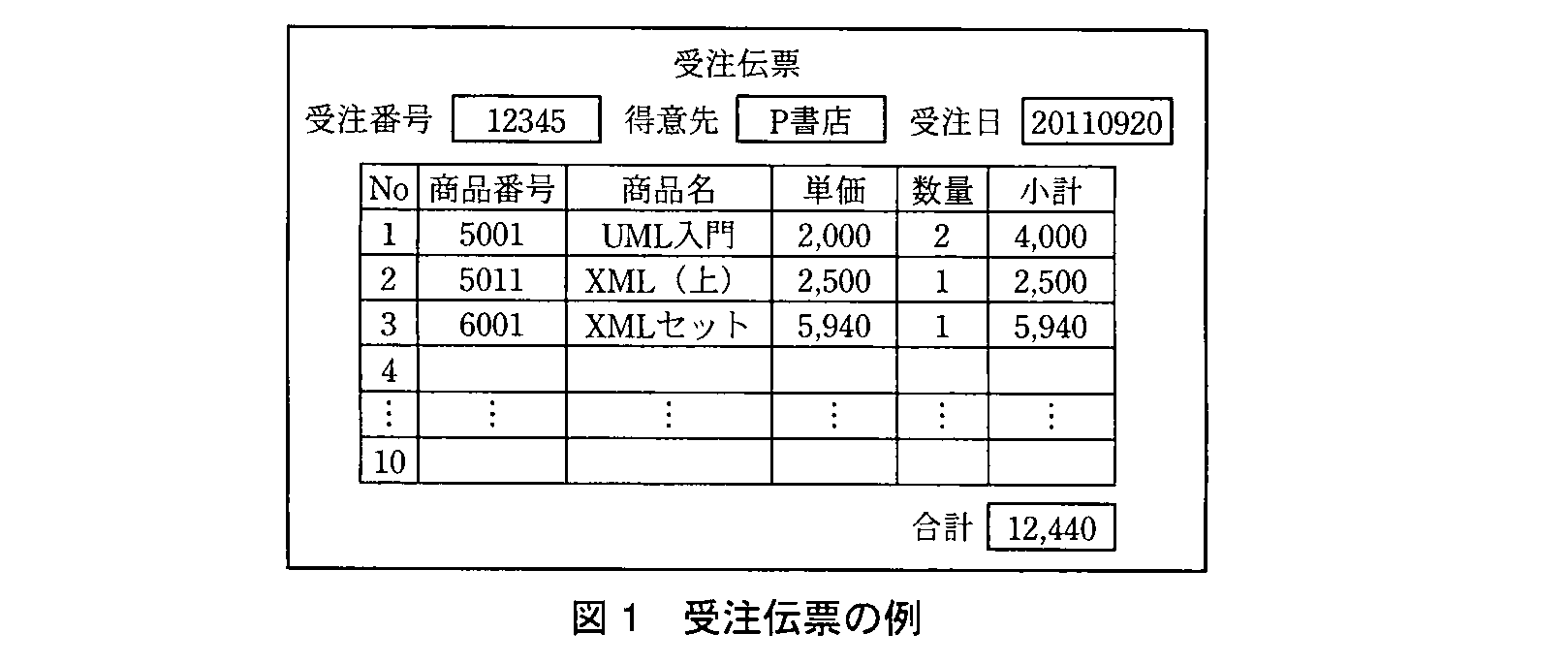

  eは受注の属性です。商品番号ではなく、受注伝票に記載される受注番号に対応します。
• 小計を、受注明細に直接記録する値と決めつけないようにします。

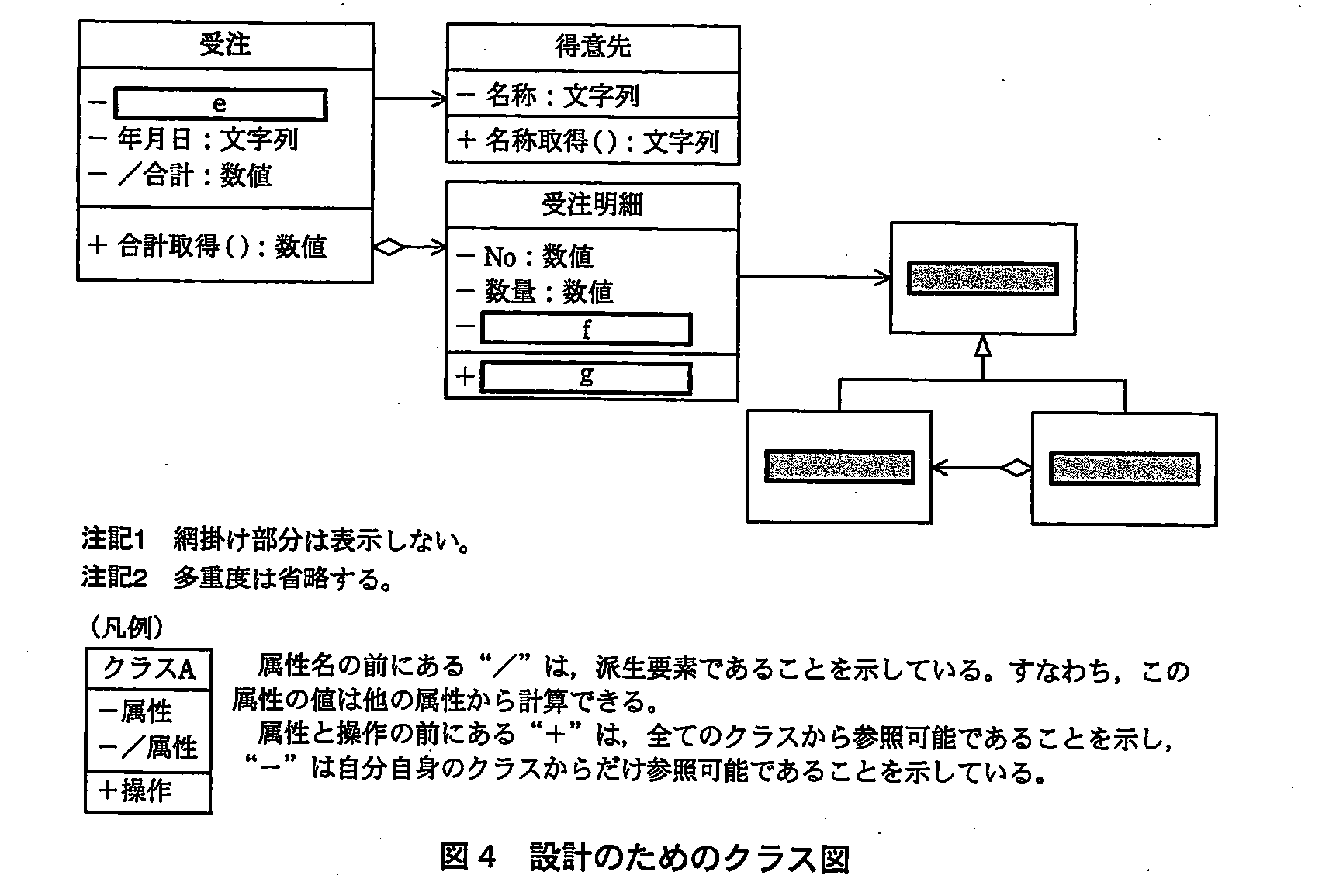

  図4の「／」は、その属性が計算できることを示しています。小計は数量と単価から求められるため、派生する属性です。
• 小計と数量を混同しないようにします。
  数量は受注明細が持つ情報です。一方、小計は数量と商品の単価から求める金額です。そのため、gには「数量取得()」ではなく「小計取得()」が入ります。
