基本情報技術者 2013年 春期 午前（科目A） 問26

UMLの多重度と役割分担【午前解説】

正解の理由

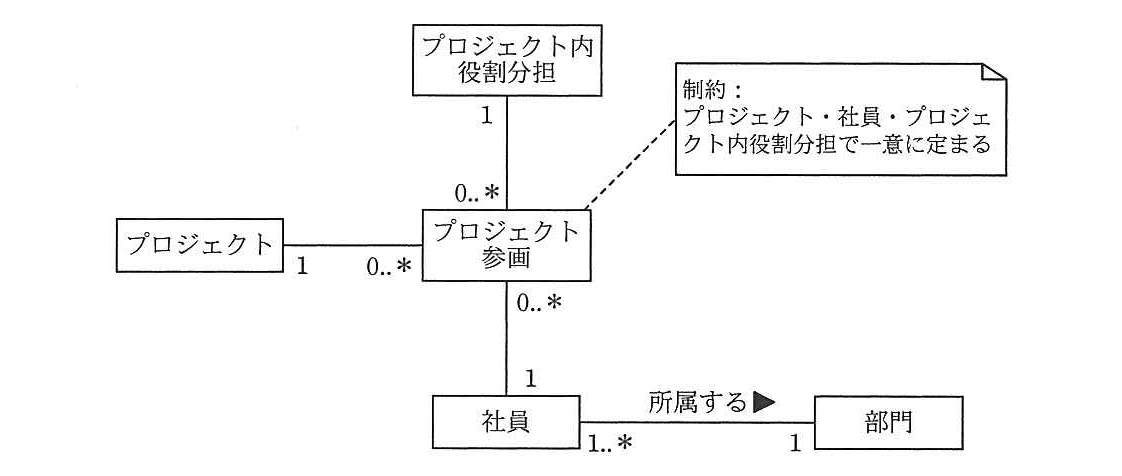

• 参画 — 役割：役割側に「1」、参画側に「0..*」 → 1つの参画には必ず1つの役割が割り当てられるが、ある役割に対しては複数の参画がある。
• 参画 — 社員：社員側に「1」、参画側に「0..*」 → 1つの参画は必ず1人の社員に紐づくが、ある社員に対して参画は0個以上存在する。
• 注記「プロジェクト・社員・プロジェクト内役割分担で一意に定まる」は（project, employee, role）の組で参画が一意であることを示すだけで、同じ社員が同じプロジェクトで「異なる」役割を持つことを禁止しません。
  以上より「社員は、同じプロジェクトに異なる役割分担で参画することができる（イ）」が正しいです。

解法ステップ

1. 各結合の多重度の位置を確認し、「あるインスタンスに対して相手側が何個あり得るか」を読み取る。
2. 参画（中間エンティティ）的役割を持つクラスは、両側の多重度で「0..*」を持つ側が複数件を許容することを理解する。
3. 注記（制約）を読んで、唯一性が何の組み合わせにかかっているかを確認し、可能/不可能な事例を検証する。
4. 選択肢を上記の解釈に当てはめ、矛盾する記述を除外する。

選択肢別の誤答解説

• ア: 社員が複数のプロジェクトに参画する場合は、全て同じ役割分担となる。
  → 誤り。図は参画ごとに1つの役割を持つ設計で、プロジェクト毎に役割が異なっていても構わない。
• イ: 社員は、同じプロジェクトに異なる役割分担で参画することができる。
  → 正しい。参画が（プロジェクト, 社員, 役割）で一意化されているため、役割が異なれば別の参画を持てる。
• ウ: 社員は、一つ以上のプロジェクトに参画している。
  → 誤り。社員側の参画は0..*（社員に対して参画が無い可能性も有り）なので「必ず1つ以上」とは言えない。
• エ: 社員は、複数の部門に所属することができる。
  → 誤り。社員—部門の多重度は社員側1..*、部門側1で、1人の社員は部門側の多重度1に対応するため「1つの部門に所属する」と解釈される（部門は1つ、部門側は複数の社員を持つ）。

よくある誤解

• 「多重度の数をそのまま『何を持たなければならないか』と読み違える」：相手側の視点で数を読む必要があります。
• 「一意性制約＝他の組み合わせも禁止」と誤認する：ここは複合キー的な唯一性であり、異なる役割なら別レコード化を許容します。
• 「矢印（三角）は必ず所属先の多重度を変える」と思い込む：三角はナビゲーション（向き）を示すことが多く、多重度自体の読み方は変わりません。

補足コラム

• アソシエーションを表す「参画」クラスはリレーショナルモデルでは連結テーブルに相当します。そこで主キーが（project_id, employee_id, role_id）であれば、同一社員が同一プロジェクトで複数の役割を持てるかはrole_idの有無で決まります。
• UMLの多重度の読み方は重要で、「A —(m..n)— B」のとき、A一件に対してBがm..n件ある、という向きで読む点を常に意識してください。
• 三角のナビゲーションは「参照方向」を示すことが多く、所有や導出を示す場合がありますが、多重度そのものの意味を変えません。
