基本情報技術者 2019年秋期午前（科目A）問45

問題文

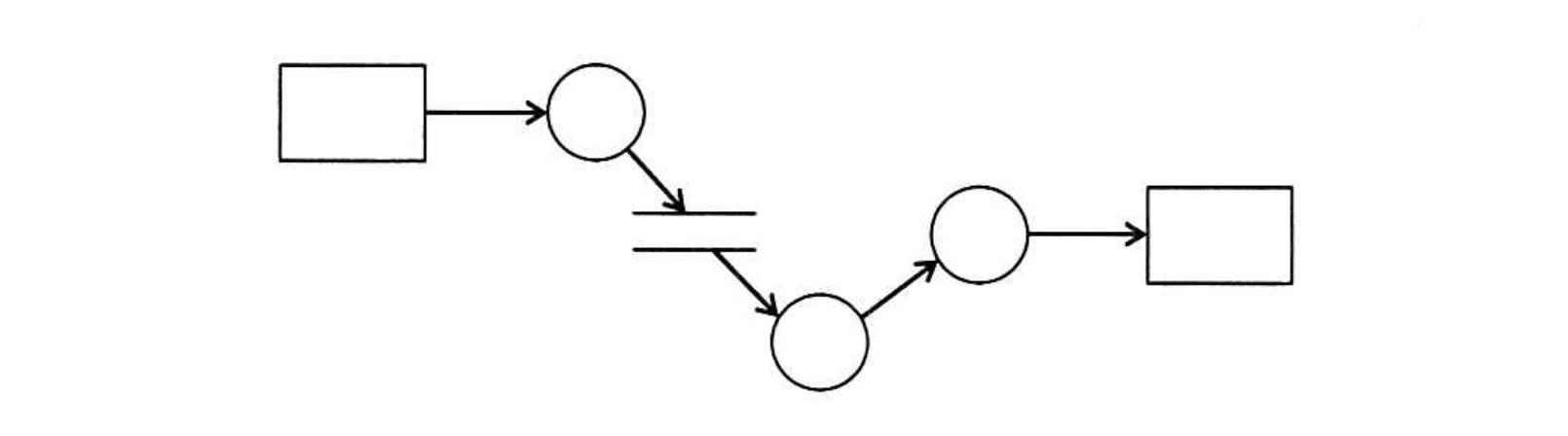

図は、構造化分析法で用いられるDFDの例である。図中の“O”が表しているものはどれか。

選択肢

ア：アクティビティ

イ：データストア

ウ：データフロー

エ：プロセス（正解）

DFDの図中の“O”が表すもの【午前2 解説】

要点まとめ

結論：図中の丸（“O”）はプロセスを表します。DFDではデータを受け取り加工して出力する処理を円や丸で示します。
根拠：問題図は左の長方形（外部エンティティ）→丸（処理）→平行線（データストア）→丸（処理）→長方形の流れで、DFDの標準記号に整合します。
差がつくポイント：DFDとUMLの記号を混同しないこと。データフローは矢印、データストアは平行線、プロセスは丸（Yourdon）や角丸矩形（Gane-Sarson）です。

正解の理由

図の“O”は、データを受け取って何らかの処理（変換・生成）を行い、別のデータフローやデータストアへ出力している位置にあります。DFD（Data Flow Diagram）における基本記号は次の通りです：外部エンティティ＝長方形、プロセス＝丸または角丸矩形、データフロー＝矢印、データストア＝平行線。設問の接続関係（長方形→丸→平行線→丸→長方形）はプロセスがデータの受渡・変換を担う役割であることを示しており、選択肢の中では「プロセス」が一致します。したがって正解はエです。

よくある誤解

丸を「データフロー」と間違える：データフローは向きのある矢印で示され、丸ではありません。形状に注目すると防げます。
UMLのアクティビティと混同する：UMLのアクティビティ図ではアクティビティやノードの形が異なり、DFD記号とは意味が異なります。
データストア（平行線）とプロセス（丸）を逆に覚えている：平行線は格納されたデータ、丸はそのデータを処理する場所です。

解法ステップ

図の各要素の形を確認する（長方形、丸、矢印、平行線）。
形ごとのDFDでの意味を当てはめる（長方形＝外部、丸＝プロセス、矢印＝データフロー、平行線＝データストア）。
矢印の向きと接続関係から役割を検証する（処理が入力を受け出力しているか）。
選択肢と照合して最も整合するものを選ぶ（今回ならプロセス）。

選択肢別の誤答解説

ア: アクティビティ
- 誤り。アクティビティは主にUMLの概念で、図で使われる形状や意味がDFDのプロセスとは異なります。DFDでは「処理」はプロセスと呼びます。
イ: データストア
- 誤り。データストアは図中で並行の水平線で表されており、丸ではありません。設問の平行線はデータストアを示しています。
ウ: データフロー
- 誤り。データフローは矢印で示され、データの流れそのものを意味します。丸は流れではなく処理主体です。
エ: プロセス
- 正しい。丸（O）はDFDで処理（プロセス）を示し、図中の接続関係とも合致します。

補足コラム

DFDには記法のバリエーションがあります。Yourdon & DeMarco系ではプロセスを円で表すことが多く、Gane & Sarson系では角を丸めた矩形（丸みのある四角）で表すことが多い点に注意してください。試験では図形の意味（外部エンティティ／プロセス／データフロー／データストア）が問われることが多いため、形状と役割の対応を確実に覚えておくと得点に直結します。レベル分けされたDFD（コンテキスト図→レベル1→レベル2…）ではプロセスに番号を振る運用が一般的です。

FAQ

Q1: 丸と角丸矩形、どちらが正しいプロセスの記号ですか？
A1: どちらも正解になり得ます。Yourdon系は丸、Gane-Sarson系は角丸矩形ですが、どちらもプロセスを意味します。設問の図の形状で判断してください。

Q2: データフローとデータストアの見分け方は？
A2: データフローは矢印で方向を持つ線、データストアは平行な水平線（または開いた長方形）でデータの保管を示します。

Q3: 外部エンティティの記号は何ですか？
A3: 外部エンティティは長方形（または四角）で、システムの外部にある人や他システムを示します。

関連キーワード: DFD、データフロー図、構造化分析、プロセス、データストア、外部エンティティ、Yourdon、Gane-Sarson、図記号、設問対策
