ITパスポート 2012年 秋期 問02

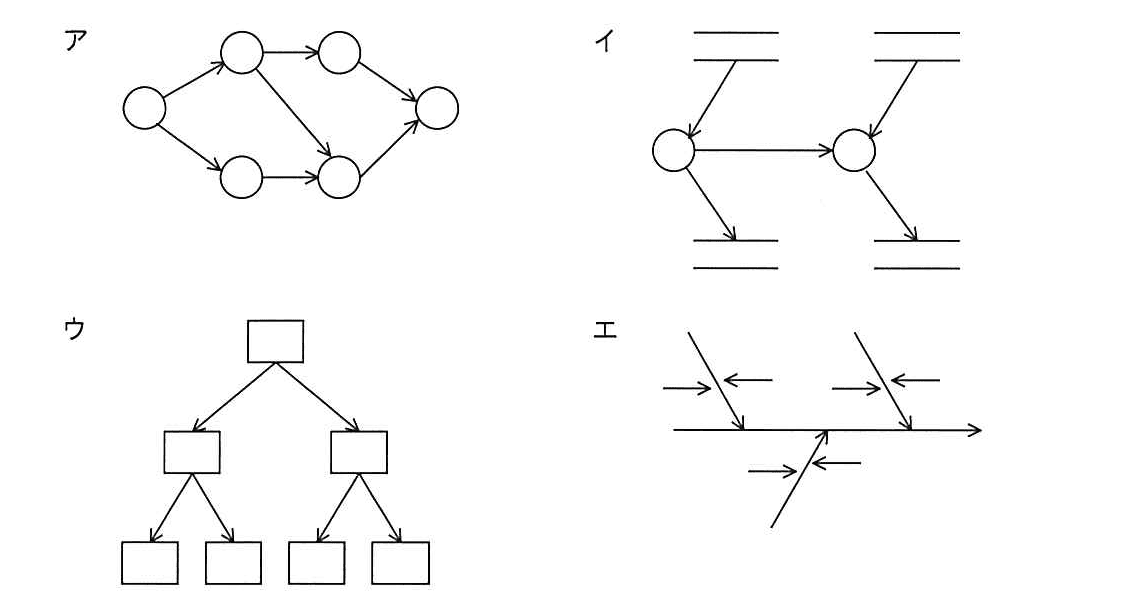

業務プロセスのモデリングに用いられるDFDの記述例として、適切なものはどれか。【ITパスポート 解説】

正解の理由

• プロセス（処理）：丸や丸みを帯びた矩形で表す。データを受け取り加工したり出力したりする。
• データフロー（データの流れ）：矢印で表す。どのデータがどこへ流れるかを示す。
• データストア（データ蓄積）：二本の平行線などで表す。データベースやファイルのように情報を保管する場所。
• 外部エンティティ（外部とのやり取り相手）：四角形で表す。システムの外部にある人や他システム。

解法ステップ

1. 図の「記号」を見分ける：丸、矢印、平行線、四角など。
2. DFDの基本記号と照らし合わせる：丸＝プロセス、平行線＝データストア、矢印＝データフロー。
3. 各選択肢で「データストア（平行線）」があるかを確認する。DFDではデータ蓄積を表現することが重要。
4. プロセスがデータストアと矢印でやり取りしている形があるかを確認する。これがあるのが正解（イ）。
5. 残りの選択肢は、フローチャート、構造図、ワークフロー図など別の表記法に近いかを判断して除外する。

選択肢別の誤答解説

• ア：丸いノードと矢印のみの構造です。プロセスの流れ（処理の遷移）を示しているだけで、データの保管場所（データストア＝平行線）が示されていません。DFDではデータストアが重要なので不適切です。
• イ：正しい。丸（プロセス）、二本の平行線（データストア）、矢印（データフロー）が使われ、DFDの表現法に合致しています。
• ウ：正方形の木構造はモジュールの分解図やワークブレイクダウン（階層構造）に見えます。DFDの記号（丸・平行線・データフロー）とは異なり、データの流れやストアを表していないため不適切です。
• エ：多数の矢印や合流があるため一見複雑なデータの流れを示しているように見えますが、平行線（データストア）が明示されておらず、矢印が線上に並んで制御フローや動線図に近い表現です。DFDの標準的記号・意味合いとは異なります。

よくある誤解

• 矢印＝処理の順序（制御の流れ）だと誤解する：DFDの矢印は「データがどこからどこへ流れるか」を示します。処理の実行順序やタイミング（いつ実行されるか）は示しません。
• 丸＝必ずプロセスと思い込む：丸はよくプロセスを示しますが、図表の文脈で別の意味に使われることもあります。問題文で「DFDの記述例」とある場合は丸＝プロセス、平行線＝データストアを確認しましょう。
• すべての図に平行線がないと誤答とは限らないと考える：文脈によりますが、業務プロセスのモデリングで「DFD」を問う問題ではデータストアの表現が重要な手がかりになります。

補足コラム

• DFDには表記の流派があり、代表的なのはYourdon & DeMarco流（丸いプロセス）とGane & Sarson流（丸みを帯びた矩形のプロセス）です。どちらもデータストアは二本線で表すことが多く、データフローは矢印です。試験問題は記号の「意味」を問うことが多いので、形の違いに惑わされず「これはデータを保管する記号か」「これは処理を表すか」を意識してください。
• DFDのレベル：全体を一枚で示すContext図（文脈図）→レベル0（主要なプロセス分解）→レベル1/2（詳細な分解）と細かくします。試験では「どの図がDFDか」を識別する問題が多いです。
